Kotak Persimpangan Listrik Meninju Mesin Press Meja Tetap Mekanik Seri JH21

Name: Kotak Persimpangan Listrik Meninju Mesin Press Meja Tetap Mekanik Seri JH21
Brand: PSL
SKU: JH21-200
Price: 1.00 USD
Availability: InStock
Rating: 4.6 (164 reviews)

Electrical Junction Box Punching Press Machine Mechanical Fixed Table JH21 series

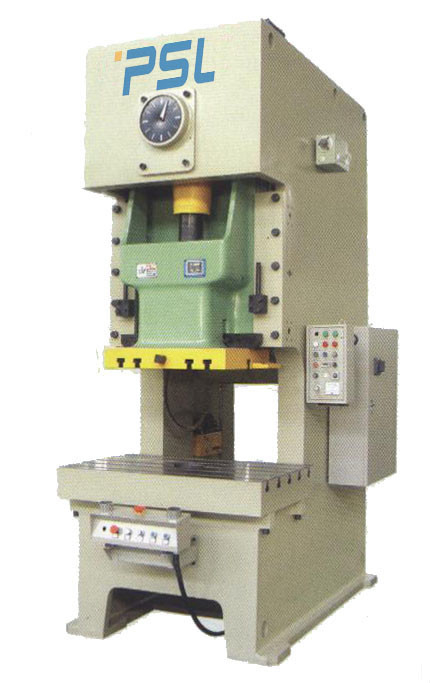

Gambar besar : Kotak Persimpangan Listrik Meninju Mesin Press Meja Tetap Mekanik Seri JH21

Detail produk:

Tempat asal:	CINA
Nama merek:	PSL
Nomor model:	JH21-200

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 set
Harga:	Negotiable
Kemasan rincian:	Telanjang dalam wadah
Waktu pengiriman:	45-60 hari kerja
Syarat-syarat pembayaran:	L/C, T/T
Menyediakan kemampuan:	30-50 set per bulan

Kontak

Obrolan

Detil Deskripsi produk

Jenis:	Struktur Tipe-C	Aplikasi:	Stamping Lembaran Logam
Bahan:	Struktur Baja Dilas	Penggunaan:	Menekan Produk Logam
Fungsi:	Pers listrik, meninju Lembaran Logam	Tekanan nominal:	250KN - 4000KN, 25T - 400T
Cnc atau tidak:	Normal	Kontrol:	PLC
Sumber daya:	22 kW	Menyetir:	Rem kopling gesekan kombinasi kering pneumatik
Tegangan:	380V, sebagai kebutuhan Anda	Warna:	Abu-abu Putih atau disesuaikan
Bobot:	20000 KG	Dimensi (L * W * H):	260016003800mm
Layanan Purna Jual Disediakan:	Dukungan teknis video online	Jaminan:	Satu tahun
Cahaya Tinggi:	punch press yang dioperasikan dengan kaki , mesin press punch mekanis , Mesin Press Pukulan Hidrolik JH21-200

JH21 Series C-Frame Fixed Table Punching Press machine

I. Pengenalan singkat struktur,

Bingkainya adalahpengelasan dengan pelat baja utuhyang memiliki kekakuan tinggi, struktur yang wajar dan desain yang indah.

Pers mengadopsistruktur poros engkol vertikal.Jarak titik tumpu pendek dan engkol kaku.kami
Pers mengadopsikopling gesekan kering dan rem gabungan inersia rendah, yang memiliki sedikit inersia pasif, konsumsi energi rendah, interlock kopling dan rem yang andal, dan umur panjang.
Slide adalah konstruksi bentuk cor utuh yang mengadopsipelindung kelebihan beban hidrolikdengan aksi yang lincah dan dapat diandalkan.Setelah kelebihan beban, itu dapat mengatur ulang secara otomatis untuk mengurangi waktu henti dan meningkatkan ketersediaan pers.Segel minyak tekanan tinggi yang diimpor dari Jerman dipasang di silinder tekanan tinggi geser.
Ketinggian tutup mengadopsipenyesuaian listrik, yang memiliki tampilan digital.Layarnya 0,10mm.
Pers mengadopsipersegi panjang segi enam memanjang gib, yang memiliki presisi pemandu tinggi dan presisi mantap.
Pers memiliki penyeimbang pneumatik, yang mengurangi pukulan kedua.Ini berjalan dengan lancar untuk ditingkatkanpresisi dinamis pers.
Bagian kontrol mengadopsiPLC, yang efisien untuk menjamin keandalan bagian kontrol.
Pers mengadopsi katup ganda, yang dapat menjamin keamanan dan keandalan kopling.
Pers mengadopsicam controller yang dikombinasikan dengan proximity switch (Schneider).Itu dapat mengirim sinyal tepat dalam kisaran 360 ° dan mengontrol kriteria berbagai tindakan dan harmoni mesin bantu untuk meningkatkan keandalan pers.
Pers utama dapat memilihsumbu keluaran penggerak umpan otomatis, yang nyaman untuk lini produk otomatis untuk mencocokkan perangkat umpan otomatis dan melepaskan dan meratakan
Pelanggan dapat memilihtirai cahayauntuk melindungi operator. (OPSI)
Pelanggan dapat memilihbantal mati murni.(PILIHAN)

Selain itu, pers memiliki tombol operasi dua tangan dan sakelar pedal kaki, yang dapat mewujudkan mode Continuous, Single, dan Inch.

II.Spesifikasi Utama JH21-200,

Teknis spesifikasi Model Keterangan		JH21-200B
Kekuatan nominal	KN	2000
Gaya nominal stroke	mm	6
Geser stroke	mm	200
SPM	min^-1	25-50
Maks.tutup tinggi	mm	450
Penyesuaian geser	mm	110
Dimensi tempat tidur (FB × LR)	mm	840X1400
Sisi bawah Slide (FB×LR)	mm	650 × 850

Ketebalan guling	mm	160
Daya motor utama	kW	22
Tekanan udara	MPa	0.6
Dimensi garis besar (FB X LR XH)	mm	2680X1645X3800
Berat bersih	kg	20000

AKU AKU AKU.Parameter teknis Seri JH21,

Mesin Punching Pneumatik		SATUAN	JH21-25	JH21-45	JH21-60	JH21-80	JH21-125	JH21-160	JH21-200
Kapasitas nominal		KN	250	450	600	800	1250	1600	2000
Geser Stroke		mm	80	120	140	160	180	200	220
Geser Stroke	Tetap	Waktu/menit	100	80	70	60	50	45	45
Geser Stroke	Variabel (opsional)	Waktu/menit	60-100	50-80	45-70	40-60	35-50	30-45	25-45
Maks.Tinggi Mati		mm	250	270	300	320	350	400	450
Penyesuaian Tinggi Mati		mm	50	60	70	80	90	100	110
Kedalaman Tenggorokan		mm	210	225	270	310	350	400	430
Jarak Antara Tegak		mm	450	515	560	610	670	736	910
Geser Ukuran Bawah	FB	mm	250	340	400	460	520	580	650
Geser Ukuran Bawah	LR	mm	360	410	480	540	620	700	880
Ukuran Lubang Shank	Diameter	mm	40	50	50	50	70	70	70
Ukuran Lubang Shank	Kedalaman	mm	65	60	70	65	90	100	100
Ukuran meja kerja	FB	mm	400	440	520	600	680	760	840
	LR	mm	720	825	930	950	1100	1170	1400
	Ketebalan	mm	80	110	130	140	155	165	180
Diameter Lubang Pembukaan Tempat Tidur		mm	150	150	150	180	200	220	250
Dimensi Keseluruhan	FB	mm	1496	1585	1540	1765	2040	2305	2600
	LR	mm	945	1075	1200	1200	1320	1420	1540
	Tinggi	mm	2120	2391	2570	2725	3035	3215	3800
Tenaga motor		KW	3	5.5	5.5	7.5	11	15	18.5
Kecepatan Motor		r/mnt	1410	1410	1440	1440	1440	1440	1440
Panjangnya		mm	1350	1400	1600	1900	2300	2350	2700
Lebar		mm	950	1080	1200	1360	1450	1500	1600
Tinggi		mm	2160	2300	2550	2800	3200	3250	3800
Bobot		kg	3100	3800	5500	7500	12000	13500	20000
