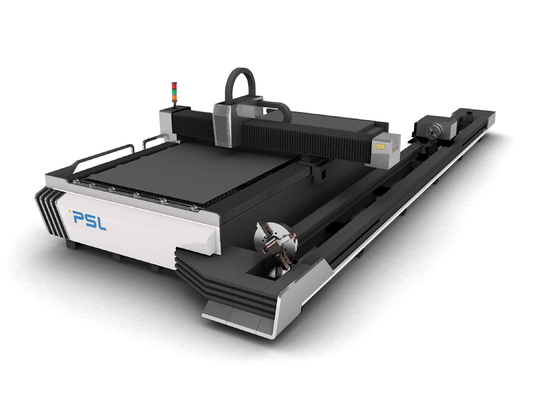

Lembaran Logam Meja Kerja Tunggal & Pipa Campuran laser cutting mesin CNC Fiber Laser Cutting
Karakteristik teknis utama,
Dibandingkan dengan menghemat uang, mesin memiliki dua fungsi, dapat memotong pipa, juga dapat memotong papan
Industri yang Berlaku:
Banyak digunakan dalam memotong baja tahan karat, baja karbon, baja mangan, baja pegas, paduan titanium, lembaran galvanis, pelat aluminium, kuningan, tembaga dan bahan logam lainnya.
Tipe ultra-tinggi, pemotongan bahan logam khusus.
Digunakan untuk pipa bulat logam, tabung persegi, logam berbentuk L, logam berbentuk H, dll
Bahan yang Berlaku:
Pelat baja karbon:0-16mm
Tabung / pipa baja karbon: 0-12mm
Pelat baja tahan karat: 0-8mm
Tabung / pipa baja tahan karat: 0-6mm.
Pelat & tabung aluminium / pipa: 0-6mm
Ketebalan yang diukur di atas tersedia ketebalan pemotongan berkualitas tinggi berkecepatan tinggi.
Struktur mesin,
Tempat Tidur Mesin
Tempat tidur mesin mengadopsi struktur pengelasan integral, perawatan pendinginan kembali suhu tinggi, dan kemudian perawatan penuaan getaran.Ini memiliki kekakuan yang baik dan presisi tinggi, dan dapat digunakan untuk waktu yang lama tanpa deformasi.
Meja kerja tetap
Mesin mengadopsi struktur gantry, Taiwan YYC high-speed rack and pinion (Herion) double-sided drive dan linear guide, dengan transmisi stabil dan presisi tinggi.
Rangka utama meja kerja tetap: seluruh proses pelengkungan pelat ultra tebal diadopsi, dan kemudian seluruh pengelasan terbentuk, sehingga memiliki daya dukung yang besar.
Perangkat pemotong Tabung / Pipa
Chuck otomatis
Chuck otomatis pneumatik mampu menjepit tabung bulat, tabung persegi dan tabung berbentuk oval dengan cepat.
Teknologi chuck yang dipatenkan memiliki empat cakar untuk pemusatan otomatis, yang dapat mendukung tabung bundar, tabung persegi, dan tabung berbentuk oval.
Tabung melingkar dan bahan lainnya secara otomatis menerapkan fungsi pemusatan penjepit.
Desain chuck tipis dapat dengan mudah masuk ke bagian dalam chuck tetap untuk mewujudkan pemotongan ekor.
Ceker tetap
Chuck tetap mengadopsi empat cakar untuk menjepit pipa, dan ujung cakar dilengkapi dengan mekanisme roller dan dapat menjepit dan memusatkan dengan cepat.
Chuck memiliki penggerak motor servo dan chuck yang dapat digerakkan, keduanya dapat berputar pada saat yang sama, yang dapat mencapai rotasi pemotongan pipa yang cepat tanpa distorsi pipa.
Cross-Beam
Palang dilas secara keseluruhan.Setelah dua kali pendinginan suhu tinggi dan penuaan getaran, palang dibentuk oleh pemrosesan presisi tinggi.
Balok silang yang diperpanjang (sumbu Y) untuk memproses dan memotong pipa.
Kontrol gerak sumbu X, Y, Z, W
Sumbu X, Y, Z dan Pembalikan sumbu W semuanya mengadopsi motor servo torsi tinggi, dengan presisi tinggi, kecepatan tinggi, torsi besar, inersia besar, kinerja stabil dan tahan lama.
Sistem pembuangan limbah
Bagian bawah tempat tidur dilengkapi dengan gerobak, yang dapat mengumpulkan limbah dalam proses produksi dan bagian-bagian kecil.
Sistem penghilang debu
Meja kerja mesin pemotong laser CNC memiliki sistem penghilang debu partisi khusus, yang digunakan untuk menghilangkan debu, gas buang, dan zat lain dalam proses produksi.
Parameter teknologi utama,
| Nama |
Lembaran Logam & Tabung CampuranMesin pemotong laser serat |
| model |
FCLT4020-3000W |
| kekuatan laser |
3000w |
| sumber laser |
RAYCUS/IPG |
| BPP,mm*mrad |
1.27 |
| Panjang gelombang laser |
1070nm |
|
Ketebalan Pemotongan Maksimal
(Lembar & Tabung)
|
Baja karbon(O2) |
14-16mm |
| Besi tahan karat(N2) |
6-8mm |
| Lembaran aluminium/Tabung |
4-6mm |
| Lembaran / Tabung Kuningan |
4mm |
| Kecepatan potong maksimal |
60-80m / mnt (sesuai bahan) |
| Maks.percepatan |
1.0G |
| Ketidakstabilan energi |
2% |
| format grafis yang didukung |
CAD,software coreldraw,DXF/DWG/PLT |
| area pemotongan |
4000 × 2000 |
| perjalanan sumbu X |
4010 |
| perjalanan sumbu Y |
2010mm |
| perjalanan sumbu Z |
120mm |
| Rentang penyesuaian sumbu W |
360 derajat |
| akurasi posisi ulang |
±0,03mm/m |
| akurasi posisi sumbu X/Y |
±0,03mm/m |
| Maks.memuat berat meja kerja |
700kg |
| kekuatan mesin |
350V-420V/50Hz |
| Berat mesin: |
5500kg |
| Ukuran |
diukur sesuai dengan jenis rinci |
Komponen utama,
| 1. Pengendali |
Sistem kontrol sipcut
-Yang dapat mewujudkan tata letak grafik yang cerdas, secara otomatis memilih dan mencocokkan jalur pemotongan, menghemat waktu pemrosesan
|
| 2. Sumber Laser |
Merek Terkenal Raycus / Max / IPG
-Laser solid state bertahan lebih dari 50.000 jam;Berbagai pilihan daya 1000w, 1500W, 2000W, 3000W dll
|
| 3. Fokus otomatis |
Raytools penyetel ketinggian otomatis kapasitif atau Kepala Pemotongan WSX atau PRECITEC
-Titik fokus akan secara otomatis disesuaikan dalam proses pemotongan untuk mencapai efek pemotongan terbaik dari berbagai ketebalan lembaran logam.
|
| 4. Sistem servo |
Pengemudi dan motor Servo YASKAWA atau FUJI atau DELTA Jepang
|
| 5.Peredam |
Peredam Shimpoo Jepang / MOTORE
-Digunakan untuk mengganti rak dan sabuk tradisional, untuk membuat mesin lebih kuat dan stabil
|
|
6. akurasi tinggi
Gear Rack dan Linear guider
|
Transmisi presisi merek Taiwan HIWIN, TBI, YCC, HERION
-Yang bisa mencapai ± 0,02mm / 300mm
|
| 7. Pendingin Pendingin |
Hanli / Tongfei
Sistem sirkulasi ganda, tabung titanium pertukaran panas, alarm suhu berlebih, perlindungan aliran, perlindungan tingkat air, serat laser, tangki air pendingin khusus
|
| 8.Regulator tegangan |
Opsional untuk beberapa Negara dan Wilayah dengan tegangan tidak stabil |
