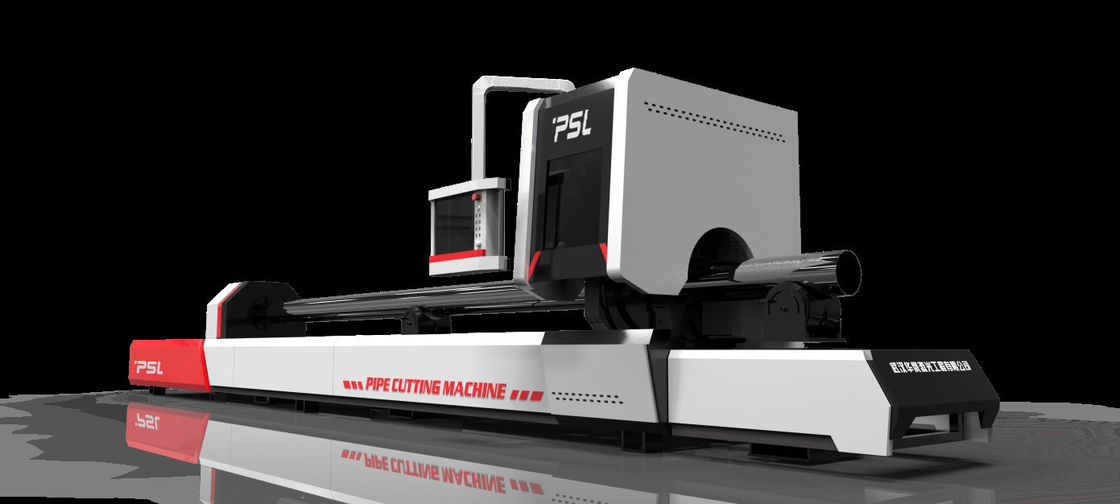

Pemotong Pipa Baja Mesin Laser CNC Tabung Bulat Persegi Persegi Panjang

Tabung Logam Bulat Persegi Persegi Panjang Mesin Pemotong Laser Serat CNC untuk fabrikasi Pipa

Bagian dari Fungsi dan Fitur,

• Badan mesin dengan kekakuan tinggi, umur mesin yang panjang.

• Total klem putar pneumatik, satu pemusatan kunci, kecepatan klem tinggi.

• Sistem pendukung diameter yang dapat diubah, dapat mewujudkan pemuatan dan dukungan bantuan, dapat meningkatkan akurasi pemotongan.

• Kompensasi offset waktu nyata, penjepit pipa yang nyaman, akurasi pemotongan pipa yang tinggi.

• Perangkat lunak kontrol pemotongan sudut, pemotongan sudut berkualitas tinggi.

• Perangkat lunak sarang 3D opsional, dapat memotong besi sudut dan besi saluran dan pipa lainnya.

• Fungsi pengujian manik las opsional, balok las setiap sudut menghindari pemotongan.

Pemotong laser tabungKomposisi,

1, Sumber laser: Sumber laser seratIPG/Raycus/MAX2000W

  1. Daya keluaran laser: 2000W

2. Panjang gelombang laser 1070nm

3. Output energi mengatur 10% ~ 100%

4. Daya Masukan 8kW

5. Suhu kerja 16 ~ 35

2, Raytools/WSX/PrecitecKepala pemotongan laser serat optik

Kepala pemotongan laser pemfokusan otomatis

Dilengkapi dengan konektor output serat QBH, lensa optik khusus, metode penyesuaian fokus akurat yang disegel, dan transduser kapasitas cepat dengan celah pemotongan minimum 0,2mm, yang dapat meningkatkan kecepatan potong dan mengurangi konsumsi gas.

3, sistem alat mesin

Mesin mengadopsi struktur gantry dengan kekakuan tinggi, peralatan pemrosesan Bubut dengan presisi tinggi.Struktur kompak, area kecil yang ditempati, pengoperasian dan perawatan yang mudah, yang dapat memenuhi permintaan untuk 24 jam terus bekerja.

4, Tempat tidur mesin

Struktur rangka terbuat dari pengelasan baja berkualitas tinggi, pengelasan, setelah anil suhu tinggi profesional, penuaan kedua, mesin presisi mesin penggilingan Gantry besar, desain dan pemrosesan berarti untuk memastikan bahwa mesin memiliki ketahanan goncangan yang sangat baik, kekakuan tinggi dan stabilitas.

5, Sistem transmisi kecepatan tinggi

Pemotong laser mengadopsi struktur penggerak ganda gantry dan tempat tidur alat mesin redaman tinggi, sistem servo AC yang diimpor dan sistem driver, transmisi gigi dan rak yang diimpor, jalur panduan linier untuk membimbing, untuk memastikan kecepatan tinggi, presisi tinggi, dan keandalan mesin yang tinggi.

6, Sistem Kontrol CNC

Sistem kontrol CNC CYPCUT mencakup proses pemotongan laser, fungsi tata letak stok normal, dan kontrol pemrosesan laser.Ini terutama memiliki proses menggambar, pengaturan parameter, pengeditan proses pemotongan yang ditentukan pengguna, tata letak stok, perencanaan rute dan kontrol pemotongan.Daya potong dapat disesuaikan dengan kecepatan potong.Kecepatan tarik masuk dan keluar individu dapat diatur.Ini juga memiliki perpustakaan proses material, yang dapat menyimpan semua parameter proses untuk material yang sama.

Perangkat lunak ini kuat, mudah dioperasikan, kompatibel dengan format DXF, PLT, AI, NC-MASTER, dan lain-lain.

7, Sistem penjepit pneumatik otomatis

Kotak kontrol genggam nirkabel, klem cakar satu kunci longgar dan klem.

Dua rol bank, kekuatan penjepit yang lebih terdistribusi dengan baik, dengan akurasi lebih tinggi saat memotong pipa kecil.

Penjepit pneumatik, kekuatan penahan yang besar dan stabil, pipa tidak kendor dan tergelincir.

220mm total penjepit pneumatik, penjepit pneumatik total, tidak perlu mengganti cakar, mudah dioperasikan.

Penjepit pemusatan otomatis ganda, penjepit kecepatan cepat untuk pipa persegi panjang dan oval.Pipa bentuk abnormal membutuhkan cakar penjepit khusus.

8, Sistem Indikasi Lampu Merah

Lampu merah koaksial digunakan sebagai indikator untuk memudahkan penyesuaian sistem optik dan lebih akurat untuk menempatkan titik kerja.

9, Sistem pemotongan pipa profesional

Perangkat lunak pemotongan pipa profesional mendukung pemotongan pipa bulat, pipa persegi, pipa oval, besi siku dan besi saluran dan pipa lainnya.

Dengan perangkat lunak sarang, dapat mewujudkan desain tata letak, pemotongan umum, dan proses khusus lainnya.Saat memotong, dapat mewujudkan pemusatan waktu nyata dan kompensasi offset waktu nyata, revisi permukaan pipa, proses sudut pipa, "lompatan katak" kecepatan cepat.

10, Sistem Pendingin Air

Sistem pendingin air dilengkapi dan suhu dapat ditunjukkan.Sistem pendingin air akan mulai bekerja secara otomatis ketika suhu lebih tinggi dari nilai preset dan berhenti bekerja secara otomatis ketika suhu di bawah nilai preset.

11, Rotary Clamp

Rotary clamp dapat menahan maksimum pipa bulat 20mm-Ф220mm, pipa persegi 20mmx20mm- 150mmx150mm, dengan ketebalan 12mm, panjang 6000mm.Perangkat pendukung material dapat tetap stabil untuk waktu yang lama untuk bekerja.

12,  Unit Ekstraksi Debu

Alat mesin juga dilengkapi dengan kipas buang untuk menghilangkan debu dan gas buang, yang dapat mengurangi bahaya terhadap keselamatan personel dan peralatan.

Parameter teknologi utama,
