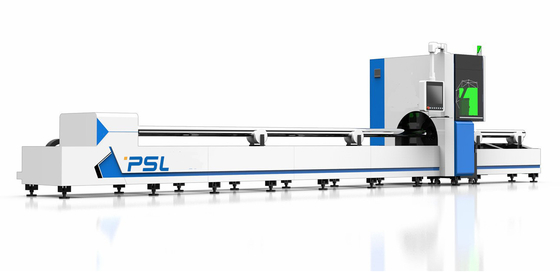

Tabung Mesin Laser CNC 500w 1000W 2000W 3000W Cnc Fiber Laser Cutter

Tabung Logam / Pemrosesan Pipa Laser 1000W 2000W 3000W Pemotong Mesin Pemotong Tabung Laser Serat CNC







Pengenalan singkat mesin pemotong tabung laser serat,



1. Prinsip pemotongan laser



Pemotongan laser adalah memancarkan laser intensitas tinggi ke permukaan material, melalui interaksi antara laser dan material, objek yang dipotong dilebur atau diuapkan, dan objek yang dipotong dipotong dengan bantuan aliran udara berkecepatan tinggi.





2. Fitur dan keuntungan pemotongan laser



2.1 mesin pemotong tabung dapat memotong semua jenis pipa, yang sangat menghemat biaya dan ruang.Rentang pemrosesannya luas, dan pipa dengan diameter dan panjang yang berbeda dapat diproses.Poros berputar listrik diadopsi, kecepatannya dapat disesuaikan, dan operasinya nyaman, dan memiliki karakteristik kebisingan rendah, kecepatan tinggi dan presisi tinggi;Ini adalah pilihan terbaik untuk pipa dan tabung profesional untuk memotong garis berpotongan.



1. Dapat memotong beberapa lubang garis berpotongan silinder dengan arah dan diameter yang berbeda pada pipa utama untuk memenuhi kondisi persimpangan vertikal sumbu cabang dan sumbu utama eksentrik dan non eksentrik (pipa cabang utama adalah pipa melingkar).



2. Ujung garis perpotongan silinder dapat dipotong di ujung pipa cabang, yang memenuhi kondisi persimpangan vertikal dan persimpangan miring sumbu cabang dan sumbu utama eksentrik dan non eksentrik.



3. Dapat memotong berbagai bentuk pada dinding pipa;Itu dapat memotong permukaan ujung yang miring di ujung pipa melingkar.



4. Ujung pipa cabang yang berpotongan dengan pipa utama annular dapat dipotong (pipa cabang utama adalah pipa bundar);Dapat memotong berbagai bentuk pada permukaan tabung persegi.



5. Permukaan pemotongan halus dan bebas dari duri.



6. Kepala pemotongan laser tidak akan menyentuh permukaan material dan tidak akan menggores benda kerja.



7. Celah adalah yang tersempit, area yang terkena panas adalah yang terkecil, deformasi lokal benda kerja sangat kecil, dan tidak ada deformasi mekanis.



8. Dapat memproses segala bentuk, pipa, dan bahan berbentuk khusus lainnya.





2.2 laser hanya membutuhkan energi listrik saat sedang berjalan, dan tidak perlu menghasilkan gas tambahan dari laser, dan memiliki biaya operasi dan pemeliharaan terendah;



2.3 laser serat mengadopsi desain modular dan redundan semikonduktor, dan tidak ada lensa optik di resonator, dan tidak memerlukan waktu start-up.Ini memiliki keuntungan dari tidak ada penyesuaian, pemeliharaan dan stabilitas tinggi, yang mengurangi biaya aksesori dan waktu perawatan.Ini tidak ada bandingannya dengan laser tradisional;



2.4 transmisi optik seluruh mesin adalah perutean optik, tanpa sistem panduan optik yang rumit seperti reflektor, jalur optik sederhana, struktur stabil dan bebas perawatan jalur optik eksternal;



2.5 kepala pemotong berisi lensa pelindung, kolimator, kacamata pemfokusan, dan bahan habis pakai berharga lainnya, yang mengkonsumsi sedikit;



2.6 ekspor serat optik membuat desain sistem mekanis menjadi sangat sederhana dan mudah diintegrasikan dengan robot atau meja kerja multidimensi;





3. Sistem Kontrol CNC



Perangkat lunak pemotongan CNC, yang dibuat oleh Shanghai Baichu, memiliki antarmuka grafis dan pengoperasian yang mudah.Perangkat lunak kontrol pemotongan profesional dapat merancang berbagai grafik dan karakter sesuka hati, dan dapat diproses secara real time.Mendukung CAD, CorelDRAW dan perangkat lunak menggambar profesional lainnya.Ini memiliki fungsi pemrograman, tata letak, pemrosesan teks, dan pengaturan proses yang kuat, yang meningkatkan pengelolaan dan pemanfaatan pipa secara maksimal.Perangkat lunak pemotongan memiliki fungsi dan karakteristik sebagai berikut:



3.1 impor, koneksi mikro, urutan pemotongan, jalur pemotongan yang dioptimalkan dan kecepatan yang dioptimalkan, dll.



3.2 meningkatkan rasio pemanfaatan pipa: dapat mewujudkan pengaturan jarak bebas bagian, tata letak tertanam di bagian, pengaturan bagian yang terbalik secara simetris, pengaturan bagian yang berputar dan menghindari tumpang tindih dan tabrakan bentuk.



3.3 pemrosesan sudut tajam: pemrosesan sudut internal / eksternal, yang dapat dikenali dan diatur secara otomatis.



3.4 fungsi pemrosesan karakter yang kuat: dapat memproses kata-kata padat menjadi kata-kata kosong.



3,5 efisiensi pemotongan bagian tepi umum dioptimalkan untuk meningkatkan tingkat pemanfaatan pipa





Komponen utama,



Nama	Deskripsi singkat	Merek negara
Sumber Laser Serat	1000W	MAX/Raycus/IPG
Kepala pemotongan fokus otomatis	Raytools Kepala pemotongan khusus untuk serat optik	Raytools
Sistem pendingin khusus	Sistem sirkulasi ganda, tabung titanium pertukaran panas, alarm suhu berlebih, perlindungan aliran, perlindungan tingkat air, serat laser, tangki air pendingin khusus	Wuhan Hanli
Sistem transmisi mekanis	Taiwan Hiwin rel kecepatan tinggi presisi tinggi Rak dan Pinion T-Win Taiwan (heliks)	Taiwan Hiwin Taiwan T-Menang



Sistem perlambatan	Peredam Shimpoo Flange di Jepang	Jepang
katup proporsional	NNT	Jepang
Instalasi listrik	schneider	Perancis
Sistem sensor pelacakan	Induksi otomatis presisi tinggi, akurasi 0,1 mm	Siprus Shanghai
Perangkat pelepasan terak	Standar	Pabrikan
Sistem komputer	Komputer Kontrol Industri Khusus untuk laser	Taiwan Yanxiang
Unit X-AXIS SERVO	1800W servo	Fuji, Jepang
Unit SERVO W-AXIS	1800W servo	Fuji, Jepang
Unit SERVO Z-AXIS	400W servo	Fuji, Jepang
Perangkat lunak pemotongan	Perangkat lunak pemotongan CNC profesional	Siprus Shanghai
kartu I/O	32 poin	Siprus
Regulator tegangan		Cina
Mesin pemotong	Gantry presisi	Pabrikan
Presisi gandar X/W	±0,02mm/m
Maks.kecepatan lari gratis	80m/mnt
Voltase	380V/50HZ 3Ph
min.diameter Chuck	D20mm
Maks.diameter Chuck	D230mm (230*230)
Maks.bepergian	6000mm
Stok ekor	200mm
Chuck depan	Pemusatan pneumatik/servo
Chuck kembali	Penjepitan pneumatik / servo
