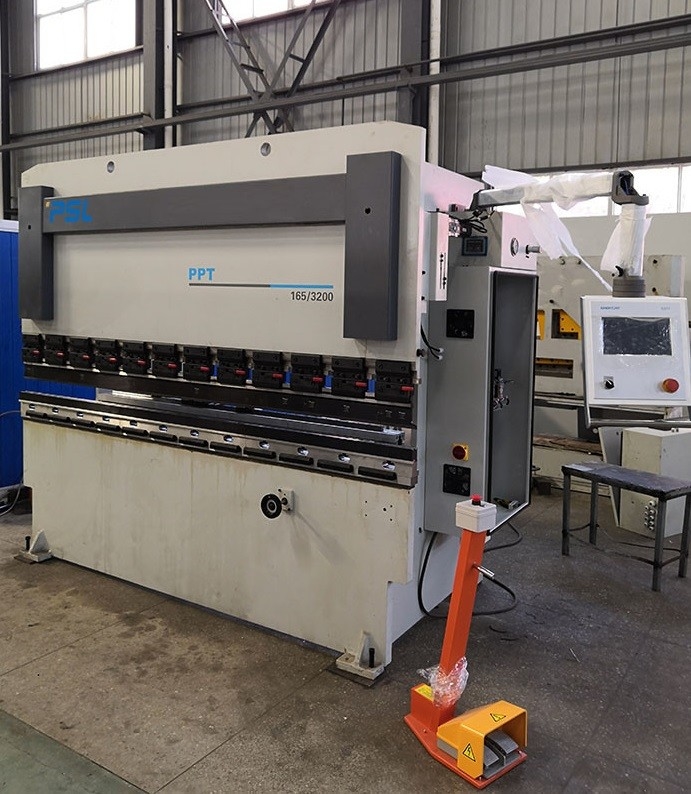

165t Torsion Bar Tekan Rem Servo Hidrolik Mesin Bending CNC 10ft

PPT (K) hidrolik Torsion Bar servo (CNC) mesin bending Rem tekan hidrolik CNC





  Utamaciris dari mesin ini:



       Penampilan sederhana dan cantik;



Pengoperasian dan perawatan yang mudah, penyesuaian yang sederhana dan andal;

Gunakan kontrol sistem sinkronisasi paksa mekanis yang sederhana, efektif, dan presisi;

Ram dipindahkan secara paralel dengan memutar poros torsi untuk mencapai sinkronisasi proses;

Melalui penghentian mekanis untuk mencapai tingkat penghentian;

Dikontrol secara numerik.



















Fungsi Utama dari rem Tekan:



1. 1.Rem Tekan inidiadopsi Desain berbantuan komputer dari teknologi LVD.Rangka, ram, dan bagian penting lainnya dianalisis oleh perangkat lunak analisis elemen hingga ANSYS untuk memastikan kekuatan dan rasionalitas struktural rangka.





1.2.Bingkai mengadopsi struktur pengelasan integral, dan kekakuan alat mesinnya bagus.



1.3.Bahan Q235-B digunakan untuk panel dinding, pelat vertikal meja kerja, dan pelat geser.



1.4.Ketika bagian besar dilas tumpul, las busur terendam harus diadopsi untuk las tumpul otomatis.Saat pengelasan, balikkan pengelasan di kedua sisi untuk mengurangi deformasi pengelasan.Lasan harus bebas dari undercut, lubang udara, retak dan cacat pengelasan lainnya.Melakukan deteksi cacat setelah pengelasan.



1.5.Proses perawatan penuaan anil suhu tinggi diadopsi untuk sebagian besar untuk menghilangkan tekanan pengelasan dan memastikan keakuratan dan stabilitas bagian yang diproses.



   1.6.Pemesinan rangka mengadopsi metode pemesinan penjepitan satu kali dari mesin bor dan penggilingan lantai besar dan pusat permesinan gantry yang bergerak untuk memastikan keakuratan pemesinan suku cadang.





   2. Silinder:

2. 1. Blok silinder ditempa secara integral dengan baja 45# dan memiliki kekakuan dan kekuatan yang cukup.Setelah penempaan dan pembentukan, melalui pengujian tak rusak, pastikan material tidak memiliki cacat seperti struktur longgar, dan melalui proses anil untuk menghilangkan tekanan internal dan memastikan stabilitas material.

2. 2. Batang piston dan kepala silinder terbuat dari baja tempa 45 # dan dinormalisasi untuk memastikan sifat mekanik komprehensif yang lebih baik.



3. Torsion Bar dipaksamekanissinkronisasi, batasi keseimbangan stopper dengan sumbu Y presisi tinggi.



4. Mengadopsi sistem kontrol hidraulik terintegrasi, lebih andal dan mudah perawatannya.

pilihan instalasi tertentu memungkinkan untuk mendapatkan tingkat kebisingan yang sangat moderat baik pada mesin darikapasitas rata-rata.Perlindungan kelebihan beban dipasang pada sistem hidraulik, yang dapat memastikan tidak ada kebocoran, dan ketinggian oli dapat dibaca atau dilihat secara langsung.



5.Pengukur belakang dilas dengan struktur baja dan memiliki kekakuan tinggi.Hal ini didorong oleh motor Servo, sekrup bola dan panduan linier untuk memastikan operasi presisi tinggi.Jari bakc-gauge memiliki paralelisme tinggi dan penyesuaian cepat pada Linear guider.


6.Kompensasi defleksi meja,

Meja kerja cembung integral yang dapat disesuaikan dapat memperoleh kompensasi defleksi yang akurat di seluruh panjangnya.





7. Alat Top Khusus dilengkapi dengan penjepit cepat yang dirancang untuk menekuk pelat baja tahan karat tipis.

V-Die 4 arah dengan bukaan berbeda



8.Pedal kaki dengan stop darurat.



9. Penutup ram depan dengan lampu untuk penerangan.



10.CNCPengontrol untuk rem tekan hidrolik: Delem DA41T, Estun E300T, EASYCAT TP10s

Kontroler ini hanya dapat mengontrol dua servo axis-X & Y, dan meja crwoning.

  Fungsi pemrograman multi-langkah kerja mampu mencapai operasi otomatis dan pemosisian berkelanjutan atau prosedur multi-langkah, serta penyesuaian presisi otomatis untuk posisi stopper belakang dan blok luncur;











Fungsi atau bagian opsional,



1.Pendukung depan bergerak dengan mulus pada pemandu linier di sepanjang meja kerja ke kanan atau ke kiri, juga dapat disesuaikan ke atas dan ke bawah.



2.Pengontrol CNC SNC53 untuk mengontrol lebih banyak sumbu dengan motor servo (X, Y1, Y2, R, Z1, Z2)



3. Meja Mahkota Mekanik Bermotor)kompensasi defleksi) disesuaikan dengan pengontrol CNC.



4.Balok pengukur belakang dengan pemandu linier ganda untuk menggerakkan jari dengan mudah.



5. Jari pengukur belakang manual ke atas/bawah (sumbu R).



5. Pembaruan motor utama ke motor servo.



6.Pelindung laser yang aman.



7. Kedalaman tenggorokan bisa sampai 500mm atau lebih.



8. Penjepit hidrolik otomatis alat atas























   Komponen utama:



Model opsional	Pabrikan	Perkataan
sistem CNC	E300T TP-10S SNC53 DA41T	ESTUN MUDAH   DELEM	(Opsional) (Opsional)
Sistem hidrolik	Katup solenoida utama	Rexroth PERTAMA
Penyegelan	silinder	MERKEL NOK
Pengukur belakang	Motor servo Sekrup bola + Pemandu linier	TIMUR Taiwan
Pompa minyak	Pompa oli roda gigi dalam	Allead Cerah
Kekuatan utama	motor AC Motor servo	Wanbang VEICHI	(Opsional)
Meja kerja	Meja mahkota manual Meja mahkota mekanik bermotor	PSL PSL	Opsional
Keamanan	Pagar baja dua sisi depan Perlindungan sensor kembali aman	PSL	(Opsional)
Lengan pendukung depan	Memperbaiki lengan pendukung sederhana lengan pendukung dipasang diPanduan linier	PSL	(Opsional)
Tegangan	380V / 50HZ	PSL	Disesuaikan
komponen listrik	Relay Schneider, Kontaktor	Schneider
Saklar kaki	Saklar vertikal Kaikun Korea	Kaikun Korea
departemen tenggorokan	400mm 400-600mm (Opsional)	PSL





Parameter utama seri PPT(K).





NamaModel	40/12.5	40/20	40/25	50/20	70/25	70/30	70/40	100/25	100/30	100/40	135/30	135/40	165/30	165/40
Tekanan nominal kN	400	400	400	500	700	700	700	1000	1000	1000	1350	1350	1650	1650
Lebar papan lipat mm	1250	2000	2500	2000	2500	3000	4000	2500	3000	4000	3000	4000	3000	4000
Jarak kolom mm	890	1640	2050	1640	2050	2550	3150	2050	2550	3150	2550	3150	2550	2150
Langkah penggeser mm	100	100	100	100	100	100	100	130	130	130	130	130	150	150
Jarak penyesuaian penggeser mm	80	80	80	80	80	80	80	110	110	110	110	110	120	120
Jarak antara penggeser dan meja mm	300	300	300	300	300	300	300	310	310	310	310	310	350	350
Kedalaman tenggorokan mm	200	200	200	200	200	200	200	200	200	200	200	200	250	250
Lebar meja kerja mm	140	140	140	140	140	140	140	180	180	180	180	180	180	180
Kecepatan mengemudi mm/s	100	100	100	78	100	100	100	100	100	100	100	100	100	100
Kecepatan kerja mm/s	10	10	10	7	7	7	7	8	8	8	8	8	8	8
Kecepatan kembali mm/s	90	90	90	80	88	88	88	60	60	60	60	60	68	68
Daya motor kW	3	3	3	3	4	4	4	5.5	5.5	5.5	7.5	7.5	11	11
Berat bersih alat mesin kg	2000	2500	3000	2700	4400	4700	6200	5500	6000	8200	7000	8700	8500	10500
Jarak blok belakang mm	400	400	400	400	600	600	600	600	600	600	600	600	600	600
Volume tangki bahan bakar L	63	63	109.5	63	109.5	130.8	130.8	130.8	130.8	130.8	130.8	130.8	164.7	164.7
Ukuran keseluruhan panjang mm	1555	2160	2660	2160	2645	3145	4050	2645	3145	4050	3145	4145	3150	4050
Dimensi mm	1075	1128	1128	1128	1200	1200	1200	1290	1290	1320	1400	1460	1550	1550
Ukuran penampilan tinggi mm	2149	1980	1980	2030	2120	2120	2315	2240	2240	2420	2290	2420	2600	2600
