Q35y-16 Mesin Hidrolik Ironworker Gabungan Punching Shearing Machine

Cina PSL (WUHAN) SMART EQUIPMENT CO.LTD. Sertifikasi
Cina PSL (WUHAN) SMART EQUIPMENT CO.LTD. Sertifikasi
I 'm Online Chat Now

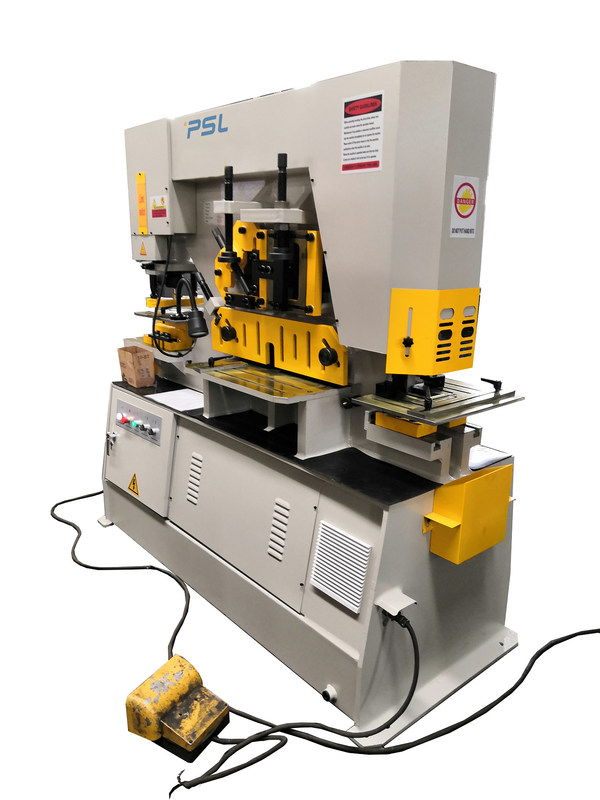

Q35y-16 Mesin Hidrolik Ironworker Gabungan Punching Shearing Machine

Q35y-16 Hydraulic Ironworker Machine Combined Punching Shearing Machine
Q35y-16 Hydraulic Ironworker Machine Combined Punching Shearing Machine
video play

Gambar besar :  Q35y-16 Mesin Hidrolik Ironworker Gabungan Punching Shearing Machine

Detail produk:
Tempat asal: CINA
Nama merek: PSL, OEM
Nomor model: Q35Y-16-60T
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 set
Harga: Negotiable
Kemasan rincian: Telanjang dalam wadah
Waktu pengiriman: 15-30days
Syarat-syarat pembayaran: L/C, T/T
Menyediakan kemampuan: 30 set per bulan
Detil Deskripsi produk
Jenis: Q35Y, Mesin Punching & Geser Gabungan Hidrolik Kondisi: Baru
Aplikasi: Stamping Lembaran Logam, baja saluran, Proses Logam Penggunaan: Konstruksi bangunan, Metal Sheet Punching Cutting Bending
Kata kunci: Pekerja besi, Mesin Pekerja Besi Hidrolik, Tukang Besi Geser Logam Fungsi: Lubang Meninju Logam Baja, Tukang Besi Geser, meninju dan geser mencuri, Produk Logam Stamping
Sumber daya: Hidrolik, listrik Kekuatan (w): 5,5 KW
Maks. Ketebalan Pemotongan: Baja ringan, baja karbon 16mm Max. Maks. Punching diameter Meninju diameter: 25mm
Maks. meninju ketebalan: 16mm Dimensi (L * W * H): 1740x800x1830mm
Bobot: 1600kg Voltase: 380V, Disesuaikan
Warna: Dapat disesuaikan, abu-abu dan hitam, Inory White Sertifikasi: CE ISO
Jaminan: 2 tahun Layanan Purna Jual Disediakan: Dukungan teknis video, dukungan Online
Cahaya Tinggi:

Mesin Tukang Besi Hidrolik Q35y-16

,

pekerja besi 60t

,

pekerja besi 60 ton

Q35Y Hidrolik Gabungan Mesin Punching & Shearing Iron-worker





Performa mesin,



  • Mengadopsi transmisi hidrolik, adalah produk terbaru dari produk mesin meninju dan geser United Multi-fungsional,
  • Bisa geser, punch, die cut plate Baja datar, baja persegi, baja bulat, baja sudut, baja chanel, I-beam.
  • Cetakan meninju, bilah geser, cetakan lentur, dan perangkat blok geser dilengkapi dengan.





Fungsi Pohon,



Q35y-16 Mesin Hidrolik Ironworker Gabungan Punching Shearing Machine 0



Perakitan,



Stasiun Meninju

1. Berbagai macam pukulan dan mati tersedia untuk berbagai kebutuhan meninju.

2. Sistem mur penahan perubahan cepat untuk penggantian perkakas pukulan cepat.

3. Penari telanjang yang dirancang dengan cermat untuk visibilitas, keamanan, dan kemudahan penggunaan.

4. Meja 2 bagian besar dengan timbangan dan stop pengukur adalah standar pada semua model.
5.Stripper dengan pelat yang dapat dipertukarkan dari berbagai bukaan untuk meminimalkan deformasi adalah standar pada semua model.

Stasiun Geser baja datar
1.Bilah atas yang dikerjakan secara khusus untuk menghasilkan gaya geser yang bersih dengan distorsi minimum.
2. Bilah bawah memiliki empat ujung tombak yang dapat digunakan.
3. Pemotongan mitra derajat variabel pada flens sudut.
4. Penahan yang mudah disesuaikan.
5. Meja dukungan dengan panduan untuk penentuan posisi yang akurat.

Stasiun Geser baja sudut
1.Geser tunggal tanpa kehilangan material dan deformasi minimal.
2. Pemotongan mitra 45° mudah dan bersih.
3. Pisau stasioner dengan empat ujung tombak yang dapat digunakan.
4. Jari-jari sudut yang dapat dipilih pada bilah bergerak untuk hasil optimal pada sudut kecil atau besar.

Stasiun Geser Bar
1. Satu penahan untuk berbagai ukuran geser batang persegi dan geser batang bundar.
2. Perkakas geser saluran dan bagian bar opsional tersedia untuk sebagian besar model.

Stasiun Notching
1. Ideal untuk bentukan batang dan sudut datar.
2. Penjaga keamanan yang saling terkait secara elektrik untuk keamanan dan visibilitas maksimum.3. Meja pengukur disertakan dengan pemberhentian untuk penentuan posisi yang tepat.


9 set cetakan dan bilah berikut dipasang di mesin:

1. 5 set lubang meninju lubang bundar

2. Satu set pisau pemotong baja sudut

3. Satu set bilah pemotong persegi dan bundar

4. Satu set bilah geser bilah datar

5. Satu set pisau takik.

Cetakan dan bilah lainnya harus dipesan dan dibayar sebagai tambahan.





Parameter Teknis Utama



Model

Q35Y

-16

Q35Y

-20

Q35Y

-25

Q35Y

-30

Q35Y

-40

Q35Y

-50

Pengolahan

Kapasitas

(KN)

600 900 1200 1600 2000 2500

Bahan

Daya tarik

(Mpa)

450 450 450 450 450 450

Ram Stroke

(mm)

80 80 80 80 100 100

Nomor

dari Stroke

(kali/menit)(mm)

11-20 12-20 8-18 6-16 6-16 6-12

Kedalaman Tenggorokan

(mm)

300 355 400 600 530 600
Sudut geser

Dia datar

cincin

Maks

Pencukuran

Kapasitas

(ketebalan*

lebar) (mm)

16 × 250 20 × 330 25 × 330 30 × 335 40 × 335 50 × 300
8×400 10×480 16×600 20 × 600 30 × 600 30×750

Bar Dia

cincin

Kotak

Batang

(mm)

40 × 40 50x50 50 × 50 55 × 55 60 × 60 65 × 65

Bulat

Batang

(mm)

45 50 60 65 70 80

H-beam

(mm)

  100 × 100 120 × 120 175×175 200 × 200 250 × 250

saluran-C

(mm)

120×

53 × 5,5

160×

63 × 6,5

200×

75×9

280×

86 × 11.5

300x

89x11.5

320x

92x12

Saya berseri-seri

(mm)

120×

74 × 5

160×

88 × 6

200×

75×9

280×

124 × 10,5

300x

130x13

320x

130x13

Geser Sudut

90 ° geser

(mm)

120×

120×

12

140×

140×

12

160×

160×

14

180×

180×

16

200×

200×

16

200×

200×

18

45 ° geser

(mm)

60×

60 × 8

70×

70×10

60×

60×7

80×

80 × 8

80×

80 × 10

100×

100 × 12

meninju lubang

maksimal

diameter

meninju

(mm)

25 30 35 38 40 45

Meninju ketebalan

(mm)

16 20 25 28 35 40
Motor (KW) 5.5 7.5 11 15 18.5 18.5

Dimensi

(mm)

1740×

810×

1830

1950×

900×

1950

2355×

960×

2100

2800×

1050×

2450

2900×

1110 × 2500

3200×

1440×2500







Q35y-16 Mesin Hidrolik Ironworker Gabungan Punching Shearing Machine 1





Q35y-16 Mesin Hidrolik Ironworker Gabungan Punching Shearing Machine 2

Q35y-16 Mesin Hidrolik Ironworker Gabungan Punching Shearing Machine 3Q35y-16 Mesin Hidrolik Ironworker Gabungan Punching Shearing Machine 4

Q35y-16 Mesin Hidrolik Ironworker Gabungan Punching Shearing Machine 5 Q35y-16 Mesin Hidrolik Ironworker Gabungan Punching Shearing Machine 6

Q35y-16 Mesin Hidrolik Ironworker Gabungan Punching Shearing Machine 7



Jenis cetakan dan bilah



Q35y-16 Mesin Hidrolik Ironworker Gabungan Punching Shearing Machine 8Q35y-16 Mesin Hidrolik Ironworker Gabungan Punching Shearing Machine 9Q35y-16 Mesin Hidrolik Ironworker Gabungan Punching Shearing Machine 10
