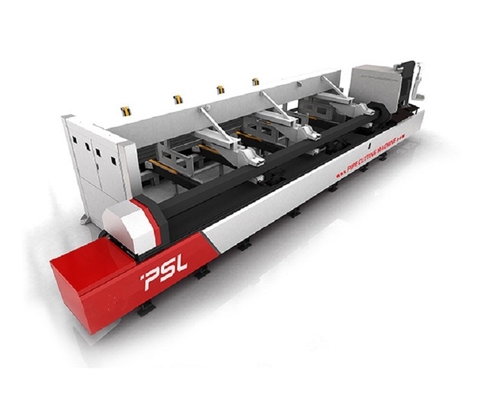

2000w 3000w Profil Tabung Mesin Pemotong Laser Cnc Untuk Logam Kayu

Profil tabung logam / pipa Mesin Pemotong Laser Serat CNC dengan manipulator pemuatan otomatis

Deskripsi mesin pemotong Laser Tabung,

Mesin Pemotong Laser Tabung mengintegrasikan teknologi optik, mekanik, dan listrik ke dalam satu mesin, yang mengadopsi teknologi laser, teknologi kontrol komputer, dan sistem tenaga laser CNC berkinerja tinggi.

Mesin Pemotong Laser Tabung ini mampu memproses semua jenis logam Tabung/Pipa dengan kecepatan dan efisiensi tinggi.Ukuran maksimum pipa yang dapat dipotong adalah pipa bulat 220mm, pipa persegi 160mmx160mm, dengan ketebalan 12-14mm, panjang 6000mm -9000mm.Produk akan memiliki tepi yang halus dengan permukaan akhir berkualitas tinggi, lebar garitan kecil dan sedikit efek panas.Mesin ini sangat cocok untuk memotong pipa logam.

Bagian dari Fungsi dan Fitur,

• Badan mesin dengan kekakuan tinggi, umur mesin yang panjang.

• Total klem putar pneumatik, satu pemusatan kunci, kecepatan klem tinggi.

• Sistem pendukung diameter yang dapat diubah, dapat mewujudkan pemuatan dan dukungan bantuan, dapat meningkatkan akurasi pemotongan.

• Kompensasi offset waktu nyata, penjepit pipa yang nyaman, akurasi pemotongan pipa yang tinggi.

• Perangkat lunak kontrol pemotongan sudut, pemotongan sudut berkualitas tinggi.

• Perangkat lunak sarang 3D opsional, dapat memotong besi sudut dan besi saluran dan pipa lainnya.

• Fungsi pengujian manik las opsional, balok las setiap sudut menghindari pemotongan.

Komposisi pemotong Laser Tabung,

1) Sumber laser: Sumber laser seratIPG/Raycus3000W

2) Raytools/WSX/PrecitecKepala pemotongan laser serat optik(kepala laser fokus otomatis)

Kepala pemotongan laser mengadopsi teknologi Jerman, dilengkapi dengan konektor keluaran serat QBH, lensa optik khusus, metode penyesuaian fokus akurat yang disegel, dan transduser kapasitas cepat dengan celah pemotongan minimum 0.2mm, yang dapat meningkatkan kecepatan potong dan mengurangi konsumsi gas.

3) Alat mesin

Mesin mengadopsi struktur gantry, balok dan tempat tidur berada dalam satu proses dengan presisi tinggi, kekakuan yang baik, pengoperasian yang lancar.

Basis mesin:Basis menggunakan tabung las dan struktur rangka berkualitas tinggi, melalui pengelasan profesional, perawatan penuaan sekunder, mesin penggilingan gantry presisi besar, pemesinan presisi, desain dan metode pemrosesan ini memastikan ketahanan goncangan yang sangat baik, kekakuan tinggi, dan stabilitas mesin.

Sistem deslagging:Pengumpul blanking diatur di bagian bawah tempat tidur, yang dapat membuang limbah dan mengumpulkan bagian-bagian kecil selama pemotongan.

Sistem pembuangan debu:Platform kerja menggunakan desain pengumpulan debu untuk menghilangkan debu dan gas buang.

4) Sistem Transmisi

Pemotong laser mengadopsi struktur penggerak ganda gantry dan tempat tidur alat mesin redaman tinggi, sistem servo AC dan sistem driver yang diimpor, transmisi gigi dan rak yang diimpor, jalur panduan linier untuk memandu, untuk memastikan kecepatan tinggi, presisi tinggi, dan keandalan mesin yang tinggi.

5) Sistem Kontrol

Sistem pemotongan laser serat mencakup proses pemotongan laser, fungsi tata letak stok normal, dan kontrol pemrosesan laser.Ini terutama memiliki proses menggambar, pengaturan parameter, pengeditan proses pemotongan yang ditentukan pengguna, tata letak stok, perencanaan rute, simulasi dan kontrol pemotongan.Daya potong dapat disesuaikan dengan kecepatan potong.Kecepatan tarik masuk dan keluar individu dapat diatur.Ini juga memiliki perpustakaan proses material, yang dapat menyimpan semua parameter proses untuk material yang sama.

6) Sistem penjepit pneumatik otomatis

Kotak kontrol genggam nirkabel, klem cakar satu kunci longgar dan klem.

Dua rol bank, kekuatan penjepit yang lebih terdistribusi dengan baik, dengan akurasi lebih tinggi saat memotong pipa kecil.

Penjepit pneumatik, kekuatan penahan yang besar dan stabil, pipa tidak kendor dan tergelincir.

220mm total penjepit pneumatik, penjepit pneumatik total, tidak perlu mengganti cakar, mudah dioperasikan.

Penjepit pemusatan otomatis ganda, penjepit kecepatan cepat untuk pipa persegi panjang dan oval.Pipa bentuk abnormal membutuhkan cakar penjepit khusus.

7) Sistem Indikasi Lampu Merah

Lampu merah koaksial digunakan sebagai indikator untuk memudahkan penyesuaian sistem optik dan lebih akurat untuk menempatkan titik kerja.

8) Sistem Pendingin

Sistem pendingin air dilengkapi dan suhu dapat ditunjukkan.Sistem pendingin air akan mulai bekerja secara otomatis ketika suhu lebih tinggi dari nilai preset dan berhenti bekerja secara otomatis ketika suhu di bawah nilai preset.

9) Kipas Buang

Blower sentrifugal menghilangkan debu untuk menjaga lingkungan kerja yang baik dan mengurangi bahaya terhadap keselamatan personel dan peralatan.

10) Rotary Clamp

Rotary clamp dapat menahan maksimum pipa bulat 20mm-Ф220mm, pipa persegi 20mmx20mm- 160mmx160mm, dengan ketebalan 12mm, panjang 6000mm.Perangkat pendukung material dapat tetap stabil untuk waktu yang lama untuk bekerja.

Parameter teknologi utama,
