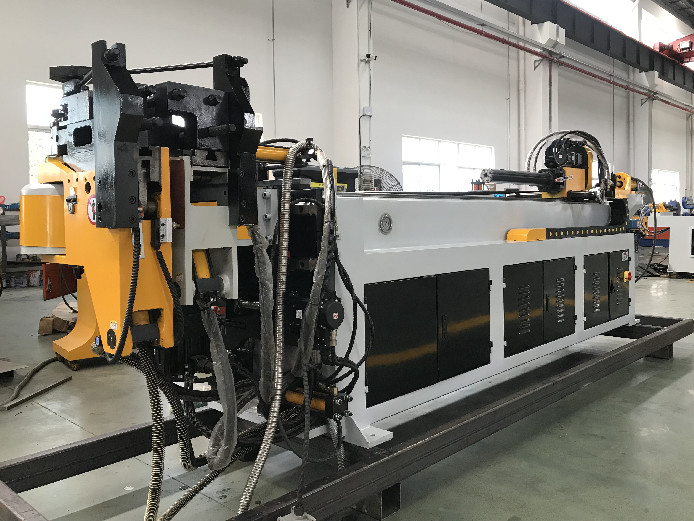

Penuh Otomatis hidrolik 3D multilayer CNC pipa hidrolik mesin bending tabung penyok
Fitur mekanis:
1. Sistem kontrol listrik mengadopsi pengontrol terkenal di Jepang, seperti driver servo, motor servo, modul pemosisian, CPU Dll, kinerja yang kuat dan stabilitas yang baik.
2. CPU super besar Mitsubishi dapat menampung 400 program kelompok.Jika tidak mencukupi, klien dapat membeli perangkat lunak transmisi lain dan menginstalnya di komputer, menyimpan file di hard disk dan memperluas jumlah grup pengeditan tanpa batas.
3. Jenis komputer industri: dilengkapi dengan sistem operasi Windows, yang dicocokkan dengan sistem servo Mitsubishi.Selain keunggulan servo drive Mitsubishi, ia juga memiliki kemudahan manajemen file sistem operasi Windows.Itu juga dapat menyimpan file di hard disk atau soft disk, dan memperluas jumlah grup pengeditan tanpa batas.
4. Ini memiliki fungsi mendeteksi kesalahan dan kesalahan secara otomatis dan menampilkannya di layar, sehingga operator dapat dengan mudah menghilangkan rintangan.
5. Semua data pemrosesan dimasukkan dengan layar sentuh.
6. Setiap tikungan dapat diubah sesuai dengan bahan yang berbeda, dan nilai kompensasi, kecepatan, dan izin demoulding dapat diatur.
7. Untuk setiap belokan pipa yang sama, tujuh urutan aksi dan delapan kecepatan dapat ditulis secara terpisah, sehingga operator dapat menggunakannya bersama-sama, meningkatkan efisiensi kerja dan mengurangi titik interferensi alat kelengkapan pipa.
8. Layar sentuh dapat dialihkan antara bahasa Cina dan Inggris, dan bahasa lain juga dapat dipesan sesuai permintaan.
9. Poros makan, poros siku dan poros kemiringan digerakkan oleh motor servo, dengan presisi tinggi dan stabilitas yang baik.
10. Mode pemberian makan dapat berupa pemberian makan cubit atau pemberian makan langsung sesuai dengan kebutuhan yang berbeda.
11. Koordinat Xyz dapat secara otomatis diubah menjadi nilai pemrosesan ybc.
12. Setelah data diedit, dilindungi oleh kunci untuk mencegah data diubah secara sewenang-wenang.
13. Sistem kontrol listrik dilengkapi dengan penukar panas untuk pembuangan panas otomatis.Jika perlu, AC kontrol numerik dapat dibeli untuk memastikan masa pakai sistem kontrol listrik.
14. Sistem pengisian oli otomatis dapat dipasang sesuai kebutuhan untuk mengurangi gesekan siku, meningkatkan masa pakai mandrel, dan memastikan kualitas siku.
15. Printer dapat disambungkan untuk mencetak data yang ditampilkan di layar.
16. Pengaturan posisi makan, posisi aman, posisi gangguan roda mati dan posisi gangguan pemandu mati dari troli makan dapat disetel dengan baik oleh generator pulsa roda tangan, dan posisinya dapat secara otomatis diingat untuk menghilangkan hilangnya kesalahan pengukuran manusia dan tabrakan mesin.
17. Poros makan akan secara otomatis terdeteksi sebelum tindakan untuk menghindari tabrakan dengan mesin.
18. Selama uji lentur, aksi dekomposisi dapat dipilih, titik interferensi dapat diamati, dan aksi dapat dimodifikasi untuk meningkatkan efisiensi
Parameter teknis utama:
| Jenis mesin |
SB-75CNC-5A-2S |
Tekuk maksimum
R untuk pipa karbon adalah: 1.5D |
76.2*2.0t |
Tekuk maksimum
R untuk pipa ss adalah
1.5D |
69.7*2.2t |
| Radius Maks untuk menekuk |
300mm |
| Stroke makan maksimum |
2800mm |
Sudut maksimum untuk
pembengkokan |
190 ° |
Proses membungkuk
untuk setiap pipa |
16 grup |
| Kecepatan kerja/kecepatan lentur |
Maks.30 ° / S |
| Kecepatan pipa berputar |
Maks.270 ° / S |
| Kecepatan makan |
Maks.700mm / S |
| Sudut lentur akurasi |
±0,15 ° |
| Akurasi sudut putar |
±0,1 ° |
| Panjang makan |
± 0.1mm |
| Modus masukan data |
nilai kerja (YBC) |
| Tekanan minyak |
14mpa |
| Motor servo rotor |
750W |
| Memberi makan motor servo |
2KW |
Motor utama
kekuasaan |
15kw |
| Bobot |
3800kg |
| Ukuran (mm) |
5700*1000*1300 |
Sampel pembengkokan tabung
