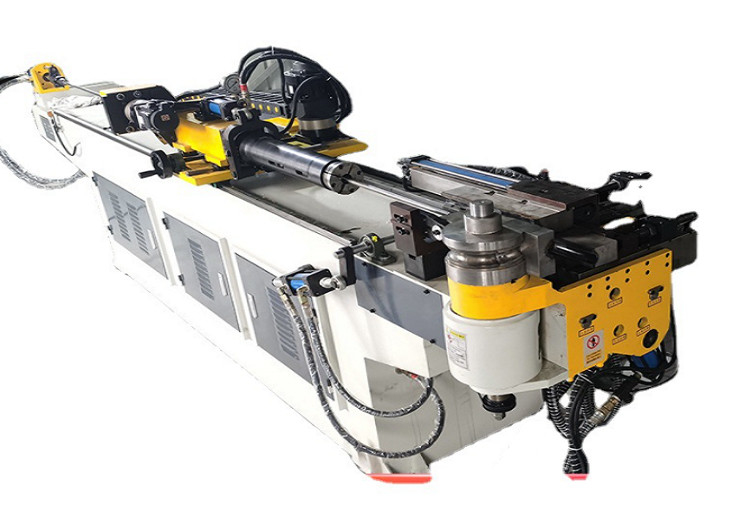

Mesin Bending Tabung CNC Fungsi Pembacaan Multi-Lapisan Simulasi 3D Hidrolik Bender
Fitur mekanis:
1. Layar sentuh dan modul kontrol numerik diadopsi untuk operasi dialog, dan pengaturan programnya sederhana dan mudah.
2. Struktur tempat tidur stabil dan tidak mudah berubah bentuk.
3. 16 sudut tikungan dapat diatur untuk setiap file, dan memori dapat menyimpan 400 grup file.
4. Ini memiliki fungsi pemosisian lambat, dan akurasi pengulangan adalah ± 0,1 °.
5. Pesan kesalahan ditampilkan di layar untuk membantu operator menghilangkannya segera.
6. Layar sentuh dapat dialihkan antara bahasa Cina dan Inggris, dan bahasa lain juga dapat dipesan sesuai permintaan.
7. Poros makan, poros siku dan poros kemiringan digerakkan oleh motor servo, dengan presisi tinggi dan stabilitas yang baik.
8. Mode pemberian makan dapat berupa pemberian makan cubit atau pemberian makan langsung sesuai dengan kebutuhan yang berbeda.
9. Koordinat Xyz dapat secara otomatis diubah menjadi nilai pemrosesan ybc.
10. Setelah data diedit, dilindungi oleh kunci untuk mencegah data diubah secara sewenang-wenang.
11. Sistem kontrol listrik dilengkapi dengan penukar panas untuk pembuangan panas otomatis.Jika perlu, AC kontrol numerik dapat dibeli untuk memastikan masa pakai sistem kontrol listrik.
12. Sistem pengisian oli otomatis dapat dipasang sesuai kebutuhan untuk mengurangi gesekan siku, meningkatkan masa pakai mandrel, dan memastikan kualitas siku.
13. Pengaturan posisi makan, posisi aman, posisi gangguan roda mati dan posisi gangguan pemandu mati dari troli makan dapat disetel dengan baik oleh generator pulsa roda tangan, dan posisinya dapat secara otomatis diingat untuk menghilangkan hilangnya kesalahan pengukuran manusia dan tabrakan mesin.
14. Poros makan akan secara otomatis terdeteksi sebelum tindakan untuk menghindari tabrakan dengan mesin.
15. Selama uji lentur, tindakan dekomposisi dapat dipilih, titik interferensi dapat diamati, dan tindakan dapat dimodifikasi untuk meningkatkan efisiensi
Parameter teknis utama:
| Jenis mesin |
SB-63CNC |
Tekuk maksimum
R untuk pipa karbon adalah: 1.5D |
63.5*2.0t |
Tekuk maksimum
R untuk pipa ss adalah
1.5D |
57.1*2.2t |
| Radius Maks untuk menekuk |
250mm |
| Langkah makan maksimum |
2500mm |
Sudut maksimum untuk
pembengkokan |
185 ° |
Proses membungkuk
untuk setiap pipa |
16 grup |
| Kecepatan kerja/kecepatan lentur |
Maks.40 ° / S |
| Kecepatan pipa berputar |
Maks.270 ° / S |
| Kecepatan makan |
Maks.900mm / S |
| Sudut lentur akurasi |
±0,15 ° |
| Akurasi sudut putar |
±0,1 ° |
| Panjang makan |
± 0.1mm |
| Modus masukan data |
nilai kerja (YBC) |
| Tekanan minyak |
14mpa |
| Motor servo rotor |
850W |
| Memberi makan motor servo |
1.5KW |
Motor utama
kekuatan |
10kw |
| Bobot |
2800kg |
| Ukuran (mm) |
4300*1000*1200 |
Sampel pembengkokan tabung
