Mesin Pemotong Aluminium CNC Otomatis, Pusat Permesinan Aluminium Ekstrusi

Pelat aluminium otomatis mesin gergaji bundar Pusat permesinan aluminium

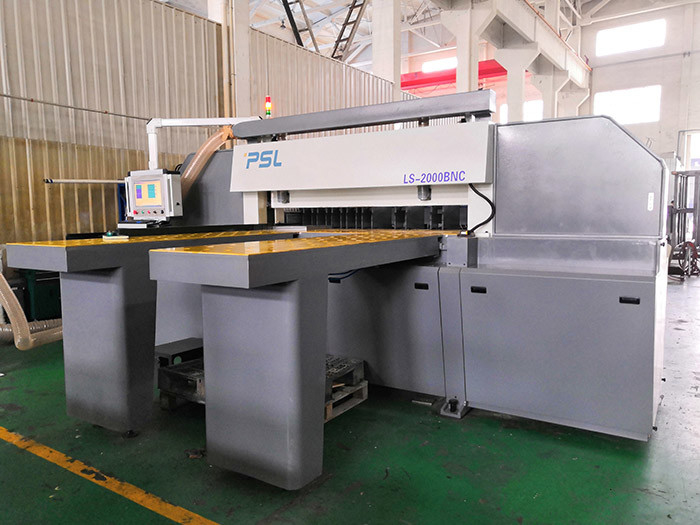

Nama mesin: Mesin gergaji Aluminium Otomatis

Model: LS-2000BNC

Serikat Staf LS atas nama perusahaan model mesin penggergajian aluminium semi otomatis.Perwakilan

2000 ukuran gergaji aluminium,

BNC atas nama otomatis.

Perangkat ini berlaku untuk memotong lembaran aluminium, tembaga, dan panel komposit.



Parameter teknis utama



Spesifikasi/model		LS-2000BNC
Khasiat	panjang pemotongan	3800mm
	Lebar pemotongan	2000mm
	Maks.tinggi pemotongan	200mm
	Maks.ketinggian pisau	220mm
Mata gergaji	Motor gergaji utama	18.5KW
	Diameter pisau utama:	550mm
	Diameter inti poros gergaji utama.	38mm
	Kecepatan poros	4000 putaran/menit
Kursi gergaji	Bepergian motor inverter	1.5KW
	Kecepatan maju	Maks.9 m/mnt
	Kecepatan mundur	Maks.17 m/mnt
	Motor servo pengumpanan otomatis	AC 3KW
	Tekanan udara	5,0 kg/cm2
	Tinggi meja	1050 mm
	Dimensi keseluruhan	4300×7500×1770
	Tegangan	380V/50Hz





Karakteristik mekanik:



Layar operasi sentuh:



1. Layar operasi tipe sentuh 10 inci.



2. Beberapa set meja kerja dapat diatur pada saat yang sama untuk memfasilitasi peralihan selama penggergajian.



3. Fungsi masukan boot.



4. Fungsi deteksi diri kesalahan.





  Al.penjepit pelat dan alas pengumpanan:



1. Rel tempat tidur di kedua sisi alas pengumpanan penjepit terbuat dari balok baja yang dilas.Rel pemandu berlapis krom keras di satu sisi dan rel pemandu bidang di sisi lain dipasangkan dengan roda gigi dan penggerak baris roda gigi, dan penggaris magnet dipasangkan dengan peredam dan motor servo harian dua kilowatt untuk penentuan posisi mengemudi yang tepat dan cepat. .Kecepatan maksimum adalah 6 m/menit.





Struktur balok terkompresi:



1. Mengadopsi struktur balok tekanan integral, rak roda gigi dan kolokasi silinder, mendorong balok tekanan secara merata untuk naik dan menekan bahan lembaran.Tekanan didistribusikan secara merata di kedua sisi garis tengah pemotongan.Ketika strip karet dipasang di bagian bawah balok tekanan untuk menghindari penekanan, permukaan benda kerja ditekan untuk memastikan kualitas pemotongan yang tepat.





Kursi gergaji:



1. Desain slideway linier paralel dapat secara efektif mengurangi inersia bergerak dari kursi gergaji, meningkatkan kinerja kursi raksasa yang mulus, dan secara efektif mengurangi goyangan gerakan untuk mencapai akurasi garis potong terbaik.



2. Motor gergaji utama adalah 20HP (18,5 kW).Stroke besarnya mengadopsi motor konversi frekuensi 2HP (1,5 kW) untuk dikendarai dengan peredam dan deretan gigi gigi presisi.Gergaji utama cocok dengan aksi naik turun silinder oli, sehingga penggergajian lebih kuat, menghindari fenomena kemacetan dan penghancuran yang disebabkan oleh transmisi rantai tradisional.



3. Lokasi pemotongan mata gergaji dapat secara otomatis menemukan posisi pemotongan yang meningkat sesuai dengan pengaturan pengeditan lebar program untuk mulai memotong.



4. Bak pengumpul debu berbentuk tabung persegi diatur di bawah kursi gergaji, dan dua sisi film saling menutupi dan memanjang ke ujung ekor pemotongan untuk memastikan bahwa bak pengumpul debu mencapai efek pengumpulan debu tertinggi.



5. Kecepatan potong maksimum dari langkah mata gergaji adalah 6 m/menit dan 7 m/menit.Kecepatan potong dapat disesuaikan dengan kenop panel sesuai dengan ketinggian benda kerja pemotongan, dan kecepatan potong dapat diubah secara real time.Pengguna dapat menyesuaikan kebutuhan preferensi mereka sesuai dengan sifat objek pemotongan.





Meja Kerja Utama:



Meja kerja utama juga merupakan meja mengambang.Manik-manik pelampung udara tembaga disusun pada panel berlapis krom keras.Di bawah kondisi daya tahan yang ditingkatkan, efisiensi kerja lembaran logam atas pekerja juga ditingkatkan.





Klem:



1. Konfigurasi standar jumlah klem kerja: 8 buah klem.



2. Setiap penjepit dilengkapi dengan silinder untuk menarik lembaran benda kerja dengan cara tuas, sehingga ketika menarik benda kerja, dapat memastikan bahwa bahan kerja tidak menjepit lembaran.



Lembar tahan debu



Lembaran tahan debu segmental mengadopsi lembaran plastik transparan, yang secara efektif dapat menahan pengusiran debu dan mencapai fungsi perlindungan keselamatan.



Konfigurasi kotak kontrol elektronik:



1. Semua komponen elektronik dibeli dari pabrik asli Taiwan.



2. Motor servo dan driver servo adalah Delta.



3. Konverter frekuensi adalah Taiwan Yingweiteng.



4. Bagian elektronik tidak memerlukan sistem pendingin sama sekali.Untuk mempopulerkan komponen elektronik, mereka dapat dibeli dan diganti dengan

pasar tanpa khawatir tentang invasi debu, selama mereka dibersihkan dan dirawat secara teratur.



Catu daya:



1. Catu daya adalah catu daya industri tiga fase dengan tegangan 380V/50HZ.



Pasokan tekanan udara:



Gunakan tekanan udara 5-6 kg/cm





Pengumpulan debu:



1. Pemasok menyediakan sistem penghapusan chip scraper, yang dipasang di tempat secara serempak dengan mesin gergaji untuk memastikan fungsi pelepasan chip.





Peralatan standar:



1. Satu mata gergaji utama: mata gergaji karbida (khusus untuk plat aluminium).



2. Klem kerja: 8 pcs.



3. Meja makan terapung: 1800mm x 600mm x 2 set.



4. Toolbox berisi seperangkat alat.



5. Sabuk motor gergaji utama diatur dalam mesin.
