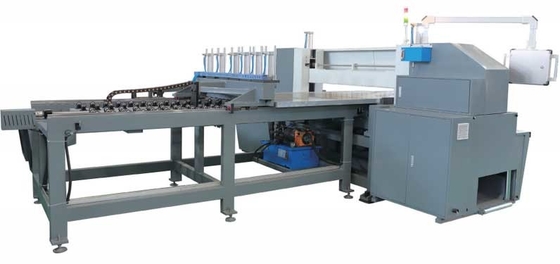

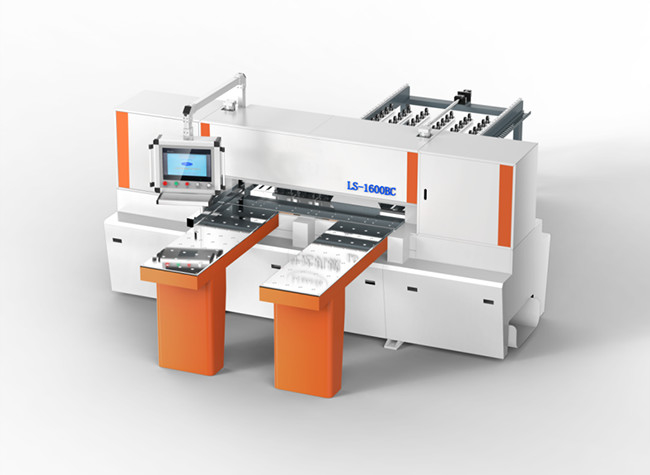

Papan Panel Mesin Pemotong Gergaji Aluminium Logam Otomatis Cnc

Pelat Aluminium Otomatis Mesin gergaji bundar CNC panel aluminium pemotongan papan kreatif

Karakteristik mekanik:

Layar operasi sentuh:

1. Layar operasi tipe sentuh 10 inci.

2. Beberapa set meja kerja dapat diatur pada saat yang sama untuk memfasilitasi peralihan selama penggergajian.

3. Fungsi masukan boot.

4. Fungsi deteksi diri kesalahan.

  Al.penjepit pelat dan alas pengumpanan:

1. Rel tempat tidur di kedua sisi alas pengumpanan penjepit terbuat dari balok baja yang dilas.Rel pemandu berlapis krom keras di satu sisi dan rel pemandu bidang di sisi lain dipasangkan dengan roda gigi dan penggerak baris roda gigi, dan penggaris magnet dipasangkan dengan peredam dan motor servo harian dua kilowatt untuk penentuan posisi mengemudi yang tepat dan cepat. .Kecepatan maksimum adalah 6 m/menit.

Struktur balok terkompresi:

1. Mengadopsi struktur balok tekanan integral, rak roda gigi dan kolokasi silinder, mendorong balok tekanan secara merata untuk naik dan menekan bahan lembaran.Tekanan didistribusikan secara merata di kedua sisi garis tengah pemotongan.Ketika strip karet dipasang di bagian bawah balok tekanan untuk menghindari penekanan, permukaan benda kerja ditekan untuk memastikan kualitas pemotongan yang tepat.

Kursi gergaji:

1. Desain slideway linier paralel dapat secara efektif mengurangi inersia bergerak dari kursi gergaji, meningkatkan kinerja kursi raksasa yang mulus, dan secara efektif mengurangi goyangan gerakan untuk mencapai akurasi garis potong terbaik.

2. Motor gergaji utama adalah 15HP (11 kW).Stroke besarnya mengadopsi motor konversi frekuensi 2HP (1,5 kW) untuk dikendarai dengan peredam dan deretan gigi gigi presisi.Gergaji utama cocok dengan aksi naik turun silinder oli, sehingga penggergajian lebih kuat, menghindari fenomena kemacetan dan penghancuran yang disebabkan oleh transmisi rantai tradisional.

Meja Kerja Utama:

Meja kerja utama juga merupakan meja mengambang.Manik-manik pelampung udara tembaga disusun pada panel berlapis krom keras.Di bawah kondisi daya tahan yang ditingkatkan, efisiensi kerja lembaran logam atas pekerja juga ditingkatkan.

Klem:

1. Konfigurasi standar jumlah klem kerja: 4 buah klem.

2. Setiap penjepit dilengkapi dengan silinder untuk menarik lembaran benda kerja dengan cara tuas, sehingga ketika menarik benda kerja, dapat memastikan bahwa bahan kerja tidak menjepit lembaran.

Lembar tahan debu

Lembaran tahan debu segmental mengadopsi lembaran plastik transparan, yang secara efektif dapat menahan pengusiran debu dan mencapai fungsi perlindungan keselamatan.

Konfigurasi kotak kontrol elektronik:

1. Semua komponen elektronik dibeli dari pabrik asli Taiwan.

2. Motor servo dan driver servo adalah Delta.

3. Konverter frekuensi adalah Taiwan Yingweiteng.

Sumber Daya listrik:

1. Catu daya adalah catu daya industri tiga fase dengan tegangan 380V/50HZ.

Pasokan tekanan udara:

Gunakan tekanan udara 5-6 kg/cm

Koleksi debu:

Peralatan standar:

1. Satu mata gergaji utama: mata gergaji karbida (khusus untuk plat aluminium).

2. Klem kerja: 4 pcs.

3. Meja makan terapung: 1000mm x 600mm x 1 set.

4. Toolbox berisi seperangkat alat.

5. Sabuk motor gergaji utama diatur dalam mesin.

Parameter teknis utama
