Mesin Rolling Lembaran Logam Hidrolik CNC 3 Rol Rol Atas Universal

Roller Atas Universal CNC Hidrolik 3-Roller Sheet Metal Bending Rolling Machine

Diskripsi mesin Rolling Plat ini,

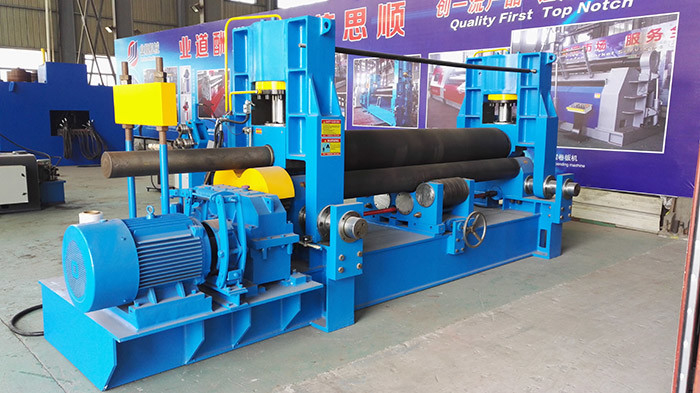

Mesinnya adalah sejenis mesin Rolling Lembar 3-rol hidrolik, yang untuk menggulung pelat ke bentuk bulat.

Untuk pra-tekuk meskipun gerakan horizontal rol atas;

Ada perpindahan relatif ke rol bawah.Motor dan peredam menggerakkan dua rol bawah saat pembulatan.Karena ketinggian rol bawah konstan, jadi lebih mudah untuk memberi makan dan beroperasi.

Rak penggulingan adalah desain tipe hidrolik.

Struktur dan bagian utama,

Peralatan ini terdiri dari kerangka kerja, perangkat rol atas, perangkat penggerak utama, perangkat rol bawah, perangkat rol samping, perangkat guling, sistem hidrolik (suku cadang), sistem kelistrikan (suku cadang), dan perangkat pelumas.

Perangkat gulungan atas:
Penggerak roda gigi rol atas dari utama untuk memutar, ujung penyangga bantalan SP-1, sisi penggerak melalui kunci datar, lepas dari roda gigi penggerak utama dan hubungkan perangkat untuk mentransfer torsi, sisi ujung dengan perlindungan Baja .Bahan roller atas adalah 42CrMo, pengerasan panas adalah HB220-300.

perangkat penggerak utama:
Dengan motor Hidrolik, tiga gigi reduksi kecepatan, torsi transmisi ke roller atas.Perangkat ini termasuk motor dan gear box pengurangan kecepatan.Catu daya sesuai dengan kebutuhan pelanggan

Perangkat rol bawah:
Penopang rol bawah di bawah bantalan, rumah bantalan di kedua sisi rak dipasang di dalam trek, bagian bawah piston dan silinder terhubung.Bantalan cairan di bawah tekanan dapat naik dan turun di sepanjang rel, sesuai dengan ukuran batang dorong, pelat baja di bawah gaya penjepit rol yang dibutuhkan oleh katup kontrol tekanan sistem hidrolik disesuaikan.Penambahan rol bawah bawah dapat menggulung penyesuaian, meningkatkan akurasi produk di bawah bahan yang sama dengan baja paduan kualitas gulungan 45 #, pengerasan perlakuan panas adalah HB220-300

Perangkat rol samping:
Sisi bantalan rol di alas bantalan radial, bantalan di kedua sisi rak dipasang di dalam trek, bagian bawah piston dan silinder oli terhubung.Bantalan dalam cairan di bawah tekanan, dapat dimiringkan ke atas dan ke bawah di sepanjang rel, ukuran batang piston gaya dorong sesuai dengan kebutuhan pelat baja oleh katup kontrol tekanan sistem hidrolik disesuaikan.Baja paduan kualitas gulungan samping, pengerasan perlakuan panas adalah HB220-280.

Perangkat terbalik:
Menggulingkan perangkat melalui silinder minyak , engsel robek dan mengemudi terbalik pada bantalan rol pesawat terbalik untuk menghapus produk.

Data teknis,

komponen rinci:
1. Daya utama: Listrik Siemens
2. Elemen elektronik utama: Siemens Jerman atau Schneider France;
3. Axletree: Bantalan pelurus diri baris ganda
4. Motor utama: Siemens buatan China
5. Pengontrol logika yang dapat diprogram PLC: OMRON, Jepang
6. Katup hidrolik: YUKEN, Taiwan
7. Pompa roda gigi: buatan China Taiwan;
8. Roller Kerja: Bahan roller kerja dengan baja Paduan 42CrMo.
9. Sistem tampilan digital:DeltaLayar sentuh

10 Transduser: OMRON, Buatan Jepang
11. Sistem pelumasan otomatis: Sambungan Sino-Jepang, yang memiliki alarm blok

Karakter utama

• Pesawat lentur khusus, kontrol numerik.
• HMI (antarmuka mesin manusia), operasi cerdas.
• Kompensasi diri, operasi tunggal, efisiensi tinggi, aman dan nyaman.
• Banyak model untuk pilihan, model kontrol numerik ekonomi, kontrol numerik terkomputerisasi TC.
• Dengan fungsi kerucut bergulir.

Spesifikasi Seri W11S,
