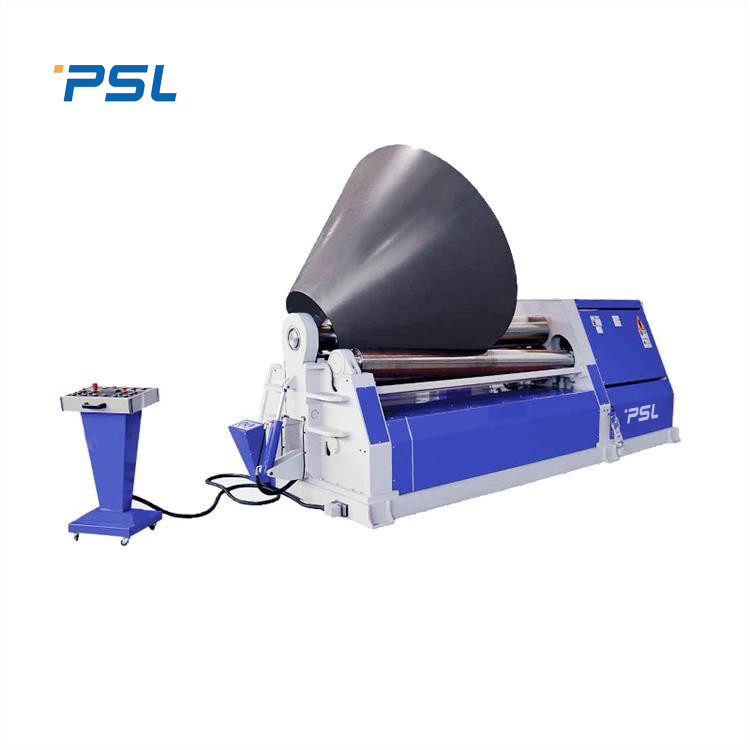

CNC 4 rol pelat kerucut mesin rolling Mesin bending logam stainless steel
Karakteristik utama:
Mesin bending pelat empat rol CNC memiliki fungsi pra-tekuk ujung lembaran.Mesin memiliki empat gulungan kerja.Gulungan kerja adalah salah satu komponen terpenting dari mesin pembengkok pelat 4-rol.
Gulungan Bahan: baja paduan 42CrMo, pendinginan dan perlakuan temper membuat kekuatan gulungan kerja mencapai HB241-260, sifat mekanik yang komprehensif, kekuatan tinggi, ketahanan aus yang kuat, cocok untuk pekerjaan beban tinggi, umur panjang.
Perpindahan pengangkatan dikendalikan oleh sensor dan PLC, secara otomatis diratakan, dan ditampilkan di layar.
Mesin rolling plat 4-roldengan banyak jenis disambut oleh pelanggan.Dengan tingkat teknis yang tinggi, fungsi yang lengkap, presisi tinggi, dan pengoperasian yang mudah, mesin bending plat 4-roll adalah model yang ideal untuk rollingbulat, busur, kerucut, dan benda kerja berbentuk khusus.
Fitur utama,
- Pra-tekuk dan pembentukan ujung pelat dapat diselesaikan tanpa berputar setelah pelat baja dimuat.
- Bantalan rol bulat yang sangat tahan lama digunakan pada setiap rol mesin bending 4 gulungan.
- Produk Yuken atau Rexroth digunakan untuk grup katup utama dalam sistem hidrolik.Blok katup adalah saluran aliran casting, luapan besar, resistansi rendah, kehilangan tekanan rendah, dan pembangkitan panas rendah, yang membuat kinerja mesin bending 4 gulungan menjadi lebih andal.
- Sistem hidraulik dari mesin pembengkok pelat 4 gulungan memastikan kebersihan sistem dengan pengisap oli dan filter oli balik.Filter udara memastikan pernapasan normal tangki bahan bakar dan penguapan air.Juga dilengkapi dengan perangkat pengisian bahan bakar terpusat.
- Bingkai tip dilengkapi dengan silinder tip, kepala tip dapat dimiringkan dan tegak yang nyaman untuk diambil benda kerja.Pemutaran dan pengaturan ulang badan bantalan putar dilengkapi dengan perangkat yang saling terkait.Gerakan dapat dilanjutkan setelah badan bantalan diatur ulang, yang berperan dalam perlindungan keselamatan.
- Ekor gulungan atas dilengkapi dengan perangkat keseimbangan, yang menyeimbangkan gulungan atas saat badan bantalan dibalik.Roll atas berada dalam keadaan seimbang dengan mekanisme keseimbangan saat material dibalik sehingga benda kerja berbentuk silinder dapat dengan mudah dikeluarkan.
- Mesin bending 4 roll mengadopsi basis integral, yang kuat dalam kekakuan, mudah diangkat dan dipasang.Rangka dan alasnya dilas dan diproses dengan perlakuan penuaan anil yang menghilangkan tekanan internal dan meningkatkan presisi mesin pembengkok.Seluruh struktur mesin bending 4 roll terdiri dari blok bangunan.
Struktur utama mesin:
Keuntungan Mesin Bending Plat 4-Rolls,
Perpindahan pengangkatan rol bawah dan rol lateral alat berat dikendalikan oleh PLC, secara otomatis diratakan, tampilan digital di layar, akurasi sinkronisasi ±0.2mm.
Roller bawah dan roller lateral dari mesin bending 4 roll dapat dimiringkan pada salah satu ujungnya.
Mesin rolling bending pelat dilengkapi dengan meja operasi yang dapat dipindahkan, yang lebih nyaman digunakan oleh operator.Layar sentuh menampilkan empat posisi gulungan kerja dan membuat operator jelas dalam sekejap.
sistem ontrol mengadopsi pengontrol yang dapat diprogram PLC dari perusahaan yang terkenal secara internasional.Sistem ini memiliki pengaturan parameter, pengeditan data, alarm yang baik, memori matikan, antarmuka manusia-mesin, tampilan status, perhitungan waktu nyata, penyimpanan file, mode debugging, mode manual, mode kontrol program, pengeditan file, diagnosis mandiri kesalahan , penilaian cerdas atas kesalahan pengoperasian, dan fungsi perlindungan lainnya;Juga memiliki keunggulan kemampuan anti-interferensi yang kuat.
Sensor presisi tinggi digunakan untuk mengangkat dan memindahkan sensor roller bawah dan lateral alat berat, yang memastikan akurasi posisi dan mewujudkan pemantauan posisi setiap roller.
Spesifikasi Teknis Utama,
| Jenis |
Ketebalan
(mm)
|
Ketebalan pra-tekuk (mm) |
Panjang dari
Rol (mm)
|
Piring
kekuatan hasil
(Mpa)
|
Dia.gulungan atas (mm) |
Dia.gulungan bawah
(mm)
|
Dia.dari gulungan samping (mm) |
Daya motor (KW) |
| W12-4 × 2000 |
4 |
3.5 |
2050 |
245 |
160 |
140 |
120 |
3 |
| W12-6×2000 |
6 |
5 |
2050 |
245 |
190 |
170 |
150 |
4 |
| W12-8 × 2000 |
8 |
6.5 |
2050 |
245 |
210 |
190 |
170 |
5.5 |
| W12-10 × 2000 |
10 |
8 |
2050 |
245 |
230 |
210 |
190 |
7.5 |
| W12-12×2000 |
12 |
10 |
2050 |
245 |
270 |
250 |
210 |
11 |
| W12-16 × 2000 |
16 |
13 |
2050 |
245 |
300 |
270 |
220 |
11 |
| W12-20 × 2000 |
20 |
16 |
2050 |
245 |
330 |
300 |
240 |
11 |
| W12-25×2000 |
25 |
20 |
2050 |
245 |
360 |
330 |
250 |
15 |
| W12-30 × 2000 |
30 |
25 |
2050 |
245 |
390 |
360 |
300 |
18.5 |
| W12-35×2000 |
35 |
28 |
2050 |
245 |
430 |
390 |
330 |
22 |
| W12-40 × 2000 |
40 |
32 |
2050 |
245 |
460 |
420 |
360 |
30 |
| W12-45×2000 |
45 |
36 |
2050 |
245 |
510 |
460 |
390 |
37 |
| W12-50 × 2000 |
50 |
40 |
2050 |
245 |
550 |
510 |
420 |
45 |
| W12-4 × 2000 |
4 |
3.5 |
2550 |
245 |
190 |
170 |
150 |
4 |
| W12-6×2500 |
6 |
5 |
2550 |
245 |
210 |
190 |
170 |
5.5 |
| W12-8×2500 |
8 |
6.5 |
2550 |
245 |
230 |
210 |
190 |
7.5 |
| W12-10 × 2500 |
10 |
8 |
2550 |
245 |
270 |
250 |
210 |
11 |
| W12-12×2500 |
12 |
10 |
2550 |
245 |
300 |
270 |
220 |
11 |
| W12-16×2500 |
16 |
13 |
2550 |
245 |
330 |
300 |
240 |
11 |
| W12-20 × 2500 |
20 |
16 |
2550 |
245 |
360 |
330 |
250 |
15 |
| W12-25×2500 |
25 |
20 |
2550 |
245 |
390 |
360 |
300 |
18.5 |
| W12-30 × 2500 |
30 |
25 |
2550 |
245 |
430 |
390 |
330 |
22 |
| W12-35×2500 |
35 |
28 |
2550 |
245 |
460 |
420 |
360 |
30 |
| W12-40 × 2500 |
40 |
32 |
2550 |
245 |
510 |
460 |
390 |
37 |
| W12-45×2500 |
45 |
36 |
2550 |
245 |
550 |
510 |
420 |
45 |
| W12-4 × 3000 |
4 |
3.5 |
3100 |
245 |
210 |
190 |
170 |
5.5 |
| W12-6 × 3000 |
6 |
5 |
3100 |
245 |
230 |
210 |
190 |
7.5 |
| W12-8 × 3000 |
8 |
6.5 |
3100 |
245 |
270 |
250 |
210 |
11 |
| W12-10 × 3000 |
10 |
8 |
3100 |
245 |
300 |
270 |
220 |
11 |
| W12-12 × 3000 |
12 |
10 |
3100 |
245 |
330 |
300 |
240 |
11 |
| W12-16 × 3000 |
16 |
13 |
3100 |
245 |
360 |
330 |
250 |
15 |
| W12-20 × 3000 |
20 |
16 |
3100 |
245 |
390 |
360 |
300 |
18.5 |
| W12-25 × 3000 |
25 |
20 |
3100 |
245 |
430 |
390 |
330 |
22 |
| W12-30 × 3000 |
30 |
25 |
3100 |
245 |
460 |
420 |
360 |
30 |
| W12-35 × 3000 |
35 |
28 |
3100 |
245 |
510 |
460 |
390 |
37 |
| W12-40 × 3000 |
40 |
32 |
3100 |
245 |
550 |
510 |
420 |
45 |
| W12-50 × 3000 |
50 |
40 |
3100 |
245 |
610 |
560 |
480 |
55 |
| W12-60 × 3000 |
60 |
48 |
3100 |
|
