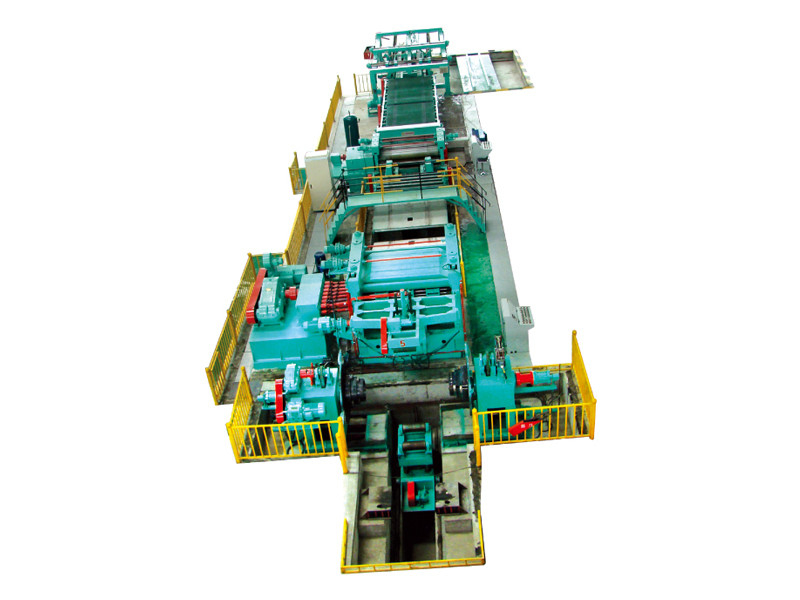

Hot Rolled Hr Slitting Line Pickling Steel Coil Slitting Machine Uncoiler Shearing Stacking

HR / pickling steel coil uncoiling-leveling-shear-stacking CNC dipotong untuk memanjang jalur produksi

Performa dan fitur:

1. Presisi Tinggi.Kerataan lembaran yang sangat sempurna dengan menggunakan alat perata "empat-tinggi" dan "enam-tinggi".

2. Menghilangkan gelombang tepi dan gesper tengah dengan mendekati deretan gulungan cadangan di mesin perata.

3. Kapasitas produksi dan laju aliran yang tinggi dengan peniruan waktu perkakas yang ketat dan kecepatan produksi yang tinggi.

4. Akurasi pemotongan yang tepat dan angularitas lembaran.

5. Memotong dengan sedikit gerinda dengan gunting pemangkas tepi dan geser potong-ke-panjang.

6. Akurasi susun yang tinggi dengan menggunakan sistem susun individual.

Baris ini berlaku untuk:

1. Bahan pelat koil: baja karbon, (pengawetan plate≤4mm)
2. Ketebalan gulungan strip: 1—6mm
3. Lebar pelat melingkar yang dapat diproses: 800—2000mm
4. Pelat melingkar ID: ф508mm--ф610mm--ф760mm
5. Pelat melingkar OD: ≤ф2200mm
6. Berat pelat melingkar: 30T

Parameter teknis:

1. Kecepatan leveling: 0—60m/mnt
2. Presisi panjang pemotongan: ± 0,5mm (dengan ketebalan 2mm, panjang 2000mm)
3. Toleransi diagonal: ±1.0mm (dengan panjang 2000mm)
4. Kecepatan pemotongan: ≤20pcs/min (dengan panjang 2000mm)
5. Panjang penumpukan material: 1000—6000mm (sisi dan belakang perangkat pelepasan, masing-masing satu set)
6. Maks.tinggi untuk susun: 500mm
7. Total daya motor: kira-kira.240KW

Perangkat tersusun:

1. Sadel koil ；
2. Troli koil ；
3. Uncoiler ekspansi Hidraulik Ganda ；
4. Pengepresan dan penuntun hidraulik, perangkat kepala sekop ；
5. Pinch & Pre-leveler;
6. Jembatan perantara ；
7. Perangkat register lateral ；
8. Mesin leveling dan mesin pengukur panjang ；
9. Mesin geser ；
10. Konveyor Tali ；
11. Bingkai untuk koleksi ；
12. Meja angkat berbentuk X ；
13. Bongkar mobil 2 set ；
14. Sistem hidrolik dan pneumatik ；
15.  Lemari listrik dan panel operasi
