CNC Coil Cut Ke Garis Panjang Cr Hr Coil Slitting Machine Steel Leveling Cutting Heavy Duty

CNC Coil Cut To Length Line Cr Hr Coil Slitting Machine Steel Leveling Cutting Heavy Duty
CNC Coil Cut To Length Line Cr Hr Coil Slitting Machine Steel Leveling Cutting Heavy Duty

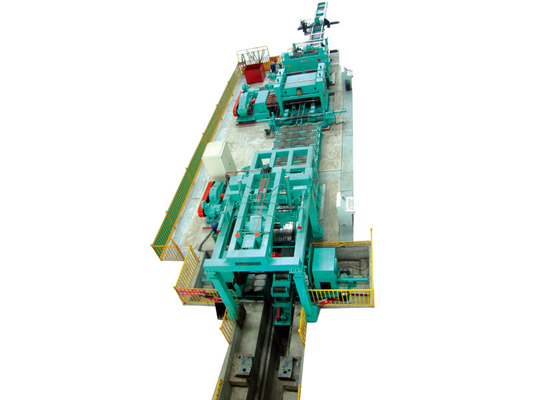

Gambar besar :  CNC Coil Cut Ke Garis Panjang Cr Hr Coil Slitting Machine Steel Leveling Cutting Heavy Duty

Detail produk:
Tempat asal: CINA
Nama merek: PSL
Nomor model: CTL-(3-12)x(800-2200)
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 set
Harga: Negotiable
Kemasan rincian: Telanjang dalam wadah
Waktu pengiriman: 120-150 hari
Syarat-syarat pembayaran: L/C, T/T
Menyediakan kemampuan: 5-10 set
Detil Deskripsi produk
Nama Produk: 16X2200mm gulungan meratakan, memotong pelat garis lembaran galvanis atau karbon atau stainless stee Aplikasi: Pabrik Manufaktur Pemotongan lembaran logam, Garis potong memanjang, Garis potong
Bahan gulungan: Kumparan baja karbon, Kumparan baja tahan karat, Kumparan aluminium Layar sentuh: ViewNiew atau Siemens
Sistem pengaturan: Siemens atau Omron PLC, Pembalik: Parker, Eurotherm, Siemens
Ketebalan gulungan bahan: 3-12.0mm; 3-12.0mm; 4x16mm 4x16mm ID pelat melingkar: ф508mm--ф610mm--ф760mm
Max. Maks. Coiled plate OD Pelat melingkar OD: 2200mm Lebar: 800~2200mm
Berat Koil (T): 30 ton Kecepatan Jalur: 0-30 m/mnt
Panjang pemotongan: 2000-12000mm Ketepatan meratakan: 0,5 ±mm/m
Decoiler: Hidrolik, Kepala ganda Daya Nilai Total: 140 -280kw
Tegangan: 220V/380V/415V/600V, 50HZ/60HZ,3Ph Warna: Hijau, Biru, Putih,, atau Disesuaikan
Jaminan: 12 bulan setelah menginstal dan menguji. Layanan purna jual disediakan: Insinyur tersedia untuk melayani mesin di luar negeri, dukungan teknis Video
Cahaya Tinggi:

CNC Coil dipotong menjadi garis panjang PSL

,

mesin menggorok cr PSL

,

garis menggorok jam PSL

Heavy Duty HR steel coil leveling dan mesin pemotong CNC dipotong memanjang





Performa dan fitur:

Seni lini produksi ini digunakan untuk memotong berbagai jenis gulungan SDM menjadi pelat datar melalui proses pelepasan, perataan, dan pemotongan.



Baris ini terdiri dari uncoiler kepala ganda mobil koil, penjepit hidrolik dan pengupas koil, pra-leveler, perata akhir perangkat pemandu, pengukur panjang enkoder, geser, penumpuk, sistem kontrol listrik, sistem hidrauliom, dll





PROSES TEKNOLOGI & PARAMETER:



     Proses pemangkasan tepi dan perataan:

Pengosongan—uncoiling—menekan & memandu—cubit dan pra-ratakan—panduan—pemangkasan tepi—penggulung skrap—panduan—perataan—kode dan pengukur—dipotong memanjang—cubit dan jatuhkan—mengumpulkan—membongkar.



Parameter teknis utama:



BARANG PARAMETER
Spesifikasi Bahan pelat baja karbon Q235
Ketebalan 3mm—12mm
Lebar 800mm—2200mm
ID pelat koil φ500mm—φ800mm
Pelat koil OD φ1000mm—φ2100mm
Maks.berat 35T
Selesaikan spesifikasi produk Panjang pengukur untuk memotong 2000mm—12000mm

Presisi pemotongan:

Toleransi panjang

Toleransi diagonal

Yang lain



±1,5mm

±2,0 mm

sesuai dengan ketentuan GB/T709-88

Kecepatan meratakan 0—26 m/mnt
Ketebalan maksimal pemangkasan tepi 12mm

Memo lebar: 3mm-5mm

6mm-12mm

1,5 kali hingga 3,0 kali dari ketebalan koil

Lebih dari ketebalan kumparan

Elevasi garis 800mm









































Model 2-8x2000mm 3-12x2200mm 4-16x2200mm
Ketebalan (berdasarkan baja tipe Q235) 2-8mm 3-12mm 4-16mm
Lebar 900-2000mm 900-2200mm 900-2200mm
Berat koil 30T 35T 35T
Toleransi pemotongan ±1mm ±1mm ±1mm
Panjang pemotongan 1000-8000mm 2000-12000mm 2000-12000mm
Kecepatan meratakan 0-28 m/mnt 0-25 m/mnt 0-25 m/mnt
Daerah yang diduduki 28x9m 35x10m 38x10m
Kekuatan 140kw 220kw 280kw










Perangkat/peralatan yang disusun:



TIDAK. PERANGKAT KUANTITAS
1 Pelana koil berbentuk V 2 buah
2 Mobil koil hidrolik 1 buah
3 Uncoiler hidrolik 2 buah
4 Mesin pre-leveling hidrolik untuk menekan dan memandu, kepala sekop, mencubit 1 set
5 Meja kerja transisi No.1 (4m) 1 buah
6 Perangkat Pemandu Hidraulik No.1 1 buah
7 mesin pemangkas tepi 1 buah
8 Penggulung skrap hidrolik 1 set
9 Meja kerja transisi No.2(4m) 1 buah
10 Perangkat pemandu No.2 1 buah
11 Mesin leveling 1 set
12 Perangkat kode dan pengukur (penjepit pelat belakang) 1 set
13 Mesin potong 13×2500mm 1 buah
14 Perangkat penjepit pendulum 1 buah
15 Bongkar boneka (penumpuk) 1 set
16

Sistem hidrolik dan sistem pneumatik

(sumber udara oleh pengguna sendiri)

1 set
17 Sistem kontrol listrik 1 set
