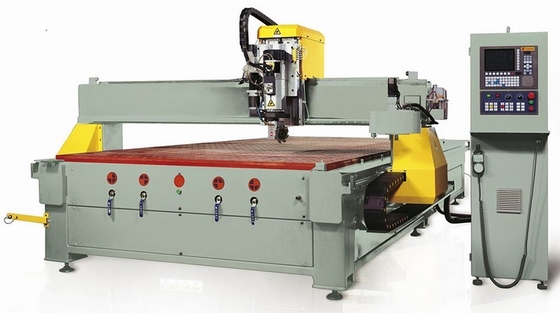

Ukuran besar 2060 atc plat aluminium, CNC router, mesin penggilingan, Pusat permesinan Panel CNC,
Deskripsi Produk Rinci:
1. Lubang pemasangan untuk berbagai lembaran logam dan aluminium, peluncuran dan lubang berbentuk lubang kunci, pemotongan dan proses pemesinan lainnya.
2. Tidak ada perlengkapan vakum untuk menyelesaikan semua lubang, slot, pemotongan yang memproses bidang kerja yang sama, dengan efisiensi tinggi.
3. Menggunakan sistem PA CNC Jerman impor berkualitas tinggi, ia memiliki antarmuka pengguna yang baik.
4. Penggunaan spindle berkecepatan tinggi berpendingin udara HSD Italia yang diimpor, penyelesaian berkualitas tinggi dari semua penggilingan pengeboran.
5. Motor servo Yaskawa berkualitas tinggi, sekrup bola yang diimpor dari Taiwan dan moral, dan bantalan geser linier nsk dan agensi lain untuk memastikan bahwa perangkat memiliki akurasi tinggi.
6. Sumbu C yang dikontrol servo otomatis di sudut mana pun, sudut mana pun dapat dipotong.
7. Perangkat kepala sudut sumbu C dapat dipasang gergaji pisau 120-Φ215mm (Opsional).
8. Stasiun bergerak dengan enam majalah berputar, penggantian alat otomatis.
9. Perangkat pelindung memiliki sistem klem dan otomatisasi pneumatik.
10. Penggunaan sistem pendingin semprot, perawatan alat pendingin.
| Parameter teknis utama: |
| Jenis mesin |
KT-4020 |
KT-6020 |
| Area kerja: sumbu X / sumbu Y / sumbu Z |
4020/2020/200 mm |
6000/2020/200mm |
| Presisi: Pemosisian |
±0,08 mm |
| Pengulangan |
±0,02 mm |
| Pengeboran dan penggilingan vertikalitas |
0,1/100 mm |
| Silindrisitas |
0,1 mm |
| Kekasaran permukaan permukaan pemotongan |
Ra12.5 um |
| Tingkat makan: sumbu X / sumbu Y / sumbu Z |
42/32/18 m/mnt |
| sumbu-C |
300r/mnt |
| Waktu penggantian alat |
20-an |
| Spindel: daya / kecepatan |
7.5kw/18000 rpm |
| Motor servo (Yaskawa): sumbu X / sumbu Y / sumbu Z / sumbu C / R (toko alat) |
0.85+0.85/0.85/0.85/0.4/0.4 kw |
| Diameter chuck pengeboran dan penggilingan |
16/pisau gergaji 120~215 mm |
| Tegangan / Daya total |
380V 50 HZ/10 KW |
| Dimensi keseluruhan: |
4900×3200×1755 mm |
6900x3200x1755
mm
|
| Dimensi Kotak Kontrol: |
600×1400×1800 mm |
| Sumber daya yang diperlukan: |
20 KVA |
| Tekanan udara |
6~8 kg/cm2 |
Konfigurasi peralatan:
1 motor spindel: 7.5KW (ATC) HSD Italia mengimpor spindel bermotor berkecepatan tinggi;
2 semua rangka struktur baja: perawatan stres, pemesinan presisi;
3 rel panduan: Sumbu X, Y, Z diimpor rel panduan linier (rel panduan presisi HIWIN Taiwan);
4 X, transmisi sumbu Y: penggunaan drive rak gigi presisi tinggi yang diimpor (KHK Jepang);
Transmisi poros 5 Z: penggerak sekrup bola presisi tinggi yang diimpor (Taiwan HIWIN);
6 posisi alat: perpustakaan alat putar seluler 6 stasiun;2 set pegangan ISO30 yang diimpor dari Italia;.
7 dilengkapi dengan perangkat pengaturan alat otomatis untuk detektor panjang untuk mendeteksi panjang alat;
8 meja kerja: adsorpsi vakum empat meja partisi, dengan perangkat penjepit slot tipe T;
9 sistem penggerak: mengadopsi sistem penggerak servo brushless AC digital yang diimpor;
10 towline: teknologi Jerman;
11 perangkat pendingin semprot 1 set
12 pompa vakum 1 set
13 sistem operasi kontrol industri profesional, 1 set;
14 pengontrol portabel 3D 1 set;
15 kotak kontrol: komponen listrik utama, kontrol industri, sistem kontrol semuanya diimpor;
16 sistem operasi: penggunaan sistem kontrol PA Jerman;
17 sistem CNC, sistem perangkat lunak
