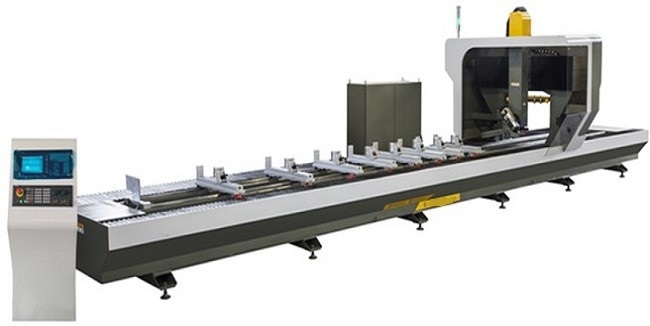

4 Axis CNC Aluminium Cutting Machine Profil Mesin Pengeboran Dan Penyadapan PVC Cnc

4-sumbu CNC Machining Center profil paduan aluminium PVC CNC pemotongan pengeboran penggilingan dan mesin penyadapan





Deskripsi Produk Rinci:



Sangat cocok untuk penggilingan, pengeboran, pemotongan dan proses lain dari profil paduan aluminium, PVC, paduan ringan dan bahan lainnya.



Penjepitan satu kali dapat menyelesaikan pemrosesan permukaan sudut apa pun - 110 ~ + 110 dengan efisiensi kerja yang tinggi.



Dilengkapi dengan sistem CNC Siemens 828d, ia memiliki operasi yang cepat, kinerja yang sangat baik, dan fungsi yang kuat.



Dilengkapi dengan spindel bermotor berkecepatan tinggi HSD Italia dan penggerak Servo Siemens.



Majalah seluler dengan posisi alat 6/8.Fixture dapat secara otomatis mengidentifikasi posisi kerja dan bergerak dan menjepit dengan sendirinya.



Sekrup bola HIWIN, rel pemandu linier, rak impor, dan suku cadang pneumatik Taiwan Air-tec diadopsi.



Peralatan dilengkapi dengan perangkat pelindung, indikasi keselamatan dan fungsi alarm kesalahan.





Parameter teknis utama:



Jenis mesin	KT-S860-4
Dimensi pemesinan: Perjalanan sumbu X	8500mm
Perjalanan sumbu Y (3-sumbu) Perjalanan sumbu Y (4 sumbu)	650mm 600mm
perjalanan sumbu Z	500mm
Rentang sudut sumbu-A	- 110︒- +110︒
Area kerja: sumbu X / sumbu Y / sumbu Z	8500/6500/500 mm
Presisi: Pemosisian	± 0,05 mm
Pengulangan sumbu X sumbu Y sumbu Z sumbu-A	±0,02 mm ±0,015 mm ±0,01 mm ±0,01 mm
Pengeboran dan penggilingan vertikalitas	0,1/100 mm
Silindrisitas	0,1 mm
Kekasaran permukaan permukaan pengeboran dan penggilingan	Ra1.6 um
Tingkat makan: sumbu X / sumbu Y / sumbu Z	70/40/40 m/mnt
sumbu-A	102 putaran/menit
Waktu penggantian alat	8 detik
Spindle: daya / kecepatan (Spindler HSD Italia)	7.5kw/24000 rpm
Motor servo (Yaskawa): sumbu X / sumbu Y / sumbu Z / sumbu A	3.3/2.3/3.3/0.85/kw
Diameter chuck pengeboran dan penggilingan	16/pisau gergaji 120~215 mm
Tegangan / Daya total	380V 50 HZ/20 KW
Dimensi keseluruhan:	11300×2500×3200 mm
Dimensi Kotak Kontrol:	600×1400×1800 mm
Sumber daya yang diperlukan:	20 KVA
Tekanan udara	6~8 kg/cm2











































































































KT-S860 Kapasitas pemrosesan dasar:



Penggilingan & slotting	Mesin panggul	Mesin pengeboran	Penggilingan wajah	pemotongan
8 Pisau penggilingan	8 Pisau penggilingan	12 kepala pengeboran	60 pisau penggilingan	160 mata gergaji
Kecepatan 18000r/m	Kecepatan 15000r/m	Kecepatan 3000r/m	Kecepatan 10000r/m	Kecepatan 4000r/m
kedalaman pemotongan 4 mm	lebar pemotongan 8mm	persyaratan proses pengeboran:	Kedalaman penggilingan 3 mm	Persyaratan proses pemotongan:
Kecepatan umpan 3m / mnt	Kecepatan umpan 3m / mnt	0,8 m/mnt	3m/mnt	1m/menit





Konfigurasi peralatan:

1 motor spindel: 7.5KW (ATC) HSD Italia mengimpor spindel bermotor berkecepatan tinggi;

2 semua rangka struktur baja: perawatan stres, pemesinan presisi;

3 rel panduan: Sumbu X, Y, Z diimpor rel panduan linier (rel panduan presisi HIWIN Taiwan);

4 X, transmisi sumbu Y: penggunaan drive rak gigi presisi tinggi yang diimpor;

Transmisi poros 5 Z: penggerak sekrup bola presisi tinggi yang diimpor (Taiwan HIWIN);

6 Sebuah poros berputar poros;

6 posisi alat: perpustakaan alat putar seluler 6 stasiun;Italia mengimpor pegangan ISO30;.

7 dilengkapi dengan perangkat pengaturan alat otomatis untuk detektor panjang untuk mendeteksi panjang alat;

8 meja kerja: 8 set perlengkapan pemosisian otomatis, dengan perangkat penjepit slot tipe T;

9 sistem penggerak: mengadopsi unit penggerak servo brushless Siemnes;

10 towline: teknologi Jerman;

11 perangkat pendingin semprot;

12 Instrumen pengaturan alat: secara otomatis mendeteksi panjang alat;

13 Siemens 828D mengontrol sistem operasi

14 pengontrol portabel 3D 1 set;

15 kotak kontrol: komponen listrik utama, kontrol industri, sistem kontrol semuanya diimpor;

16 sistem operasi: Sistem kontrol Siemens;

17 Sistem CNC, sistem perangkat lunak Siemens
