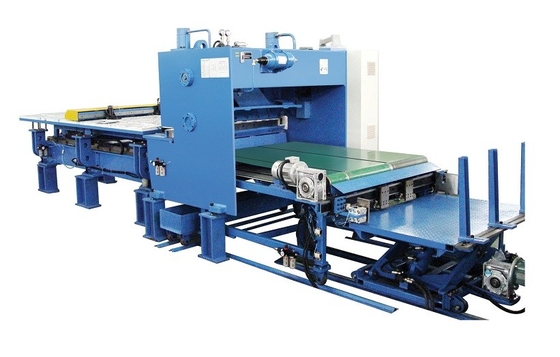

Lembaran logam Servo Otomatis Pengumpanan depan hidrolik Shearing and Stacking line
Fitur dan karakteristik,
1. Menggunakan komputer desain Auto-CAD.Rangka garis penuh, dudukan bilah dan meja makan/pengukur depan dianalisis oleh perangkat lunak analisis elemen hingga ANSYS untuk memastikan rasionalitas dan kekuatan rangka dan struktur.Itumencukursayang line mengadopsi semua baja yang dilas terstruktur, perawatan getar penuaan untuk menghilangkan stres internal, dengan kekakuan dan stabilitas yang baik.

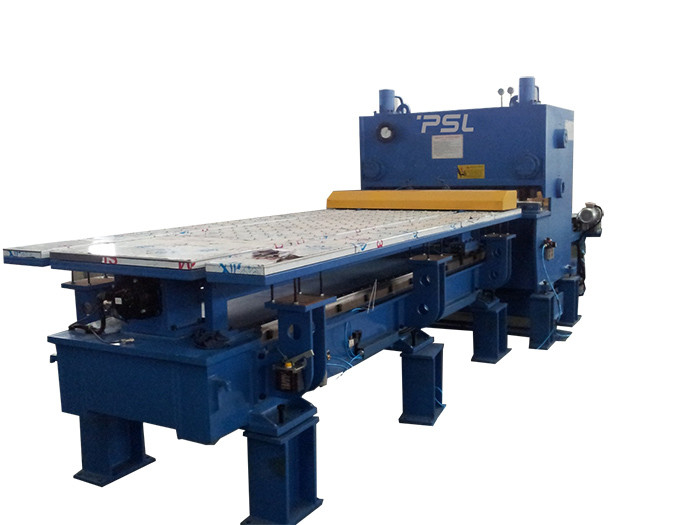

2. Menggunakan meja makan depan yang panjang, seluruh proses, dan menghilangkan stres, dengan kekakuan dan integritas yang kuat;sekrup bola, panduan gerakan rolling yang fleksibel dan andal;penghapusan defleksi pelat panjang;penjepit pneumatik, sistem ke belakang vertikal, data dapat dijadwalkan geser terus menerus makan otomatis.
3. Garis geser inimengadopsi pengontrol CNC Delem DAC310T atau DAC360T atau Cybelec T8 untuk mengontrol dan menggerakkan pengukur depan / sumbu makan (panjang pemotongan),Sudut pemotongan, dan celah / celah Bladessesuai dengan ketebalan dan panjang pelat yang berbeda.
Kontroler CNC DELEM DAC310T atau DAC360T Kenyamanan geser di ujung jari Anda.Ini meningkatkan kualitas geser dan geser yang efektif.
Fitur Pengontrol DAC360T
Perumahan berbasis panel
- Layar LCD cerah
- Kontrol pengukur belakang / depan
- Tarik kembali fungsi
- Sudut pemotongan dan kontrol celah
- Batasan panjang stroke
- Gerakan manual semua sumbu
- Kontrol paksa
- Pengukuran ketebalan lembaran
- Kembali ke fungsi Pengirim
- Sumbu servo kedua dan ketiga (DAC-362T)
- Dukungan lembar
4. Mesin standar kami dirakit dengan motor normal.Tapi sekarang satu motor servo berdaya tinggi baru dapat diterapkan ke mesin geser kami.Motor servo lebih hemat energi dan perlindungan lingkungan serta mengurangi biaya produksi.
Motor servo motor biasa
5.Sistem kontrol hidraulik terintegrasi yang canggih, memiliki keandalan yang baik.lebih dapat diandalkan dan mudah untuk perawatan. Sistem hidraulik menggunakan akumulator kantong kulit sebagai energi tambahan, menyerap dampak tekanan pada saat yang bersamaan, mesin berjalan dengan lancar dan memiliki kebisingan yang rendah.
6. Pisau persegi panjang dengan empat ujung tombak untuk memperpanjang masa kerja, sudut geser yang dapat disesuaikan untuk mengurangi distorsi lembaran.
Dudukan bilah atas memiliki struktur miring ke dalam untuk memfasilitasi pemasukan material dan juga meningkatkan akurasi benda kerja
Spesifikasi Geser QC11K-4x20/3000,
| Jenis |
QC11K-4x2000/3000 |
| Maks.Ketebalan pemotongan |
4mm (baja ringan)
2mm (baja tahan karat)
|
| Maks.Lebar pemotongan |
2000mm |
| Maks.Stroke pengukur depan |
3000mm |
| Waktu pukulan |
10-35/menit |
| Sudut geser |
0.5-2.5Derajat |
| Kedalaman tenggorokan |
100mm |
| Tinggi meja kerja |
1000mm |
| Lebar meja kerja |
500mm |
| Daya motor utama |
5.5kw |
| Motor servo dengan daya pengukur depan |
1.5kw |
| Pompa minyak |
25L / mnt |
| Dimensi Geser: |
2750x1700x1900 |
| Ukuran meja makan depan |
4500x2000x1000 |
| Berat bersih geser. |
4.2Ton |
| Volt. |
380V, 50HZ
|
Konfigurasi standar,
| Model opsional |
Pabrikan |
Catatan |
| sistem CNC |
DAC310T
DAC360T |
DELEM
|
|
| Sistem hidrolik |
Katup solenoida utama |
Rexroth
PERTAMA
|
|
| Pengukur depan |
Motor servo
Sekrup bola + Pemandu linier
|
ESTUN
TAIWAN
|
|
| Pompa minyak |
Pompa oli roda gigi dalam |
Allead
|
|
| Kekuatan utama |
bermotor biasa,
Motor servo (Opsional)
|
Cina
VEICHI
|
|
| Meja kerja depan |
Rak palet dan bola besar |
PSL |
|
| Langkah-langkah keamanan |
Perlindungan pagar baja depan
Perlindungan sensor belakang yang aman (Opsional)
|
PSL |
|
| Kembali perangkat pendukung |
Tidak |
TIDAK
|
|
| Izin pisau |
Penyesuaian bermotor oleh
Pengoperasian pengontrol CNC |
PSL |
|
| Bagian listrik |
Relay Schneider, Kontaktor |
Schneider |
|
| Saklar kaki |
Tidak |
Tidak |
|
| Tenggorokan dalam |
100mm |
|
|
Spesifikasi utama seri QC11K,
| Model |
Maks.
Tkn.
|
Kekuatan hasil |
Maks.Panjangnya |
Sudut |
X.Stroke |
Kekuasaan |
L*W*H(mm) |
Bobot |
| QC11K-6*2500 |
6mm |
450kN/cm |
2500mm |
0,5-2,5 ° |
750mm |
7.5kW |
3140*1740*2040 |
4800Kg |
| QC11K-6 * 3200 |
6mm |
450kN/cm |
3200mm |
0,5-2,5 ° |
750mm |
7.5KW |
3750*1770*2150 |
5800Kg |
| QC11K-6 * 4000 |
6mm |
450kN/cm |
4000mm |
0,5-2,5 ° |
750mm |
11KW |
4830*1840*2150 |
7500Kg |
| QC11K-6 * 5000 |
6mm |
450kN/cm |
5000mm |
0,5-2,5 ° |
750mm |
15KW |
5830*1840*2150 |
13000Kg |
| QC11K-6 * 6000 |
6mm |
450kN/cm |
6000mm |
0,5-3° |
750mm |
15KW |
6480*2100*2300 |
18000Kg |
| QC11K-8 * 2500 |
8mm |
450kN/cm |
2500mm |
0,5-2,5 ° |
750mm |
11KW |
3040*1700*1700 |
5500Kg |
| QC11K-8 * 3200 |
8mm |
450kN/cm |
3200mm |
0,5-2,5 ° |
750mm |
11KW |
3860*1700*1700 |
6200Kg |
| QC11K-8 * 4000 |
8mm |
450kN/cm |
4000mm |
0,5-2,5 ° |
750mm |
11KW |
4640*1700*1700 |
7900Kg |
| QC11K-8 * 5000 |
8mm |
450kN/cm |
5000mm |
0,5~3° |
750mm |
18.5KW |
5400*2400*2000 |
13500Kg |
| QC11K-8 * 6000 |
8mm |
450kN/cm |
6000mm |
0,5~3° |
750mm |
22KW |
6480*2100*2350 |
19000Kg |
| QC11K-8 * 8000 |
8mm |
450kN/cm |
8000mm |
0,5~3° |
750mm |
22KW |
8580*2130*2350 |
29500Kg |
| QC11K-10*2500 |
10mm |
450kN/cm |
2500mm |
0,5-2,5 ° |
950mm |
15KW |
3040*1800*1700 |
6500Kg |
| QC11K-10*3200 |
10mm |
450kN/cm |
3200mm |
0,5-2,5 ° |
950mm |
11KW |
3850*1830*1900 |
7500Kg |
| QC11K-10*4000 |
10mm |
450kN/cm |
4000mm |
0,5-2,5 ° |
950mm |
15KW |
4650*2100*2000 |
11000Kg |
| QC11K-10 * 5000 |
10mm |
450kN/cm |
5000mm |
0,5~3° |
950mm |
15KW |
5750*2100*2000 |
16000Kg |
| QC11K-10*6000 |
10mm |
450kN/cm |
6000mm |
0,5~3° |
950mm |
15KW |
6500*2100*2300 |
24000Kg |
| QC11K-10*8000 |
10mm |
450kN/cm |
8000mm |
0,5~3° |
950mm |
15KW |
6800*2100*2300 |
32000Kg |
| QC11K-13*2500 |
13mm |
450kN/cm |
2500mm |
0,5-2,5 ° |
1000mm |
15KW |
3285*1830*2390 |
7500Kg |
| QC11K-13*3200 |
13mm |
450kN/cm |
3200mm |
0,5-2,5 ° |
1000mm |
15KW |
3855*1830*2390 |
9500Kg |
| QC11K-13*4000 |
13mm |
450kN/cm |
4000mm |
0,5-2,5 ° |
1000mm |
18.5KW |
4850*1830*2390 |
12500Kg |
| QC11K-13*6000 |
13mm |
450kN/cm |
6000mm |
0,5~3° |
1000mm |
30KW |
6850*1930*2650 |
30000Kg |
| QC11K-13*8000 |
13mm |
450kN/cm |
8000mm |
0,5~3° |
1000mm |
30KW |
8950*2130*2850 |
46000Kg |
| QC11K-13*9000 |
13mm |
450kN/cm |
9000mm |
0,5~3° |
1000mm |
45KW |
9980*2130*2850 |
65000Kg |
| QC11K-13*10000 |
13mm |
450kN/cm |
10000mm |
0,5~3° |
1000mm |
45KW |
11050*2500*3100 |
85000Kg |
| QC11K-16*2500 |
16mm |
450kN/cm |
2500mm |
0,5~3° |
1000mm |
22KW |
3440*1940*2830 |
9500Kg |
| QC11K-16 * 3200 |
16mm |
450kN/cm |
3200mm |
0,5~3° |
1000mm |
22KW |
4010*1940*2830 |
11000Kg |
| QC11K-16 * 4000 |
16mm |
450kN/cm |
4000mm |
0,5~3° |
1000mm |
30KW |
5010*1980*2830 |
15500Kg |
| QC11K-16 * 5000 |
16mm |
450kN/cm |
5000mm |
0,5 ~ 3,5 ° |
1000mm |
30KW |
5900*2600*2830 |
25000Kg |
| QC11K-16 * 6000 |
16mm |
450kN/cm |
6000mm |
1~3,5° |
1000mm |
37KW |
6900*2600*2830 |
36000Kg |
| QC11K-16 * 8000 |
16mm |
450kN/cm |
8000mm |
1~3,5° |
1000mm |
45KW |
8900*2900*3430 |
75000Kg |
| QC11K-20 * 2500 |
20mm |
450kN/cm |
2500mm |
1~3° |
1000mm |
30KW |
3440*1980*2830 |
14000Kg |
| QC11K-20 * 3200 |
20mm |
450kN/cm |
3200mm |
1~3° |
1000mm |
30KW |
4010*1900*2830 |
17000Kg |
| QC11K-20 * 4000 |
20mm |
450kN/cm |
4000mm |
1~3,5° |
1000mm |
37KW |
4850*2600*2900 |
22000Kg |
| QC11K-20 * 6000 |
20mm |
450kN/cm |
6000mm |
1~3,5° |
1000mm |
55KW |
6700*3000*3000 |
54000Kg |
| QC11K-30*2500 |
30mm |
450kN/cm |
2500mm |
1~3,5° |
1000mm |
45KW |
3440*1900*2830 |
25000Kg |
| QC11K-30*3200 |
30mm |
450kN/cm |
3200mm |
1~3,5° |
1000mm |
45KW |
4200*1900*3000 |
34000Kg |
Keterangan: Jika parameter ini tidak diperbarui atau diubah dalam waktu, harap dipahami dan hubungi kami melalui Obrolan online atau email.TERIMA KASIH.
