Detail produk:
Syarat-syarat pembayaran & pengiriman:
|

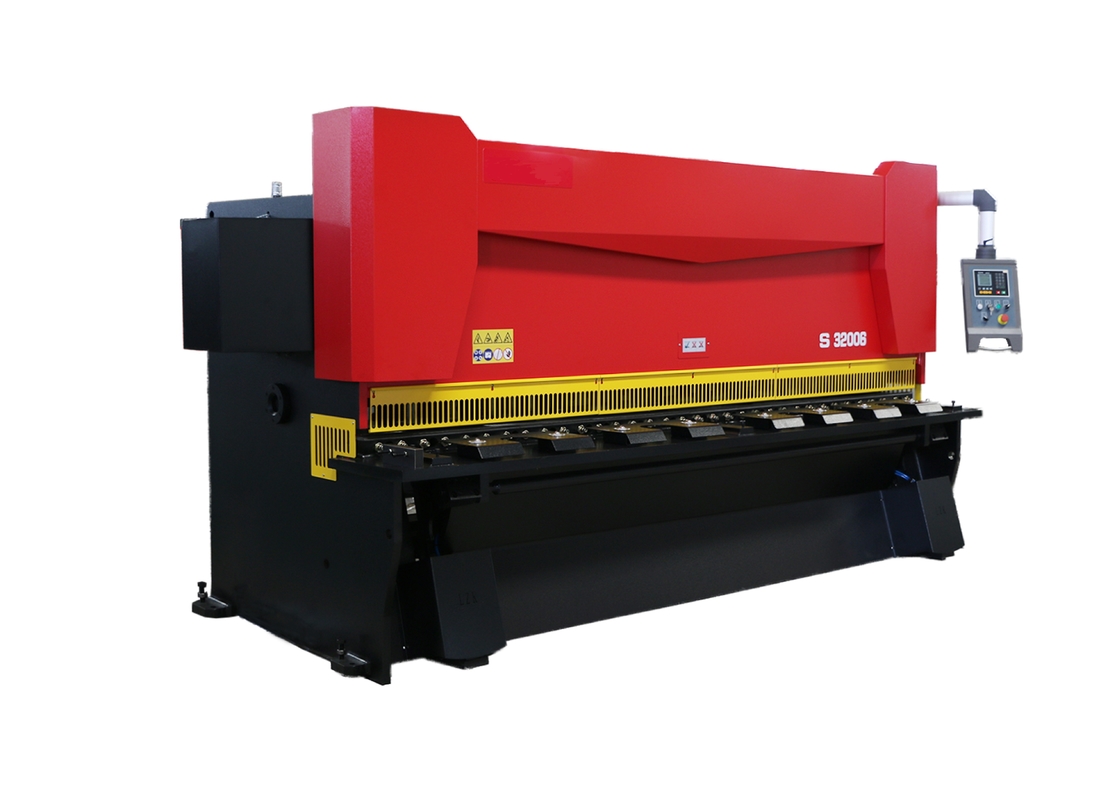

| Nama Produk: | QC11Y-6x3200 CNC mesin geser Hidrolik anti-memutar | Kondisi: | Baru |
|---|---|---|---|
| Aplikasi: | Pemotong Logam Industri, mesin pemotong pelat logam | Memotong Bahan:: | Logam Stainless Steel Baja Karbon Aluminium, MS/SS/GI dll pelat baja |
| Mode kontrol: | Pengontrol NC/CNC ELGO P40T, Delem DAC360T | Sumbu kontrol: | Pengukur belakang, sudut potong, panjang potong, dan jarak pisau |
| Motor utama: | Motor normal, motor Servo menghemat energi | Celah tenggorokan: | 100mm, 200mm, 500mm |
| Pengukur belakang: | Sekrup bola + Pemandu linier, bepergian 750mm | Motor pengukur belakang: | pengemudi servo |
| Penopang belakang: | Perangkat pendukung pemotongan pneumatik belakang untuk pelat tipis | Warna: | Putih + Biru, Abu-abu hitam + Putih, disesuaikan |
| Tegangan: | Disesuaikan, 220V / 380V / 400V 50HZ / 60HZ | Layanan Purna Jual Disediakan: | Insinyur tersedia untuk melayani mesin di luar negeri, dukungan Online, dukungan teknis Video |
| Jaminan: | 1 tahun | ||
| Cahaya Tinggi: | 2mm mesin geser PSL,mesin geser pneumatik PSL,mesin geser lembaran logam pneumatik 8mm PSL |
||
1.Mengadopsi metode analisis elemen hingga UG, desain tambahan CAD, pengelasan integral bingkai dan penghilangan getaran, perlakuan stres internal dan metode pemanasan untuk membuat alat mesin memiliki kekakuan dan ketahanan getaran yang lebih tinggi.Struktur dudukan pahat tipe gerbang, penyetelan jarak bebas blade yang halus secara otomatis, pengembalian akumulatif nitrogen, sistem anti-puntir hidraulik pemotongan belakang.
3. Mesin Geser ini adalah mesin multi fungsi.Pengontrol CNC ke ELGO P40T atau DELEM DAC360Tmemberikan solusi kontrol sentuh yang mudah digunakan dan serbaguna untuk gunting.Berdasarkan permintaan, beberapa sumbu pengukur belakang, sudut potong, panjang langkah, celah/kelonggaran bilah dan penyangga belakang atas/bawah dapat dikontrol, berdasarkan elektronik canggih.Ini meningkatkan kualitas geser dan geser yang efektif.
4. Memperkenalkan teknologi Eropa canggih dan mengadopsi sistem kontrol hidrolik terintegrasi, memiliki keandalan yang baik.lebih dapat diandalkan dan mudah untuk perawatan.Motor Siemens,Sistem hidraulik menggunakan akumulator tipe kandung kemih sebagai sumber energi tambahan, dan secara bersamaan menyerap dampak tekanan dari sistem, sehingga peralatan mesin bekerja dengan lancar dan kebisingan rendah..Pompa Allead dan katup hidrolik Rexroth digunakan pada Shear.
5. Pengukur belakang dirakit sekrup bola presisi tinggi dan pemandu linier.backgauge berjalan disesuaikan dengan motor servo dan mudah disesuaikan dan ditampilkan oleh pengontrol CNC Jerman ELGO P40T, Delem DAC360T.
6. Dilengkapi lighting-alignment, mudah disejajarkan saat digeser.khusus untuk beberapa pengguna yang perlu mengukur ukuran yang berbeda di dua sisi terlebih dahulu, dan kemudian ditebang sesuai dengan garis yang diukur.
7.Struktur pemegang alat tipe gerbang profesional.Pagar yang aman telah dipasang ke mesin untuk menghindari tangan masuk ke holddown dan memotong botak, dan memastikan keselamatan operasi pekerja.
Meja pendukung bola pengangkut universal diadopsi untuk mengurangi intensitas tenaga kerja operator.
8. Mesin standar kami adalah motor normal yang dipasangkan.Tapi sekarang satu motor servo berdaya tinggi baru dapat diterapkan ke mesin geser pelat hidrolik kami.Motor utama servo dapat menghemat energi dan perlindungan lingkungan serta mengurangi biaya produksi.
Motor servo motor biasa
Spesifikasi Geser QC11K-6x4000,
| Jenis | QC11K-6x4000 |
| Maks.Ketebalan pemotongan |
6mm (baja ringan) 3mm (baja tahan karat) |
| Maks.Lebar pemotongan | 4000mm |
| Stroke | 6-30/menit |
| Pukulan backgauge | 10-750mm |
| Sudut geser | 0.5-2.0Derajat |
| Kedalaman tenggorokan | 100mm |
| Tinggi meja kerja | 700mm |
| Lebar meja kerja | 500mm |
| Daya motor servo utama | 11kw |
| Pompa minyak | 32L/menit |
| Ukuran: | 4850x1800x2150 |
| Berat bersih Appro. | 7100kg |
| Volt. |
380V, 50HZ
|
| Model opsional | Pabrikan | Catatan | |
|---|---|---|---|
| sistem CNC | P40T DAC360 |
ELGO DELEM |
|
| Sistem hidrolik | Katup solenoida utama |
Rexroth |
|
| Pengukur belakang |
Motor servo Sekrup bola + Pemandu linier |
ESTUN TAIWAN |
|
| Pompa minyak | Pompa oli roda gigi dalam |
Allead |
|
| Kekuatan utama |
bermotor biasa, Motor servo (Opsional) |
Cina VEICHI |
|
| Meja kerja depan | Rak palet dan bola besar | PSL | |
| Langkah-langkah keamanan |
Perlindungan pagar baja depan Perlindungan sensor belakang yang aman (Opsional) |
PSL | |
| Sistem pendukung pemotongan belakang | Pneumatik |
PSL |
|
| Izin pisau |
Penyesuaian bermotor |
PSL | |
| Bagian listrik | Relay Schneider, Kontaktor | Schneider | |
| Saklar kaki | Pedal vertikal Kacon Korea | KaconKorea |
| Model |
Maks. Tkn. |
Kekuatan hasil | Maks.Panjangnya | Sudut | X.Stroke | Kekuasaan | L*W*H(mm) | Bobot |
|---|---|---|---|---|---|---|---|---|
| QC11K-6*2500 | 6mm | 450kN/cm | 2500mm | 0,5-2,5 ° | 750mm | 7.5kW | 3140*1740*2040 | 4800Kg |
| QC11K-6 * 3200 | 6mm | 450kN/cm | 3200mm | 0,5-2,5 ° | 750mm | 7.5KW | 3750*1770*2150 | 5800Kg |
| QC11K-6 * 4000 | 6mm | 450kN/cm | 4000mm | 0,5-2,5 ° | 750mm | 11KW | 4830*1840*2150 | 7500Kg |
| QC11K-6 * 5000 | 6mm | 450kN/cm | 5000mm | 0,5-2,5 ° | 750mm | 15KW | 5830*1840*2150 | 13000Kg |
| QC11K-6 * 6000 | 6mm | 450kN/cm | 6000mm | 0,5-3° | 750mm | 15KW | 6480*2100*2300 | 18000Kg |
| QC11K-8 * 2500 | 8mm | 450kN/cm | 2500mm | 0,5-2,5 ° | 750mm | 11KW | 3040*1700*1700 | 5500Kg |
| QC11K-8 * 3200 | 8mm | 450kN/cm | 3200mm | 0,5-2,5 ° | 750mm | 11KW | 3860*1700*1700 | 6200Kg |
| QC11K-8 * 4000 | 8mm | 450kN/cm | 4000mm | 0,5-2,5 ° | 750mm | 11KW | 4640*1700*1700 | 7900Kg |
| QC11K-8 * 5000 | 8mm | 450kN/cm | 5000mm | 0,5~3° | 750mm | 18.5KW | 5400*2400*2000 | 13500Kg |
| QC11K-8 * 6000 | 8mm | 450kN/cm | 6000mm | 0,5~3° | 750mm | 22KW | 6480*2100*2350 | 19000Kg |
| QC11K-8 * 8000 | 8mm | 450kN/cm | 8000mm | 0,5~3° | 750mm | 22KW | 8580*2130*2350 | 29500Kg |
| QC11K-10*2500 | 10mm | 450kN/cm | 2500mm | 0,5-2,5 ° | 950mm | 15KW | 3040*1800*1700 | 6500Kg |
| QC11K-10*3200 | 10mm | 450kN/cm | 3200mm | 0,5-2,5 ° | 950mm | 11KW | 3850*1830*1900 | 7500Kg |
| QC11K-10*4000 | 10mm | 450kN/cm | 4000mm | 0,5-2,5 ° | 950mm | 15KW | 4650*2100*2000 | 11000Kg |
| QC11K-10 * 5000 | 10mm | 450kN/cm | 5000mm | 0,5~3° | 950mm | 15KW | 5750*2100*2000 | 16000Kg |
| QC11K-10*6000 | 10mm | 450kN/cm | 6000mm | 0,5~3° | 950mm | 15KW | 6500*2100*2300 | 24000Kg |
| QC11K-10*8000 | 10mm | 450kN/cm | 8000mm | 0,5~3° | 950mm | 15KW | 6800*2100*2300 | 32000Kg |
| QC11K-13*2500 | 13mm | 450kN/cm | 2500mm | 0,5-2,5 ° | 1000mm | 15KW | 3285*1830*2390 | 7500Kg |
| QC11K-13*3200 | 13mm | 450kN/cm | 3200mm | 0,5-2,5 ° | 1000mm | 15KW | 3855*1830*2390 | 9500Kg |
| QC11K-13*4000 | 13mm | 450kN/cm | 4000mm | 0,5-2,5 ° | 1000mm | 18.5KW | 4850*1830*2390 | 12500Kg |
| QC11K-13*6000 | 13mm | 450kN/cm | 6000mm | 0,5~3° | 1000mm | 30KW | 6850*1930*2650 | 30000Kg |
| QC11K-13*8000 | 13mm | 450kN/cm | 8000mm | 0,5~3° | 1000mm | 30KW | 8950*2130*2850 | 46000Kg |
| QC11K-13*9000 | 13mm | 450kN/cm | 9000mm | 0,5~3° | 1000mm | 45KW | 9980*2130*2850 | 65000Kg |
| QC11K-13*10000 | 13mm | 450kN/cm | 10000mm | 0,5~3° | 1000mm | 45KW | 11050*2500*3100 | 85000Kg |
| QC11K-16*2500 | 16mm | 450kN/cm | 2500mm | 0,5~3° | 1000mm | 22KW | 3440*1940*2830 | 9500Kg |
| QC11K-16 * 3200 | 16mm | 450kN/cm | 3200mm | 0,5~3° | 1000mm | 22KW | 4010*1940*2830 | 11000Kg |
| QC11K-16 * 4000 | 16mm | 450kN/cm | 4000mm | 0,5~3° | 1000mm | 30KW | 5010*1980*2830 | 15500Kg |
| QC11K-16 * 5000 | 16mm | 450kN/cm | 5000mm | 0,5 ~ 3,0 ° | 1000mm | 30KW | 5900*2600*2830 | 25000Kg |
| QC11K-16 * 6000 | 16mm | 450kN/cm | 6000mm | 1~3.0° | 1000mm | 37KW | 6900*2600*2830 | 36000Kg |
| QC11K-16 * 8000 | 16mm | 450kN/cm | 8000mm | 1~3.0° | 1000mm | 45KW | 8900*2900*3430 | 75000Kg |
| QC11K-20 * 2500 | 20mm | 450kN/cm | 2500mm | 1~3° | 1000mm | 30KW | 3440*1980*2830 | 14000Kg |
| QC11K-20 * 3200 | 20mm | 450kN/cm | 3200mm | 1~3° | 1000mm | 30KW | 4010*1900*2830 | 17000Kg |
| QC11K-20 * 4000 | 20mm | 450kN/cm | 4000mm | 1~3.0° | 1000mm | 37KW | 4850*2600*2900 | 22000Kg |
| QC11K-20 * 6000 | 20mm | 450kN/cm | 6000mm | 1~3.0° | 1000mm | 55KW | 6700*3000*3000 | 54000Kg |
| QC11K-30*2500 | 30mm | 450kN/cm | 2500mm | 1~3.0° | 1000mm | 45KW | 3440*1900*2830 | 25000Kg |
| QC11K-30*3200 | 30mm | 450kN/cm | 3200mm | 1~3.0° | 1000mm | 45KW | 4200*1900*3000 | 34000Kg |
Keterangan: Jika parameter ini tidak diperbarui atau diubah dalam waktu, harap dipahami dan hubungi kami Obrolan online atau email.TERIMA KASIH.
