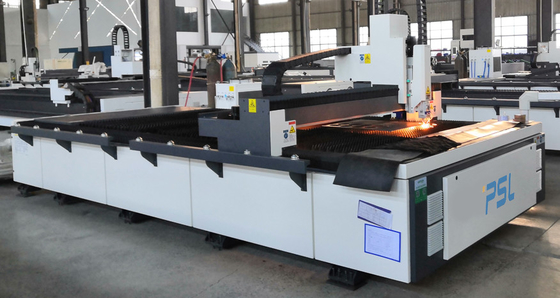

3015 Single-table CNC Fiber laser Mesin pemotong lembaran logam 2000w sumber laser Raycus / IPG
Industri Aplikasi
Mesin Pemotong Laser Seratbanyak digunakan dalam pembuatan Surat Logam, Peralatan Dapur, Surat Iklan, Pemrosesan Lembaran Logam, Komponen dan Suku Cadang Logam, Barang Besi, Sasis, Pemrosesan Rak & Lemari, Kerajinan Logam, Barang Seni Logam, Pemotongan Panel Lift, Perangkat Keras, Suku Cadang Mobil, Suku Cadang Elektronik , Papan Nama, dll...
Bahan yang berlaku untuk mesin pemotong Laser
Peralatan Pemotongan Laser Seratcocok untuk pemotongan logam dengan Lembaran Stainless Steel (tabung), Plat Baja Ringan / Karbon (tabung), Plat Baja Paduan, Lembaran Baja Pegas, Plat Besi(tabung),, Plat galvanis(tabung),Plat Aluminium(tabung),lembaran tembaga(tabung),Lembaran Kuningan, Plat Perunggu, Plat Emas, Plat Perak, Plat Titanium, Lembaran Logam, Plat Logam, dll...
Karakteristik teknis utama dari mesin pemotong Laser,
1. Tubuh mesin las terintegrasi dengan stabilitas lebih tinggi untuk presisi yang lebih tinggi
Penerapan struktur gantry dan balok silang cor terintegrasi untuk mencapai kekakuan, stabilitas yang lebih tinggi.
2. Sumber laser berkinerja tinggi dan sistem operasi stabil yang menghasilkan kualitas pemotongan terbaik.
3. Mesin memiliki sistem kontrol CNC, sistem transmisi servo, sistem pendingin air, sistem pelumasan, dan sistem penghilang debu, untuk memastikan mesin dapat beroperasi secara stabil, efisien, dan tahan lama.
4. Perangkat lunak pemrograman otomatis CAD / CAM khusus dan perangkat lunak bersarang otomatis bertujuan untuk menghemat bahan baku secara maksimal.
5. Mesin ini mampu menyesuaikan ketinggian otomatis untuk mempertahankan panjang fokus yang konstan dan kualitas pemotongan yang stabil.
6. Mesin ini digunakan untuk memotong berbagai logam dengan kualitas pemotongan yang sangat baik dan stabil.
7. Akses ke sistem CNC melalui antarmuka memungkinkan komunikasi dan pemantauan jarak jauh selama proses pemotongan laser.
Struktur mesin,
1. Tempat Tidur Mesin
2. Memperbaiki meja kerja tunggal
3. Cross-Beam
4. Sumber laser
5. Stasiun operasi CNC
6. Gerak servo sumbu X, Y, Z mengemudi
7. Pendingin air Chiller
8. Gerobak pembuangan limbah
9. Sistem penghilang debu
10. Pengatur Catu Daya (Opsional)
Parameter teknologi utama,
| Nama mesin |
Mesin pemotong laser serat CNC |
| Model |
FCL3015-2000W |
| kekuatan laser |
2000w |
| sumber laser |
MAX/RAYCUS/IPG |
| BPP,mm*mrad |
1.27 |
| Panjang gelombang laser |
1070nm |
|
Ketebalan Pemotongan Maksimal
|
baja karbon(O2) |
10mm-12mm |
| besi tahan karat(N2) |
5mm-6mm |
| lembaran aluminium |
3mm-4mm |
| lembaran kuningan |
2mm |
| Kecepatan potong maksimal |
60-80m / mnt (sesuai bahan) |
| Maks.percepatan |
1.0G |
| Ketidakstabilan energi |
2% |
| format grafik yang didukung |
CAD,software coreldraw,DXF/DWG/PLT |
| area pemotongan |
3050 × 1550 |
| perjalanan sumbu X |
3050 |
| perjalanan sumbu Y |
1550mm |
| perjalanan sumbu Z |
120mm |
| akurasi re-posisi |
±0,03mm/m |
| akurasi posisi sumbu X/Y |
±0,03mm/m |
| Maks.memuat berat meja kerja |
500kg |
| kekuatan mesin |
350V-420V/50Hz |
| Berat mesin: |
3500kg |
| Ukuran |
4600x2350x1500mm |
Komponen utama,
| Nama |
Deskripsi singkat |
merek negara |
| Laser Serat |
IPG2000W |
MAX/RAYCUS/IPG |
| Sistem optik |
RAYCUS/IPG |
MAX/RAYCUS/IPG |
| Kepala pemotongan fokus otomatis |
Kepala pemotongan khusus untuk serat optik |
WSX/Raytools/FSCUT |
| Sistem pendingin khusus |
Sistem sirkulasi ganda, tabung titanium pertukaran panas, alarm suhu berlebih, perlindungan aliran |
Wuhan Hanli/Tongfei |
| Sistem transmisi mekanis |
Taiwan Hiwin rel kecepatan tinggi presisi tinggi
Rak dan Pinion YYC Taiwan (heliks)
|
Taiwan Hiwin
Taiwan YYC
|
| Sistem perlambatan |
Shimpoo/Alpha |
Jepang/Jerman |
| katup proporsional |
SMK |
Jepang |
| Instalasi listrik |
Schneider/ABB |
Perancis |
| Sistem sensor pelacakan |
Induksi otomatis presisi tinggi, akurasi 0,1 mm |
CYPCUT Shanghai |
| Sistem komputer |
PC Industri Khusus untuk laser |
Taiwan Yanxiang |
| Unit X-AXIS SERVO |
Servo 1000W |
Yaskawa/Fuji, Jepang |
| Unit SERVO Y-AXIS |
1800W SERVO
|
Yaskawa/Fuji, Jepang
|
| Unit SERVO Z-AXIS |
400W servo |
Yaskawa/Fuji, Jepang |
| Perangkat lunak pemotongan |
Perangkat lunak pemotongan CNC profesional |
CYPCUT Shanghai |
| Perangkat lunak bersarang |
CypNest |
FSCUT Shanghai |
| kartu I/O |
32 poin |
SIPCUT |
| Regulator tegangan |
Opsional |
Cina |
| Mesin pemotong |
Gantry presisi |
Pabrikan |
| Pengatur catu daya |
|
Opsional |
