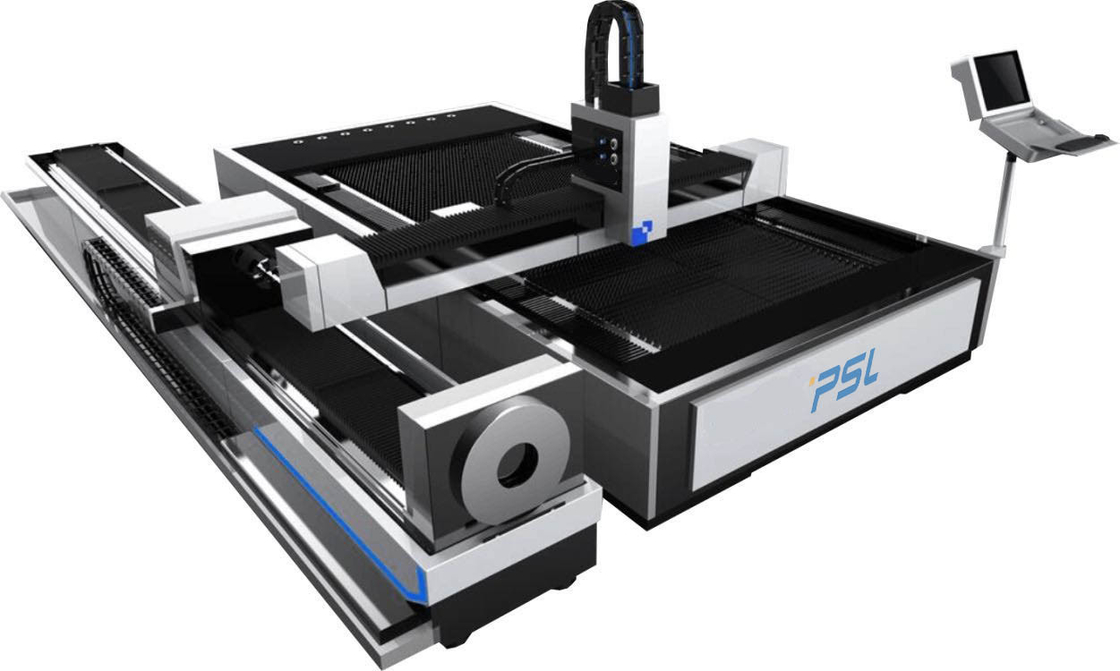

Pelat logam CNC dan tabung pemotong laser terintegrasi Mesin Pemotong Laser Serat Meja Tunggal CNC
Karakteristik teknis utama,
Industri yang Berlaku:
Mesin ini banyak digunakan di berbagai industri seperti dekorasi iklan, peralatan dapur, mesin teknik, baja dan besi, mobil, sasis pelat logam, fabrikasi tabung logam, pembuatan AC, pemotongan pelat / tabung logam, dll.
Bahan yang Berlaku:
Pelat & tabung baja karbon / pipa: 0-12mm;
Pelat & tabung baja tahan karat/pipa: 0-6mm.
Pelat & tabung aluminium / pipa: 0-4mm
Profesional digunakan untuk memotong lembaran logam tipis, pelat/tabung paduan aluminium, lembaran/tabung galvanis, pelat elektrolit, baja silikon, paduan titanium, pelat seng aluminium dan logam lainnya.
Struktur mesin,
Mesin terdiri dari tempat tidur, meja kerja, balok, kursi geser, ram, sistem pendingin, sistem pneumatik, sistem pembuangan terak, sistem penghilang debu, pelat pendukung dan komponen lainnya.
1.1.Tempat Tidur Mesin
Tempat tidur mesin mengadopsi struktur pengelasan integral, perawatan pendinginan kembali suhu tinggi, dan kemudian perawatan penuaan getaran.Ini memiliki kekakuan yang baik dan presisi tinggi, dan dapat digunakan untuk waktu yang lama tanpa deformasi.
1.2.Meja kerja tetap
Mesin mengadopsi struktur gantry, Taiwan YYC high-speed rack and pinion (Herion) double-sided drive dan linear guide, dengan transmisi stabil dan presisi tinggi.
Rangka utama meja kerja tetap: seluruh proses pelengkungan pelat ultra tebal diadopsi, dan kemudian seluruh pengelasan terbentuk, sehingga memiliki daya dukung yang besar.
1.3.Perangkat pemotong Tabung / Pipa
Chuck otomatis
Chuck otomatis pneumatik mampu menjepit tabung bulat, tabung persegi dan tabung berbentuk oval dengan cepat.
Teknologi chuck yang dipatenkan memiliki empat cakar untuk pemusatan otomatis, yang dapat mendukung tabung bundar, tabung persegi, dan tabung berbentuk oval.Tabung melingkar dan bahan lainnya secara otomatis menerapkan fungsi pemusatan penjepit.
Desain chuck tipis dapat dengan mudah masuk ke bagian dalam chuck tetap untuk mewujudkan pemotongan ekor.
Ceker tetap
Chuck tetap mengadopsi empat cakar untuk menjepit pipa, dan ujung cakar dilengkapi dengan mekanisme roller dan dapat menjepit dan memusatkan dengan cepat.
Chuck memiliki penggerak motor servo dan chuck yang dapat digerakkan, keduanya dapat berputar pada saat yang sama, yang dapat mencapai rotasi pemotongan pipa yang cepat tanpa distorsi pipa.
1.4.Cross-Beam
Palang dilas secara keseluruhan.Setelah dua kali pendinginan suhu tinggi dan penuaan getaran, palang dibentuk oleh pemrosesan presisi tinggi, dengan kekakuan yang baik, kekuatan tinggi dan kinerja dinamis.
Balok silang yang diperpanjang (sumbu Y) untuk memproses dan memotong pipa.
1.5.Kontrol gerak sumbu X, Y, Z
Sumbu X, Y dan sumbu Z mengadopsi motor servo torsi tinggi, dengan presisi tinggi, kecepatan tinggi, torsi besar, inersia besar, kinerja stabil dan tahan lama.Ini memastikan kecepatan tinggi dan akselerasi seluruh mesin.
1.6.Sistem pembuangan limbah
Bagian bawah tempat tidur dilengkapi dengan gerobak, yang dapat mengumpulkan limbah dalam proses produksi dan bagian-bagian kecil.
1.7.Sistem penghilang debu
Meja kerja mesin pemotong laser CNC FCL3015 memiliki sistem penghilang debu partisi khusus, yang digunakan untuk menghilangkan debu, gas buang, dan zat lain dalam proses produksi, sehingga membuat lingkungan kerja nyaman.
Komponen utama,
| 1. Pengendali |
Sistem kontrol sipcut
-Yang dapat mewujudkan tata letak grafik yang cerdas, secara otomatis memilih dan mencocokkan jalur pemotongan, menghemat waktu pemrosesan
|
| 2. Sumber Laser |
Merek Terkenal Raycus / Max / IPG
-Laser solid state bertahan lebih dari 50.000 jam;Berbagai pilihan daya 500w, 750w, 1000w, 1500W, 2000W, 3000W dll
|
| 3. Fokus otomatis |
Kepala pemotong Raytools Penyesuaian ketinggian otomatis kapasitifKepala Pemotong
-Titik fokus akan secara otomatis disesuaikan dalam proses pemotongan untuk mencapai efek pemotongan terbaik dari berbagai ketebalan lembaran logam.
|
| 4. Sistem servo |
Pengemudi dan motor servo YASKAWA Jepang
-Dengan kekuatan yang kuat dan presisi tinggi
|
| 5.Peredam |
Peredam Shimpoo Jepang / MOTORE
-Merek peredam terbaik dunia. Digunakan untuk mengganti rak dan sabuk tradisional, untuk membuat mesin lebih kuat dan stabil
|
| 6. akurasi tinggi |
Pemotongan presisi
-Yang bisa mencapai ± 0,02mm / 300mm
|
| 7. Sistem pendingin |
Hanli / Tongfei
Sistem sirkulasi ganda, tabung titanium pertukaran panas, alarm suhu berlebih, perlindungan aliran, perlindungan tingkat air, serat laser, tangki air pendingin khusus
|
| 8.Regulator tegangan |
Opsional untuk beberapa Area dengan tegangan tidak stabil |
Parameter teknologi utama,
| Nama |
Mesin pemotong Lembaran Logam & Tabung laser serat |
| model |
FCLT3015-2000W |
| kekuatan laser |
2000w |
| sumber laser |
RAYCUS/IPG |
| BPP,mm*mrad |
1.27 |
| Panjang gelombang laser |
1070nm |
|
Ketebalan Pemotongan Maksimal
(Lembar & Tabung)
|
Baja karbon(O2) |
10-12mm |
| Besi tahan karat(N2) |
5-6mm |
| Lembaran aluminium/Tabung |
3-4mm |
| Lembaran / Tabung Kuningan |
2mm |
| Kecepatan potong maksimal |
60-80m / mnt (sesuai bahan) |
| Maks.percepatan |
1.0G |
| Ketidakstabilan energi |
2% |
| format grafis yang didukung |
CAD,software coreldraw,DXF/DWG/PLT |
| area pemotongan |
3050 × 1550 |
| perjalanan sumbu X |
3050 |
| perjalanan sumbu Y |
1550mm |
| perjalanan sumbu Z |
120mm |
| akurasi posisi ulang |
±0,03mm/m |
| akurasi posisi sumbu X/Y |
±0,03mm/m |
| Maks.memuat berat meja kerja |
500kg |
| kekuatan mesin |
350V-420V/50Hz |
| Berat mesin: |
3500kg |
| Ukuran |
4600x2400x1500mm |
