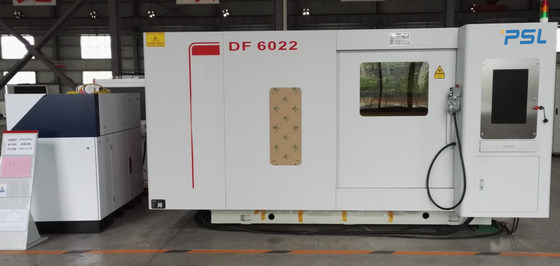

Auto Sheet Loading & Bongkar manipulator Meja pertukaran Mesin Pemotong Laser Serat CNC
Aplikasi Produk,
Bahan yang diterapkan:
Terutama digunakan untuk memotong baja karbon, baja silikon, baja tahan karat, paduan aluminium, paduan titanium, lembaran baja galvanis, papan pengawet, pelat seng aluminium, tembaga dan berbagai jenis pemotongan bahan logam dan sebagainya.
Industri Terapan:
Mesin pemotong laser serat diterapkan dalam pemrosesan lembaran logam, penerbangan, penerbangan luar angkasa, elektronik, peralatan listrik, suku cadang kereta bawah tanah, mobil, mesin, komponen presisi, kapal, peralatan metalurgi, lift, peralatan rumah tangga, hadiah dan kerajinan, pemrosesan alat, perhiasan, iklan, pengolahan logam asing berbagai industri pengolahan manufaktur.
Karakteristik teknis,
Keuntungan terbesar dari mesin membantu Anda memilih yang paling cocok.
Daya laser yang tersediajangkauan adalah1000W-30000W.
1. Kami memiliki meja las tabung untuk solusi ekonomis, dan meja las pelat untuk aplikasi tugas berat, pemotongan pelat, pemotongan tabung keduanya tersedia.
2. Meja tunggal, meja makan otomatis ganda, dengan atau tanpa penutup pelindung, keduanya tersedia.
3. Kami memiliki perancang sistem CNC profesional, perancang mesin laser untuk memenuhi semua permintaan khusus Anda, menawarkan layanan profesional dan cepat.
4.Robot pengumpanan otomatis ditambahkan ke mesin pemotong laser.Melalui program yang telah ditentukan sebelumnya dan satu operasi kunci, lembaran dapat secara otomatis disedot dan diangkut dari meja susun ke platform pemotongan.
Struktur mesin pemotong Laser Meja Pertukaran ini,
1. Desain yang sepenuhnya terlindungi dan tertutup, lebih ramah lingkungan
Seluruh mesin sepenuhnya dilindungi dan desain tertutup, aman dan ramah lingkungan, tidak ada polusi, sesuai dengan ergonomi dan standar internasional.
Mesin ini memiliki beberapa fungsi peringatan keamanan seperti alarm abnormal laser, alarm pemotongan abnormal, alarm tekanan rendah gas, alarm abnormal chiller, dll., untuk memastikan pemotongan mesin yang stabil dan aman.
2. Balok gantry aluminium ekstrusi
Ini mengadopsi struktur gantry, desain yang ringan, menggunakan aluminium ekstrusi tingkat kedirgantaraan, dan selesai setelah penuaan buatan dan perawatan solusi.Gantry memiliki kekakuan, kualitas permukaan, dan integritas yang sangat baik.Ini juga memiliki kinerja dinamis yang sangat baik dan kondusif untuk pemotongan kecepatan tinggi.
3. Kepala pemotongan laser fokus otomatis
Mesin ini dilengkapi dengan kepala laser pemfokusan otomatis, fokus dapat disesuaikan secara otomatis, dan pengoperasiannya sederhana, nyaman, cepat, dan akurat.Mempersingkat waktu penindikan, meningkatkan kualitas penindikan, pemotongan kecepatan tinggi, dan menghemat waktu.
4. Mengoperasikan perangkat lunak CYPCUT
●Jejak dan koordinat pemotongan tampilan waktu nyata tersedia
●Ia menikmati kapasitas anti-jamming yang tinggi serta akurasi kontrol yang tinggi
●Dilengkapi dengan sistem servo digital lengkap
●Ia mampu mendiagnosis diri sendiri, kemampuan beradaptasi diri
●Perubahan cepat dan proses batching file
●.Sayat berurusan dengan program segera
●Ini mampu melindungi anti-virus dengan baik
●Fungsi tepi pencarian otomatis
●Fungsi kembali titik putus
●Fungsi mundur
●fungsi lompatan
●Pemotongan bersama tepi
●Dukungan bervariasi kode
●Gerakannya mantap
●Fungsi kode edit
●Batas lunak, fungsi alarm
5. Sistem penghilangan debu yang cerdas
Sistem penghilang debu cerdas yang baru ditingkatkan memiliki desain penghilangan debu yang lebih masuk akal, yang secara efektif meningkatkan ventilasi dan efek penghilangan debu serta memperpanjang masa pakai peralatan
6. Manipulator Pemuatan & Bongkar Lembar Otomatis
Manipulator pemuatan dan pembongkaran servo otomatis tipe Gantry mengadopsi gantry + suction cup + garpu ganda yang terintegrasi ke dalam platform pengangkat tunggal untuk menyelesaikan pemuatan dan pembongkaran pelat.
Pengguna mengontrol layar sentuh untuk beralih antara mode pengumpanan otomatis dan mode pengumpanan manual, yang cocok untuk kondisi kerja yang berbeda.
Parameter teknologi utama,
| Nama mesin |
Pertukaran Meja Mesin pemotong laser serat CNC |
| Model |
DF4020-8000W |
| kekuatan laser |
8000w |
| sumber laser |
MAX/RAYCUS/IPG |
| Panjang gelombang laser |
1080nm |
|
Ketebalan Pemotongan Maksimal
|
baja karbon(O2) |
25mm-28mm |
| besi tahan karat(N2) |
14mm-15mm |
| lembaran aluminium |
10mm-12mm |
| lembaran kuningan |
8mm |
| Kecepatan potong maksimal |
120m / mnt (sesuai bahan) |
| Maks.percepatan |
1.2G |
| Ketidakstabilan energi |
2% |
| format grafik yang didukung |
CAD,software coreldraw,DXF/DWG/PLT |
| Area pemotongan |
4000 × 2000 |
| perjalanan sumbu X |
4000 |
| perjalanan sumbu Y |
2000mm |
| perjalanan sumbu Z |
250mm |
| akurasi re-posisi |
±0,03mm/m |
| akurasi posisi sumbu X/Y |
± 0,05 mm/m |
| Maks.memuat berat meja kerja |
2000kg |
| Maks.memuat berat Manipulator |
750kg |
| kekuatan mesin |
350V-420V/50Hz |
| Berat mesin: |
12500kg |
| Ukuran |
11800x3550x2600mm |
Komponen utama,
| Nama |
Deskripsi singkat |
merek negara |
| Laser Serat |
8000W |
MAX/RAYCUS/IPG |
| Sistem optik |
MAX/RAYCUS/IPG |
MAX/RAYCUS/IPG |
| Kepala pemotongan fokus otomatis |
Kepala pemotongan khusus untuk serat optik |
Raytools/Precitec |
| Sistem pendingin khusus |
Sistem sirkulasi ganda, tabung titanium pertukaran panas, alarm suhu berlebih, perlindungan aliran |
Wuhan Hanli/Tongfei |
| Sistem transmisi mekanis |
Taiwan Hiwin rel kecepatan tinggi presisi tinggi
Rak dan Pinion YYC Taiwan (heliks)
|
Taiwan Hiwin
Taiwan YYC
|
| Sistem perlambatan |
INOWELLE-FIEDLER/Alpha |
Jerman |
| katup proporsional |
SMK |
Jepang |
| Instalasi listrik |
Schneider/ABB |
Perancis |
| Sistem sensor pelacakan |
Induksi otomatis presisi tinggi, akurasi 0,1 mm |
CYPCUT Shanghai |
| Sistem komputer |
PC Industri Khusus untuk laser |
Taiwan Yanxiang |
| X-AXIS |
Satuan SERVO |
Yaskawa/Fuji, Jepang
Delta, Taiwan
|
| Y-AXIS |
Satuan SERVO
|
Yaskawa/Fuji, Jepang
Delta, Taiwan
|
| Z-AXIS |
Satuan SERVO |
Yaskawa/Fuji, Jepang
Delta, Taiwan
|
| Perangkat lunak pemotongan |
Perangkat lunak pemotongan CNC profesional |
CYPCUT Shanghai |
| Perangkat lunak bersarang |
CypNest |
FSCUT Shanghai |
| kartu I/O |
32 poin |
SIPCUT |
| Regulator tegangan |
Opsional |
Cina |
| Mesin pemotong |
Gantry presisi
meja pertukaran
|
PSL |
| Robot Pemuatan & Bongkar Otomatis |
750kg |
PSL |
| Pengatur catu daya |
|
PSL |
