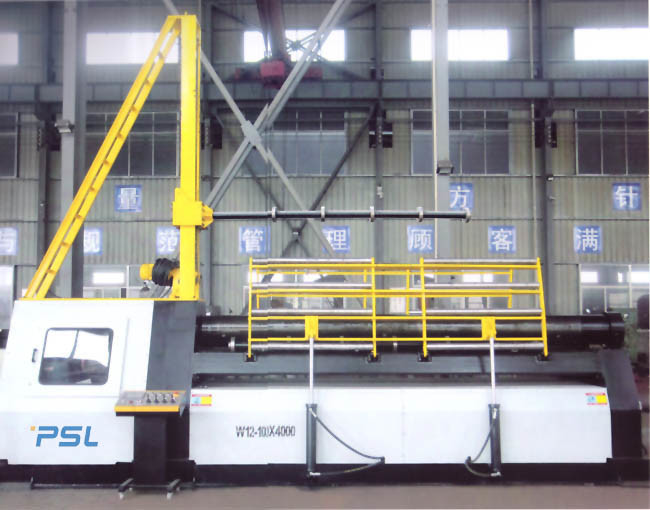

Mesin Bending Plat Hidrolik 4 Roll Cnc Plate Roller Machine Electric

Hydraulic 4 Roll Plate Bending Machine Cnc Plate Roller Machine Electric
Hydraulic 4 Roll Plate Bending Machine Cnc Plate Roller Machine Electric
video play

Gambar besar :  Mesin Bending Plat Hidrolik 4 Roll Cnc Plate Roller Machine Electric

Detail produk:
Tempat asal: CINA
Nama merek: PSL
Nomor model: W12-12x4000
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 set
Harga: Negotiable
Kemasan rincian: Telanjang dalam wadah, pengiriman laut
Waktu pengiriman: 45-60 HARI
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 20-30 Set per bulan
Detil Deskripsi produk
Nama: 4-gulungan mesin rolling plat hidrolik CNC Jenis mesin: Mesin Rolling 4-gulungan, W12-12x4000
Kondisi: BARU Aplikasi: Lembaran logam tipis dan lebar, SS Plate Bending, Rolling pelat baja karbon, Membuat tabung / pipa m
Bahan / Logam Diproses: Baja Karbon, SS, Baja paduan Bahan baku: Lembaran / Plat Rolling, Baja Logam / Plat / Profil
Otomatisasi: Otomatis, Manual Sistem kontrol: Kontrol PLC Omron atau Siemens, layar sentuh
Metode kontrol: CNC otomatis penuh, ELECTRO-HIDROLIK Fungsi bergulir: dengan Pre-bending/rolling, Rolling asimetris
Max. Maks. Central bending thickness Ketebalan lentur pusat: Pelat baja karbon 12mm, pelat SS 10mm Maks. Ketebalan pra-tekuk: Pelat baja karbon 10mm, pelat SS 8mm
panjang bergulir: 0-4000mm sistem hidrolik: Grup katup Yuken
Barisan Roller Cadangan: Angkat/turun hidrolik Motor utama: 15KW
bobot: 13600kg Ukuran: 7600x1760x2100mm
Tegangan: 220V/380V/415V/440V/ 50HZ/60ZH, disesuaikan Warna: Hijau / OEM, Disesuaikan
Layanan Purna Jual Disediakan: Insinyur tersedia untuk melayani mesin di luar negeri, dukungan teknis Video, dukungan Online Jaminan: 1 tahun
Cahaya Tinggi:

cnc 4 rol pelat rol

,

4 rol mesin pelengkung pelat hidrolik

,

4 rol mesin rol

4-rol mesin penggulung pelat CNC Mesin pelengkung pelat hidrolik mesin penggulung lembaran logam





Karakteristik utama:


Mesin bending pelat empat rol CNC memiliki fungsi pra-tekuk ujung lembaran.Mesin memiliki empat gulungan kerja.Gulungan kerja adalah salah satu komponen terpenting dari mesin pembengkok pelat 4-rol.Kualitas dan kinerja gulungan kerja secara langsung mempengaruhi masa pakai dan akurasi penggulungan dari mesin penggulung pelat 4 rol.



Bahan: baja paduan 42CrMo, perlakuan pendinginan dan temper membuat kekuatan gulungan kerja mencapai HB241-260, sifat mekanik yang komprehensif, kekuatan tinggi, ketahanan aus yang kuat, cocok untuk pekerjaan beban tinggi, umur panjang.Perpindahan pengangkatan dikendalikan oleh sensor dan PLC, secara otomatis diratakan, dan ditampilkan di layar.



Mesin rolling plat 4-roldengan bobot rahang 12x4000mm, 20x2000mm, dan 60x3000mm disambut secara luas oleh pelanggan.Dengan tingkat teknis yang tinggi, fungsi yang lengkap, presisi tinggi, dan pengoperasian yang mudah, mesin bending plat 4 roll adalah model ideal untuk rollingbulat, busur, kerucut, dan benda kerja berbentuk khusus.





Fitur utama,



Bantalan rol bulat yang sangat tahan lama digunakan pada setiap rol dari 4 mesin pembengkok pelat gulung.
Desain internal bantalan tengah yang dapat disesuaikan memungkinkannya menahan defleksi dan kemiringan batang rol.Aktivitas yang dapat dilipat mencegah gaya balik merusak rol pelat 4 gulungan saat sedang memperbaiki gaya eksternal.



Sistem kontrol rol pelat 4 gulung mengadopsi pengontrol yang dapat diprogram PLC.Sistem ini memiliki pengaturan parameter, pengeditan data, alarm yang baik, memori matikan, antarmuka manusia-mesin, tampilan status, perhitungan waktu nyata, penyimpanan file, mode debugging, mode manual, mode kontrol program, pengeditan file, diagnosis mandiri kesalahan , penilaian cerdas atas kesalahan pengoperasian, dan fungsi perlindungan lainnya.



Sistem hidraulik dari desain mesin bending plat 4 roll memastikan kebersihan sistem dengan pengisapan oli dan filter oli pengembalian.Juga dilengkapi dengan perangkat pengisian bahan bakar terpusat.



Bingkai tip dilengkapi dengan silinder tip, kepala tip dapat dimiringkan dan tegak.Pemutaran dan pengaturan ulang badan bantalan putar dilengkapi dengan perangkat yang saling terkait.Gerakan dapat dilanjutkan setelah badan bantalan diatur ulang, yang berperan dalam perlindungan keselamatan.



Roller pelat 4 roll mengadopsi basis integral, yang kuat dalam kekakuan.Rangka dan alas dilas dan diproses dengan perlakuan penuaan anil yang menghilangkan tekanan internal dan meningkatkan presisi mesin pembengkok.Seluruh struktur mesin bending plat 4 roll terdiri dari blok bangunan, yang bentuknya indah dan lebih nyaman untuk perawatan.





 Struktur utama mesin:



Mesinnya adalah mesin bending plat empat rol, strukturnya ditunjukkan seperti gambar 1,



rol atas sebagai rol inisiatif, rol bawah dan rol samping sebagai rol yang digerakkan;



roller atas diperbaiki, roller bawah melakukan gerakan naik dan turun;



roller atas adalah inisiatif mekanis, sedangkan roller bawah dan roller samping didorong oleh gesekan dari pelat dan roller.



Rol bawah dan dua rol samping digerakkan oleh tangki oli hidrolik untuk melakukan gerakan pengangkatan.



Pembalikan dan penyetelan ulang bantalan ventro roller atas juga digerakkan oleh tangki oli hidraulik.Bantalan rol dan tangki oli dipasang di sisi kiri dan kanan rangka mesin.



Kerangka mesin kiri dan kanan adalah bagian utama dari seluruh mesin, yang benar-benar dilas baja, dipasang di dasar yang dilas, dan semua operasi selesai di konsol.






Mesin Bending Plat Hidrolik 4 Roll Cnc Plate Roller Machine Electric 0



Konfigurasi mesin Rolling Plat Hidrolik,

Elemen elektronik utama: Schneider France;

Axletree: Bantalan self-aligning dua baris Jerman

Motor utama: Siemens Listrik Jerman

Pengontrol logika yang dapat diprogram PLC: produk OMRON dari Jepang

Sistem hidrolik: Bosch – Rexroth Germany, atau YUKEN Taiwan

Pompa minyak: Cerah dari Amerika Serikat;

Work Roller: Bahan roller kerja dengan baja Paduan 42CrMo.

Sistem tampilan digital: Delta Layar Sentuh

Transduser: OMRON, Jepang

Sistem pelumasan otomatis: Sambungan Sino-Jepang, yang memiliki alarm blok





Spesifikasi Teknis Utama,



×




Jenis

Ketebalan

(mm)

Ketebalan pra-tekuk (mm)

Panjang dari

Rol (mm)

Piring

kekuatan hasil

(Mpa)

dia.gulungan atas (mm)

dia.gulungan bawah

(mm)

dia.dari gulungan samping (mm) Daya motor (KW)
W12-4 × 2000 4 3.5 2050 245 160 140 120 3
W12-6×2000 6 5 2050 245 190 170 150 4
W12-8 × 2000 8 6.5 2050 245 210 190 170 5.5
W12-10 × 2000 10 8 2050 245 230 210 190 7.5
W12-12×2000 12 10 2050 245 270 250 210 11
W12-16 × 2000 16 13 2050 245 300 270 220 11
W12-20 × 2000 20 16 2050 245 330 300 240 11
W12-25×2000 25 20 2050 245 360 330 250 15
W12-30 × 2000 30 25 2050 245 390 360 300 18.5
W12-35×2000 35 28 2050 245 430 390 330 22
W12-40 × 2000 40 32 2050 245 460 420 360 30
W12-45×2000 45 36 2050 245 510 460 390 37
W12-50 × 2000 50 40 2050 245 550 510 420 45
W12-4 × 2000 4 3.5 2550 245 190 170 150 4
W12-6×2500 6 5 2550 245 210 190 170 5.5
W12-8×2500 8 6.5 2550 245 230 210 190 7.5
W12-10 × 2500 10 8 2550 245 270 250 210 11
W12-12×2500 12 10 2550 245 300 270 220 11
W12-16×2500 16 13 2550 245 330 300 240 11
W12-20×2500 20 16 2550 245 360 330 250 15
W12-25×2500 25 20 2550 245 390 360 300 18.5
W12-30×2500 30 25 2550 245 430 390 330 22
W12-35×2500 35 28 2550 245 460 420 360 30
W12-40×2500 40 32 2550 245 510 460 390 37
W12-45×2500 45 36 2550 245 550 510 420 45
W12-4 × 3000 4 3.5 3100 245 210 190 170 5.5
W12-6 × 3000 6 5 3100 245 230 210 190 7.5
W12-8 × 3000 8 6.5 3100 245 270 250 210 11
W12-10 × 3000 10 8 3100 245 300 270 220 11
W12-12 × 3000 12 10 3100 245 330 300 240 11
W12-16 × 3000 16 13 3100 245 360 330 250 15
W12-20 × 3000 20 16 3100 245 390 360 300 18.5
W12-25 × 3000 25 20 3100 245 430 390 330 22
W12-30 × 3000 30 25 3100 245 460 420 360 30
W12-35×3000 35 28 3100 245 510 460 390 37
W12-40 × 3000 40 32 3100 245 550 510 420 45
W12-50 × 3000 50 40 3100 245 610 560 480 55
W12-60 × 3000 60 48 3100







Mesin Bending Plat Hidrolik 4 Roll Cnc Plate Roller Machine Electric 1



Mesin Bending Plat Hidrolik 4 Roll Cnc Plate Roller Machine Electric 2

Mesin Bending Plat Hidrolik 4 Roll Cnc Plate Roller Machine Electric 3

Mesin Bending Plat Hidrolik 4 Roll Cnc Plate Roller Machine Electric 4

Mesin Bending Plat Hidrolik 4 Roll Cnc Plate Roller Machine Electric 5

Mesin Bending Plat Hidrolik 4 Roll Cnc Plate Roller Machine Electric 6

Mesin Bending Plat Hidrolik 4 Roll Cnc Plate Roller Machine Electric 7

Mesin Bending Plat Hidrolik 4 Roll Cnc Plate Roller Machine Electric 8



Mesin Bending Plat Hidrolik 4 Roll Cnc Plate Roller Machine Electric 9

Mesin Bending Plat Hidrolik 4 Roll Cnc Plate Roller Machine Electric 10

Mesin Bending Plat Hidrolik 4 Roll Cnc Plate Roller Machine Electric 11
