Rak Mesin Rolling CNC Lembaran Logam Profil Aluminium Pipa Bender 3D Servo

3D Servo mengemudi mesin bending profil hidrolik CNC

1. Pengenalan peralatan:

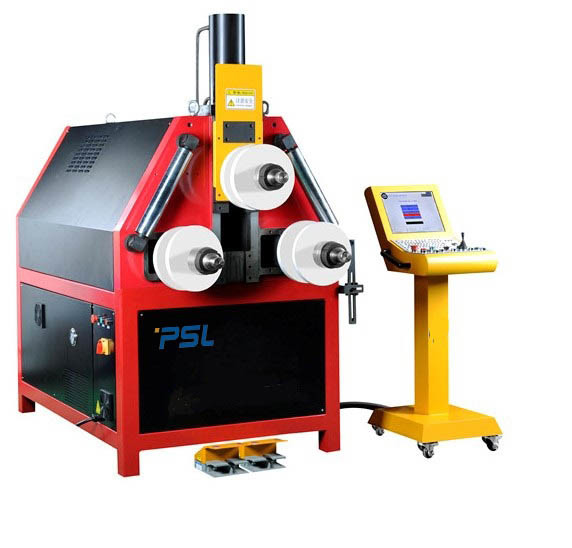

Mesin roll bending CNC-25T adalah peralatan kerja dingin yang efisien untuk menggulung dan menekuk berbagai profil logam industri (ukuran bagian: 200mm * 100mm, tegangan lentur kurang dari 25x10 ^ 3kn).

Hal ini dapat menekuk berbagai variabel kelengkungan multi segmen busur benda kerja dua dimensi dan benda kerja ruang tiga dimensi pada satu waktu.

2. Fungsi peralatan:

Itu dapat menekuk busur tunggal, busur variabel kelengkungan multi segmen, elips, busur positif dan negatif, busur spiral dan busur berbentuk khusus lainnya.

Itu bisa menekuk berbagai benda kerja tiga dimensi sekaligus.

Saat menekuk benda kerja yang kompleks (seperti elips dan busur multi segmen), pengukuran pantulan dapat digunakan untuk membantu pemrograman.

Peralatan memiliki fungsi jaringan, dan antarmuka yang dapat dihubungkan ke LAN dan Ethernet pengguna dicadangkan.Itu dapat ditingkatkan sesuai dengan kebutuhan pengguna yang wajar (produsen akan meningkatkannya secara gratis dalam siklus hidup peralatan) untuk transmisi data, diagnosis jarak jauh, pemantauan jarak jauh, dll.

Fungsi perlindungan:

Perlindungan keselamatan, perlindungan kebocoran, kelebihan beban dan perlindungan hubung singkat harus disediakan untuk memastikan keselamatan operator

Perangkat batas tengah mati atas dan bawah dari blok geser memastikan bahwa blok geser tidak akan pernah melebihi posisi tengah mati atas dan bawah dalam operasi apa pun.

Dilengkapi dengan perlindungan cetakan, setelah memasukkan parameter cetakan ke dalam komputer, dapat memastikan bahwa cetakan tidak akan hancur oleh kesalahan operasi.

Motor utama mengadopsi motor frekuensi variabel dan pengaturan kecepatan stepless.Ini memiliki fungsi perlindungan yang berlebihan.

Sistem hidraulik hanya memberikan tekanan kerja selama operasi otomatis, yang mengurangi pemborosan energi.

Operasi AIDS:

Ada perangkat rol samping di kedua sisi alat mesin, yang membuat material lebih stabil dalam proses pemrosesan dan membantu mengambil dan mengeluarkan material.

Poros bawah alat mesin memiliki fungsi penyesuaian poros ke poros.Saat menekuk profil yang berbeda, jarak poros yang berbeda dapat membuat pembentukan material lebih stabil.

Ini memiliki tampilan umpan balik waktu nyata di titik mana pun, sehingga operator dapat mendeteksi pengoperasian alat mesin kapan saja.

Dengan bantuan perhitungan rebound, operator dapat memprogram secara otomatis.

Sistem mata cahaya dapat mengatur posisi titik awal pembengkokan benda kerja dengan sendirinya, yang dapat membuat kumpulan benda kerja yang sama mulai menekuk pada posisi tertentu jauh dari kepala material, sehingga dapat meningkatkan stabilitas produk.

Fungsi kontrol dan perangkat lunak:

Ikuti konsep desain antarmuka manusia-mesin, kontrol konsol nyaman untuk dioperasikan, dan semua data ditampilkan di layar tampilan.

Panel operasi adalah panel Cina / Inggris, di mana data dapat diedit dan disimpan tanpa kehilangan jika terjadi kegagalan daya.

Kapasitas penyimpanan perangkat adalah 4G, yang dapat menyimpan setidaknya 1000 file program (satu file program sesuai dengan satu benda kerja), dan setiap file program dapat menulis 300 segmen program (semakin banyak segmen, semakin kondusif untuk menekuk busur multi segmen Benda kerja).

Antarmuka operasi perangkat lunak dibagi menjadi antarmuka yang berbeda, seperti pembengkokan gulungan umum, pembengkokan gulungan elips, pembengkokan gulungan pengajaran dan pembengkokan gulungan tiga dimensi, yang dapat dipilih secara bebas oleh operator.

Ini memiliki fungsi pemrograman otomatis tertentu.

Ini menyediakan inching manual, kontrol otomatis, penyesuaian perbesaran kecepatan, pengalihan koordinat relatif / absolut, perhitungan panjang material dan fungsi lainnya, pengaturan program tekanan hidrolik, zeroing mekanis, manajemen otoritas pengguna dan fungsi lainnya.

Keuntungan dan fitur:

Pengguna dapat memasukkan data bentuk profil yang akan ditekuk dari perangkat input, dan dapat memproses profil dengan kelengkungan variabel (dua dimensi), dengan radius pembentukan yang akurat dan transisi yang mulus antara kelengkungan yang berbeda.Ini dapat menyelesaikan pemrosesan roll bending dari profil aluminium berbentuk bulat, persegi dan khusus;

Semua perintah mudah dipahami dan mudah dikuasai operator dengan cepat.Ketika ada beberapa kesalahan yang tidak realistis atau tidak masuk akal, perangkat akan meminta di layar untuk membantu operator menghilangkan masalah dengan cepat.

0,001mm penggaris kisi gelombang ganda (bukan gelombang tunggal) diadopsi untuk umpan balik berjalan dari penggeser tengah, yang sangat meningkatkan akurasi umpan balik dan kemampuan anti-interferensi.

Ini memiliki fungsi kecepatan rendah, energi besar dan penghentian lambat, yang meningkatkan efisiensi pembengkokan dan akurasi pemosisian panjang.

Sistem pengindeksan servo adalah sistem kontrol gerak khusus.Akurasi pencocokan yang ideal dapat diperoleh dengan interpolasi gerak.Ini dapat mewujudkan deformasi lentur multi radian yang kompleks dari material.

Indeks parameter:
