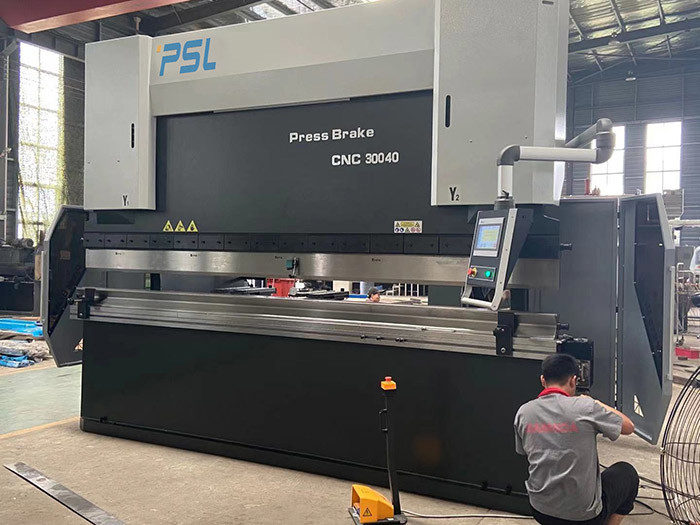

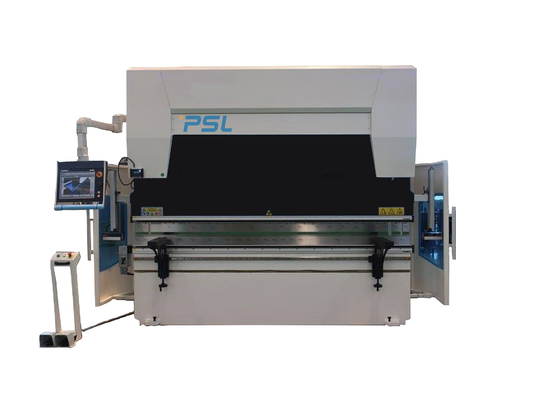

Sinkronisasi elektro-hidrolik. CNC Press Brake sheet mesin bending servo motor utama

Sinkronisasi elektro-hidraulik CNC Press Brake sheet bending machine motor utama servo





Prinsip dan Fitur Mesin:



● Rangka terbuat dari struktur las lembaran baja, rumah kiri dan kanan, meja kerja dan alas silinder dilas menjadi satu bingkai utuh.Setelah pengelasan, tekanan internal dihilangkan dengan temper, sehingga seluruh baja kuat dan stabilitasnya bagus.



● Frekuensi tinggiteknologi kontrol hidrolik, lebih cepat, lebih efisien dan akurat.



● Pengukur belakang CNC Press Brake dilengkapi dengan sistem pengukur belakang 2 jari standar, untuk benda kerja dengan bentuk kompleks, sistem pengukur belakang 4 atau 5 jari dan cetakan yang sesuai tersedia untuk Anda pilih.



● Sesuai dengan data lembaran logam masukan pada Press brake, sistem CNC dapat secara otomatis menghitung dan menyesuaikan kompensasi defleksi meja yang menghasilkan panjang seragam dari semua sudut benda kerja.



● Jarak dan tinggi darisumbat belakangdan pukulan Ram dikendalikan oleh sistem CNC, yang nyaman dan cepat.



● Silinder oli telah dikerjakan dengan seluruh aliran untuk mendapatkan kondisi terbaik, seperti ditempa, dipadamkan dan ditempa, dan penggilingan halus, lalu pelapisan krom keras dan proses lainnya.akhirnya assembely impor penyegelan cincin, fenomena kebocoran minyak dalam layanan pelanggan.



● Sistem hidraulik mengadopsi sistem hidraulik terintegrasi jalan oli untuk mengurangi pemasangan pipa.



● Penggunaan kompensasi defleksi mekanis memberikan akses ke benda kerja dengan panjang penuh yang seragam.yang dapat membuat meja terjadi gerakan relatif dan membentuk kurva cembung yang ideal, memastikan posisi relatif dengan slider tetap tidak berubah.





Konfigurasi Dasar:





Tidak	Nama	Model/Pembuatan
1	Sistem CNC	Pengontrol Holland Delem DA53T, DA58T, DA66T
2	Listrik	Prancis Schneider Electrics
3	Pengukur belakang	Sekrup bola + pemandu linier;3-4 set jari bergerak pada panduan linier
4	Motor utama	Motor servo Estun atau VEICHI
5	Motor servo	Nanjing Estun
6	Pengemudi Servo	Nanjing Estun
7	Sakelar Pedal	KACON, Korea Selatan
8	Cincin penyegel	BAUSER dan Busak+Shamban, Jerman

9	Sistem Hidrolik	Rexroth, Jerman
10	Pompa minyak	Jerman ALLEAD kinerja tinggi & kebisingan rendah Pompa Oli pompa roda gigi internal
11	Konektor Tabung Minyak	EMB Jerman
12	Alat atas dan V-Die	Satu set alat atas standar dan V Die
13	Pengukur belakang	Sekrup bola Hiwin Taiwan dan rel pemandu linier
14	Silinder Minyak	Cina Taifeng
15	Menjepit Cepat	merek Cina
16	Kompensasi Defleksi	Kompensasi Mekanik/meja mahkota

17	Penggaris kisi	Italia GIVI
18	Sumbu Standar	4 +1(Y1, Y2, X,R,+V )



Pengenalan Bagian Utama:



--Holland Delem DA-58T Fitur Sistem:





Fitur DA-58T:

Pemrograman layar sentuh grafis 2D

TFT warna beresolusi tinggi 15".

• Perhitungan urutan tikungan
• Kontrol mahkota
• Kontrol inverter servo dan frekuensi
• Algoritme kontrol sumbu Y tingkat lanjut untuk katup loop tertutup dan loop terbuka.
• USB, antarmuka periferal
• Perangkat lunak offline Profil-T



Data teknis DA-58T
Standar
Menampilkan	Layar LCD berwarna
Jenis	15" TFT, kecerahan tinggi
Resolusi	1024 x 768 piksel, warna 32 bit
Sensor sentuh	Kontrol layar sentuh penuh (PCT-touch)
Lampu latar	LED
Kapasitas penyimpanan	1 GB
Memori produk dan alat	256MB
Memori yang dapat ditukar	Drive memori flash USB
Perangkat lunak luring	Profil-58TL





 -- Sistem hidrolik Rexroth Jerman:











-- Sambungan EMB Jerman

Bentuk yang indah

Sesak halus

Besar mengalir

kehilangan tekanan rendah

Tidak ada kebocoran oli.











--Jerman BAUSER dan Segel Busak+Shamban

Kemampuan anti-ekstrusi yang kuat terhadap celah

Segel tidak akan dipelintir atau dibalik

Ketahanan aus yang baik dan perakitan yang mudah

anti bocor bagus











-- Penggaris Sensor GIVI

Rem Tekan CNC menggunakan kontrol servo elektro-hidraulik loop tertutup sepenuhnya,

Sinyal posisi ram dapat diumpan balik ke sistem CNC oleh dua sisi Sensor Ruler,

kemudian pengontrol CNC DA58T menyesuaikan jumlah aliran oli dengan mengubahukuran bukaandari katup sinkron

, dengan ini mengendalikan ram Y1, Y2 berjalan pada level yang sama, mempertahankan keadaan paralel meja kerja.









-- Meja Penobatan Mekanis

• Mekanisme kompensasi defleksi lokal menggunakan struktur kompensasi tabel interferensi mekanis.Kontrol perhitungan otomatis pengontrol CNC.
• Setiap kelompok terdiri dari beberapa kelompok permukaan lengkung tiga dimensi dengan kemiringan yang berbeda.Kurva kompensasi lebih dekat dengan kurva deformasi pelat geser, yang sangat meningkatkan akurasi pemesinan mesin pembengkok.









-- Pengukur belakang

● Sumbu X digerakkan oleh motor servo melalui sekrup bola

● Sumbu R digerakkan oleh motor servo melalui sekrup bola

● Panduan Liner dan Sekrup Bola HIWIN Taiwan

● semua Motor Servo

  ● Manual menyesuaikan posisi jari









  - Fast Clamping untuk memperbaiki alat Top dengan mudah









--Satu Set alat Top Standar dan Double V-Die (gaya Amada)

Bahan: 42CrMo atau disesuaikan

Keseluruhan proses pendinginan, kekerasan tinggi dan ketahanan aus yang baik.

V-mati ganda V8,V12,V16 (disesuaikan)











  --Sistem kelistrikan yang andal

• Sistem kelistrikan adalah France Schneider
• Dilengkapi dengan kabinet tahan debu untuk menjaminsistem kelistrikan yang berkualitas
• Buka pintu dan matikan, driver motor servo berkualitas tinggi.
