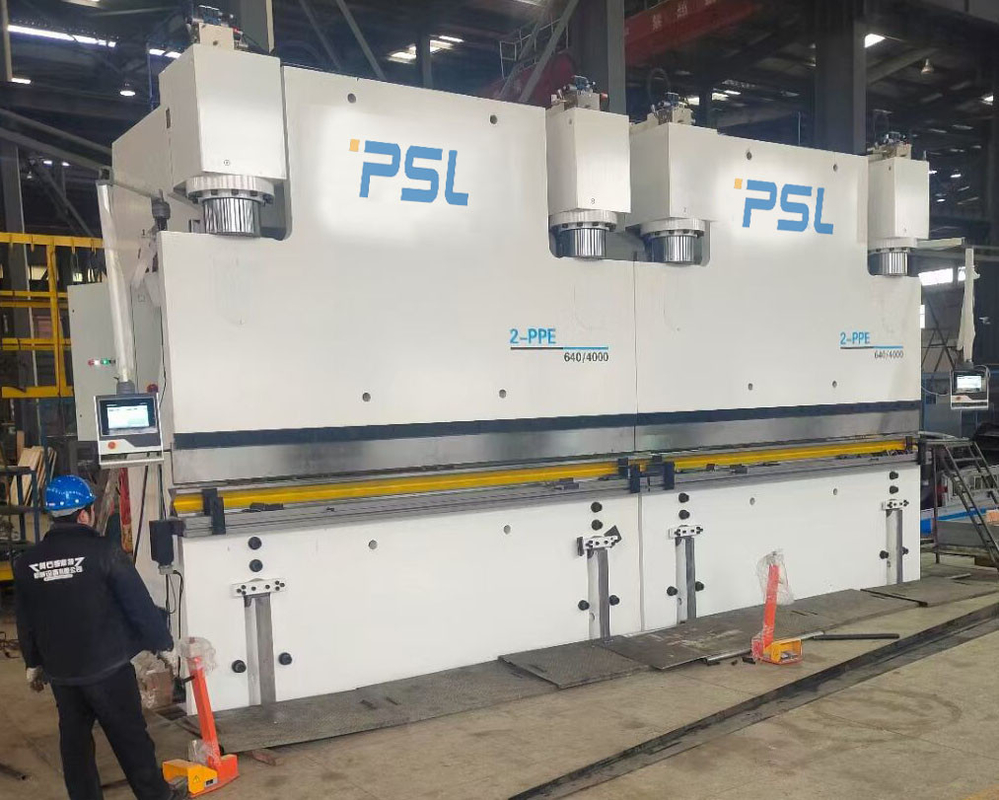

Tiang Listrik Tiang Lampu Mesin fabrikasi Tandem CNC Electro-hydraulic Press Brakes
Aplikasi:
Rem tekan CNC Tandem ini banyak digunakan dalam struktur baja besar, menara baja, tiang listrik, gerbong truk, kabinet listrik, industri dekorasi.Dengan cetakan berbeda yang disediakan, pelanggan dapat membuat pelat logam ditekuk menjadi berbagai bentuk benda kerja.
Terutama di industri manufaktur Power dan Light Poles dengan kedalaman Throat yang besar dan Max yang lebih besar.ketinggian pembukaan alat.
Fitur utama mesin,
1. Sistem servo elektro-hidraulik, loop tertutup mengontrol akurasi berjalan slider.
2. Teknologi unik yang dipatenkan: kompensasi defleksi bilateral dari rem tekan besar.
3. Pembukaan tinggi sisipan yang dapat disesuaikan mati untuk memenuhi berbagai benda kerja.
4. Berbagai lembaga tambahan dapat memenuhi kebutuhan pengguna dan membuat prosesnya lebih nyaman dan efisien.
5. Rangka mesin terdiri dari tangki, meja kerja, rumah kiri dan kanan dan
domba jantanSehingga memiliki kekuatan tinggi dan kekakuan yang baik.Juga dibutuhkan getaran untuk menghilangkanmenekankan.
6. Prinsip kerja sinkronisasi kedua mesin: Mengadopsi listrik-hidrolik katup proporsional untuk memastikan sinkronisasi kedua mesin.
7. Melalui pengontrol CNC, operator dapat berkomunikasi dengan mesin.
8. Dilengkapi dengan sistem pemandu yang baik, sistem pengukuran posisi dan sistem keseimbangan hidrolik untuk memenuhi persyaratan pekerjaan panjang penuh dan pekerjaan eksentrik.
9. Unit kompensasi meja kerja diadopsi untuk menebus defleksi mesin saat bekerja untuk memastikan ketepatan benda kerja.
10. Permukaan silinder memiliki keausan dan perlakuan panas yang baik, sehingga memiliki pelumasan yang baik dan masa pakai yang lama.
Akurasi alat mesin
1 Akurasi geometris
Akurasi posisi Y1 dan Y2 (ram bergerak ke atas dan ke bawah sumbu): ± 0,05mm
Ulangi akurasi pemosisian sumbu Y1 dan Y2: ± 0,05 mm
Akurasi posisi sumbu x: ± 0.10mm
(yang merupakan sumbu bergerak depan dan belakang penahan belakang)
Akurasi posisi berulang sumbu X: ± 0,05 mm
2 Akurasi kerja
Sudut lengkung benda uji: ± 30 '/ M
Kelurusan lentur benda uji: 0,30mm/m
Konfigurasi mesin,
| Tidak |
Nama |
Model/Pembuatan |
| 1 |
Sistem CNC |
Holland Delem DA53T, DA58T, DA66T
ESA S630, S640
Cybelec CT8, CT12
|
| 2 |
Listrik |
Schneider Prancis |
| 3 |
Pengukur belakang |
Sekrup bola + pemandu linier;4set jari bergerak pada linear guider |
| 4 |
Motor utama |
WN AC motor 2 * 45kw |
| 5 |
Motor servo |
Estun |
| 6 |
Pengemudi Servo |
Estun |
| 7 |
Sakelar Pedal |
KACON, Korea Selatan |
| 8 |
Cincin Penyegelan |
Merkel, Jerman
NOK, Jepang
|
| 9 |
Sistem Hidrolik |
Rexroth, Jerman |
| 10 |
Pompa minyak |
Pompa Oli internal gear pump Nachi Jepang |
| 11 |
Jointor Tabung Minyak |
EMB Jerman |
| 12 |
Alat teratas dan V-Die |
Satu set alat Top standar dan terdiri dari V Die |
| 13 |
Pengukur belakang |
Sekrup bola Taiwan Hiwin dan rel pemandu linier |
| 14 |
Silinder Minyak |
PSL |
| 15 |
Kompensasi Defleksi |
Kompensasi Mekanik atau Hidrolik/meja mahkota |
| 16 |
Penggaris kisi |
Italia GIVI |
| 17 |
Sumbu Standar |
3 +1(Y1, Y2, X, +V )
|
Parameter Utama Seri PPED Tandem,
|
NamaModel
|
2-500/40
|
2-500/50
|
2-500/60
|
2-640/60
|
2-640/70
|
2-640/80
|
2-800/60
|
2-800/70
|
2-800/80
|
| Gaya nominal kN |
5000
|
5000
|
5000
|
6400
|
6400
|
6400
|
8000
|
8000
|
8000
|
| Lebar papan lipat mm |
4000
|
5000
|
6000
|
6000
|
7000
|
8000
|
6000
|
7000
|
8000
|
| Gaya spasi kolom mm |
3150
|
4050
|
5050
|
5050
|
6050
|
6200
|
4760
|
5760
|
6200
|
| Stroke penggeser mm |
300
|
300
|
300
|
320
|
320
|
320
|
400
|
400
|
400
|
| Ketinggian bukaan maksimum meja kerja dan penggeser mm |
600
|
600
|
600
|
640
|
640
|
640
|
820
|
820
|
820
|
| Kedalaman tenggorokan mm |
400
|
400
|
400
|
400
|
400
|
400
|
500
|
500
|
500
|
| Lebar meja mm |
300
|
300
|
300
|
300
|
300
|
300
|
400
|
400
|
400
|
| Kecepatan mengemudi mm/s |
75
|
75
|
75
|
80
|
80
|
80
|
100
|
100
|
100
|
| Kecepatan kerja mm/s |
8
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
| Kecepatan kembali mm/s |
75
|
75
|
75
|
80
|
80
|
80
|
70
|
70
|
70
|
| Daya motor utama kW |
45
|
45
|
45
|
55
|
55
|
55
|
2x37
|
2x37
|
2x37
|
| Volume tangki bahan bakar L |
900
|
900
|
900
|
1000
|
1000
|
1000
|
2200
|
2200
|
2200
|
| Berat bersih alat mesin kg |
38000
|
45000
|
53000
|
61000
|
67000
|
73000
|
94000
|
102000
|
115000
|
