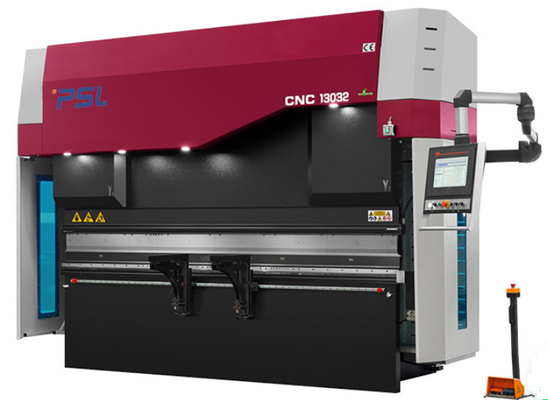

250 Ton 10 Foot Cnc Servo Press Brake Untuk Pompa Tekan Hidrolik Terkendali

Pompa yang dikendalikan mesin bending rem Double Servo CNC Press

Pengenalan Aplikasi darimesin:

1, Struktur Rem Tekan CNC:
1) Struktur baja yang dilas lengkap;akurumah eft dan kanan, meja kerja dan dasar silinder dilas menjadi satu bingkai utuh.

2) Setelah dilas, tegangan internal dihilangkan dengan temper, sehingga seluruh baja kuat dan stabil.
2) Perangkat lunak analisis elemen hingga ANSYS untuk memastikan keandalan dan kekuatan rangka mesin dan presisi lentur.

2, sistem CNC untuk mengontrol:

1) Semua tindakan (sumbu X,R,Z berjalan) dariPenghenti pengukur belakang;

2) Pukulan Ram dikendalikan

3) Sistem hidrolik mengalir dan tekanan dalam dua unit servo hidrolik

4) Penyesuaian kompensasi defleksi

Fitur DA58T

3, sistem hidrolik:
1) Sistem kontrol terintegrasi yang diimpor dariRexroth Jerman;
2) Dua tangki minyak dengan motor utama servo + pompa + papan katup yang menggerakkan dua silinder sied secara terpisah;

3) Kurangi pemasangan pipa, lebih sedikit oli yang digunakan dan suhu oli rendah untuk waktu yang lama;
4) Pastikan stabilitas kerja dan penampilan yang lebih baik.

4, Dua silinder oli utama:
1) Mode kontrol loop tertutup: Papan katup servo Jerman dan penggaris kisi yang diimpor;

2)Frekuensi tinggiteknologi kontrol hidrolik, lebih cepat, lebih efisien dan akurat.
3) Benar-benar berbeda dari mesin stop bending mekanis tradisional;
4) Presisi tinggi dari posisi meluncur dan membungkuk;


5, Penghenti pengukur belakang:
1) Sekrup bola berkualitas tinggi dan pemandu linier untuk memastikan presisi penghentian.
2) Pemblokiran multi-sumbu yang lebih fungsional tersedia sesuai dengan kebutuhan pelanggan.

3)Standar 2 set jari yang dipasang di Linear guider dipasang pada balok pengukur belakang, untuk benda kerja bentuk kompleks, sistem pengukur belakang 4 atau 5 jari dan cetakan yang sesuai tersedia untuk Anda pilih.

- Penghenti pengukur belakang,

● Sumbu X digerakkan oleh motor servo

● Sumbu R digerakkan oleh motor servo

● Sumbu Z1, Z2 (jari 1 dan 2) digerakkan oleh motor servo(Opsional)

● Sumbu Z3, Z4 yang digerakkan oleh motor servo untuk mendukung tindak lanjut pelat baja selama pembengkokan (Opsional)

● semua sumbu digerakkan oleh Servo Motors

6, Tubuh dua sisi:
1) Pelat berbentuk C dipasang di kedua sisi;
2) Penggaris kisi presisi tinggi dipasang di antara pelat berbentuk C dan Ram;
3) Hindari pengaruh pada presisi pembengkokan yang timbul dari distorsi bodi mesin selama pembengkokan.

- Penggaris Kisi GIVI

Rem CNC Press menggunakan kontrol servo elektro-hidraulik loop tertutup penuh,

Sinyal posisi ram dapat menjadi umpan balik ke sistem CNC oleh dua sisi Sensor Ruler,

kemudian pengontrol CNC DA66T menyesuaikan jumlah aliran oli dengan mengubahukuran pembukaankatup sinkron

, dengan ini mengontrol ram Y1, Y2 yang berjalan pada level yang sama, mempertahankan status paralel meja kerja.

7, tabel kompensasi Penobatan Mekanik

Dalam sistem CNC, parameter ketebalan dan panjang pelat dimasukkan, dan sistem CNC akan secara otomatis melakukan kompensasi defleksi.

8, alat Top Standar dan Double V-Die (gaya Amada) pada mesin

Bahan: 42CrMo

Proses pendinginan keseluruhan, kekerasan tinggi dan ketahanan aus yang baik.

V-die V8, V12, V16 tunggal atau Ganda (disesuaikan)

9, Segel silinder BAUSER dan Busak + Shamban Jerman

  10,Sistem kelistrikan yang andal

• Komponen listrik (Relay, Kontaktor) France Schneider
• Kabinet tahan debu kelas IP54 untuk menjaminsistem kelistrikan berkualitas tinggi
• Fungsi pintu terbuka dan matikan
• Driver motor servo Estun berkualitas tinggi

11, penjaga keamanan laser
