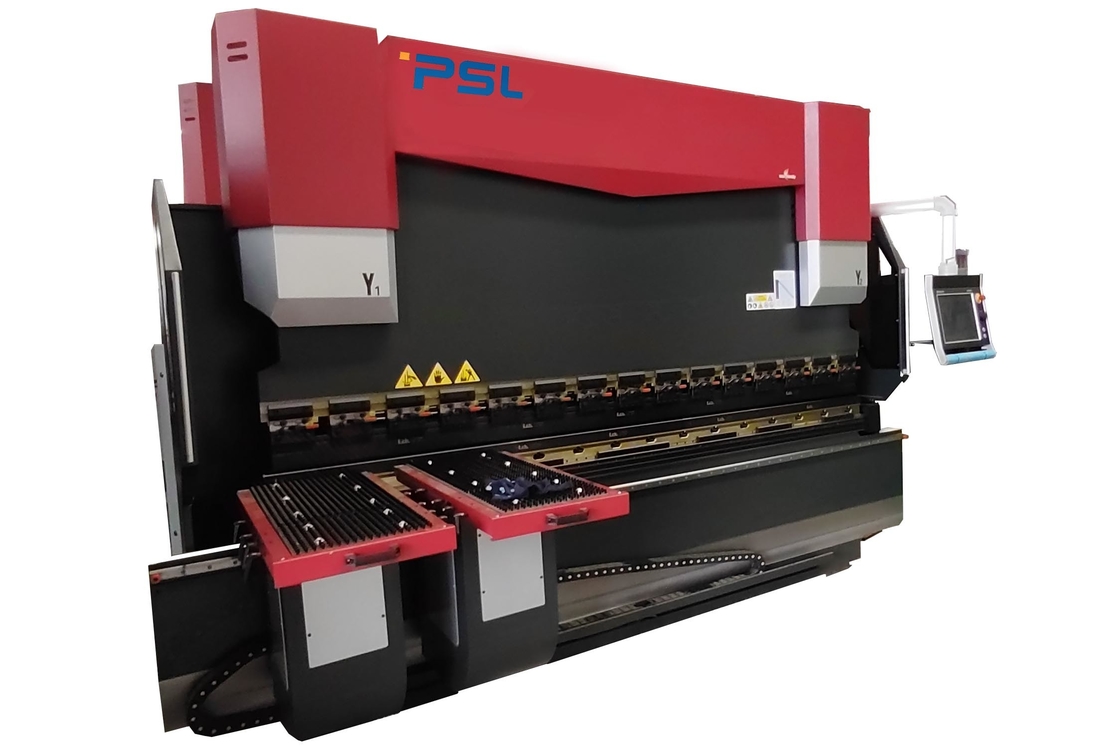

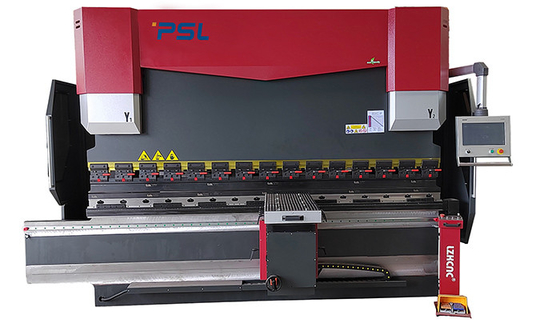

9 Sumbu Depan mengikuti platform Mesin Rem Tekan Hidrolik CNC 170Ton 10'

CNC Sheet metal Bending CNC Multi axis Press Brake dengan Dukungan Tindak Lanjut Depan





Pengenalan Aplikasi,

Rem tekan CNC ini menggunakan alat (alat standar atau khusus) untuk membengkokkan lembaran logam menjadi benda kerja berbagai bentuk penampang geometris.

Ini adalah mesin pembentuk lembaran logam yang dirancang untuk pemrosesan lembaran logam penggulung dingin.

Ini banyak digunakan dalam pembengkokan lembaran logam, seperti mobil, manufaktur pesawat terbang, industri ringan, pembuatan kapal, kontainer, lift, kendaraan kereta api dan industri lainnya.





Prinsip dan Fitur mesin:





1, Struktur Rem Tekan:
1) Struktur baja yang dilas lengkap;akurumah eft dan kanan, meja kerja dan dasar silinder dilas menjadi satu bingkai utuh.

2) Setelah pengelasan, tegangan internal dihilangkan dengan temper, sehingga seluruh baja kuat dan stabilitasnya baik.
2) Perangkat lunak analisis elemen hingga ANSYS untuk memastikan keandalan mesin dan presisi.



2, sistem hidrolik:
1) Sistem kontrol terintegrasi yang diimpor dariRexroth Jerman;
2) Mengurangi pemasangan pipa;
3) Pastikan stabilitas kerja dan penampilan yang lebih baik.



3, silinder minyak utama:
1) Mode kontrol loop tertutup: katup servo elektro-hidraulik Jerman dan penggaris kisi impor;

2)Frekuensi tinggiteknologi kontrol hidrolik, lebih cepat, lebih efisien dan akurat.
3) Benar-benar berbeda dari mesin stop bending mekanis tradisional;
4) Presisi tinggi dari posisi luncur dan tekukan;
5) Operasi yang akurat dan stabil



4, Pengukur belakang:
1) Sekrup bola berkualitas tinggi dan pemandu linier untuk memastikan presisi penghentian.
2) Pemblokiran multi-sumbu yang lebih fungsional tersedia sesuai dengan kebutuhan pelanggan.

3)Standar 2 set jari dipasang di Linear guider dipasang pada balok pengukur belakang, untuk benda kerja bentuk kompleks, sistem pengukur belakang 4 atau 5 jari dan cetakan yang sesuai tersedia untuk Anda pilih.



5, Tubuh dua sisi:
1) Pelat berbentuk C dipasang di kedua sisi;
2) Penggaris kisi presisi tinggi ada di pelat berbentuk C;
3) Hindari pengaruh pada presisi lentur yang timbul dari distorsi bodi mesin selama proses pembengkokan.



6, pengontrol CNC:

1) Semua tindakan (sumbu X, R, Z berjalan) dariPenghenti pengukur belakangoleh sistem CNC;

2) Stroke Ram dikendalikan oleh sistem CNC

3) Sistem hidrolik yang mengalir dan tekanan dikendalikan oleh sistem CNC

4) Penyesuaian kompensasi defleksi dikendalikan oleh sistem CNC

5) Semua operasi nyaman dan cepat.









Konfigurasi Dasar:





Tidak	Nama	Model/Pembuatan
1	Sistem CNC	Pengontrol Holland Delem DA66T ESA S650 CYBELEC CT12 LZ-1000
2	Listrik	Prancis Schneider Electrics
3	Pengukur belakang	Sekrup bola + pemandu linier;2 set jari bergerak pada pemandu linier
4	Motor utama	Motor AC Siemens
5	Motor servo	Nanjing Estun
6	Pengemudi Servo	Nanjing Estun
7	Sakelar Pedal	KACON, Korea Selatan
8	Cincin Penyegelan	BAUSER dan Busak+Shamban, Jerman

9	Sistem Hidrolik	Rexroth, Jerman
10	Pompa minyak	Jerman ALLEAAD pompa roda gigi internal berkinerja tinggi & kebisingan rendah
11	Jointor Tabung Minyak	EMB Jerman
12	Alat teratas dan V-Die	Satu set alat atas standar dan V Die
13	Pengukur belakang	Sekrup bola Taiwan dan pemandu linier
14	Silinder Minyak	Cina Taifeng
15	Penjepitan Cepat	merek Cina
16	Kompensasi Defleksi	Kompensasi Mekanik/meja mahkota

17	Penggaris kisi	Italia GIVI
18	Sumbu Standar	8 +1(Y1, Y2, X,R,Z1,Z2,Z3,Z4+V )





Pengenalan Bagian Utama:



-- Pengontrol CNC DELEM DA66T:



 -- Sistem hidrolik servo Rexroth:











-- Sendi EMB Jerman











- Penggaris Kisi GIVI

Rem CNC Press menggunakan kontrol servo elektro-hidraulik loop tertutup penuh,

Sinyal posisi ram dapat menjadi umpan balik ke sistem CNC oleh dua sisi Sensor Ruler,

kemudian pengontrol CNC DA66T menyesuaikan jumlah aliran oli dengan mengubahukuran pembukaankatup sinkron

, dengan ini mengontrol ram Y1, Y2 yang berjalan pada level yang sama, mempertahankan status paralel meja kerja.









-- Mekanik Mahkota/tabel kompensasi

• Mekanisme kompensasi defleksi lokal menggunakan struktur kompensasi tabel interferensi mekanis.Kontrol perhitungan otomatis pengontrol CNC.









- Penghenti pengukur belakang,

● Sumbu X digerakkan oleh motor servo melalui sekrup bola

● Sumbu R digerakkan oleh motor servo melalui sekrup bola atauRak dan pinion

● Penyesuaian posisi jari secara manual

● Sumbu Z1, Z2 (jari 1 dan 2) digerakkan oleh motor servo melalui jalur yang baikRak dan pinion (Opsional)

  ● Sumbu Z3, Z4 yang digerakkan oleh motor servo untuk mendukung tindak lanjut pelat baja selama pembengkokan

● semua motor penggerak Servo













  - Clamping Cepat untuk memperbaiki alat Top dengan cepat dan mudah









--Alat Top Standar dan Double V-Die (gaya Amada) pada mesin

Bahan: 42CrMo

Proses pendinginan keseluruhan, kekerasan tinggi dan ketahanan aus yang baik.

V-die V8, V12, V16 tunggal atau ganda (disesuaikan)









-- Segel silinder BAUSER dan Busak+Shamban Jerman









  --Sistem kelistrikan yang andal

• Komponen listrik (Relay, Kontaktor) France Schneider
• Kabinet tahan debu kelas IP54 untuk menjaminsistem kelistrikan berkualitas tinggi
• Fungsi pintu terbuka dan matikan
• Driver motor servo Estun berkualitas tinggi
