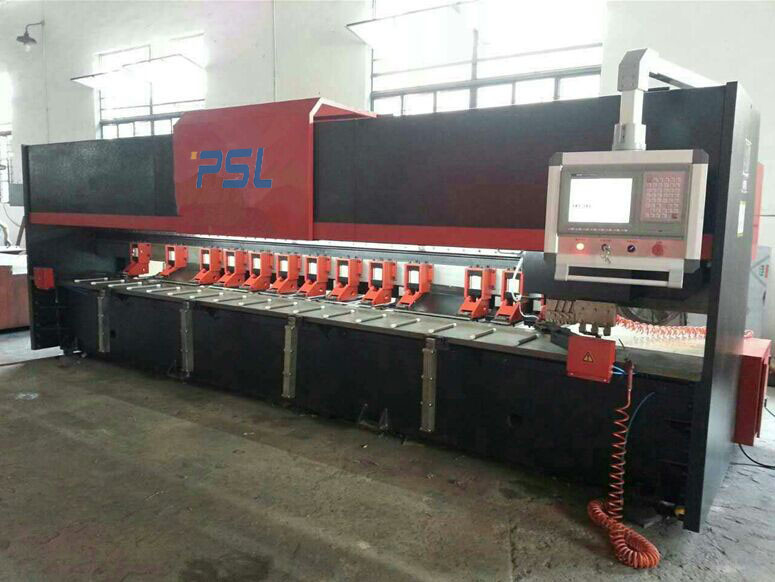

Vertikal Pneumatic CNC V Cut Grooving Machine Untuk Lembaran Stainless

Vertical Pneumatic CNC V Cut Grooving Machine For Stainless Sheets
Vertical Pneumatic CNC V Cut Grooving Machine For Stainless Sheets
video play

Gambar besar :  Vertikal Pneumatic CNC V Cut Grooving Machine Untuk Lembaran Stainless

Detail produk:
Tempat asal: CINA
Nama merek: PSL
Nomor model: RKC-1250x4000
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 set
Harga: Nenotiable
Kemasan rincian: Telanjang dalam wadah
Waktu pengiriman: 60-90 hari
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 10 set per bulan
Detil Deskripsi produk
Nama: Mesin CNC V-cut Groove Vertikal Jenis mesin: RKC-1250x4000
Struktur: Gaya vertikal Kontrol: Sistem CNC MUDAH, HUST
Menyetir: semua unit servo mengemudi Nilai daya: 7.5KW
Max. Maks. cutting depth width lebar kedalaman pemotongan: 3mm Sumber daya: Listrik, Pneumatik
Max. Maks. Cutting Speed Kecepatan memotong: 60m/mnt Penahanan depan pneumatik: 11 grup
Pisau: 5 grup Bobot: 9000kg
Tegangan: 380V/220V, 50HZ/60HZ Opsional Dimensi (l * w * h): 5800*3100*1800
Warna: Putih, Dirancang Pelanggan Aplikasi: Pemotongan Logam Industri
Jaminan: 1 tahun Layanan Purna Jual Disediakan: Insinyur tersedia untuk melayani mesin di luar negeri, dukungan Online
Cahaya Tinggi:

CNC V memotong mesin Grooving PSL

,

V memotong mesin Grooving untuk lembaran Stainless PSL

,

mesin pemotong alur v PSL



Mesin Grooving CNC V-cut pneumatik vertikal untuk lembaran Stainless





Deskripsi Produk,


Gaya vertikal 1250X3200 mesin Pneumatik CNC V-cut Grooving



1, mesin kami menggunakan desain struktur, kekakuan keseluruhan, deformasi kecil.



2, Balok mesin ini diperbaiki, memiliki sistem pengumpanan, levelness meja kerja berada dalam ± 0,03mm.



3, Rak bilah bergerak ke kanan dan ke kiri dengan sabuk sinkron, proses pemotongan V sangat stabil, dan permukaan pemotongan halus.





Karakteristik kinerja,



ItuMesin grooving CNC V ( mesin V-slot stainless steel) cocok untuk elevator, material pemasangan, pemrosesan stainless steel, peralatan rumah tangga, display prop, dan industri lainnya yang membutuhkan pemrosesan pelat presisi tinggi.



Ini dirancang dan diproduksi sesuai dengan kebutuhan khusus industri dekorasi menengah dan atas, manufaktur lift dan industri lainnya.



Itu dapat melakukan alur berbentuk V pada lembaran baja tahan karat, pelat besi, pelat tembaga dan bahan lainnya.Groover lembaran logam baru seperti aksesori khusus juga dapat melakukan pekerjaan seperti penggilingan, pemolesan, dan penarikan kawat pada lembaran dan profil logam tipis.





Gambar rinci,

  •

1. Perlengkapan,

Peralatan yang digunakan maju dan mundur tiga proses pencetakan pisau, sehingga pengolahan besi sangat berkurang.Peralatan mengadopsi sistem kontrol pneumatik, pelat penjepit otomatis, menekan dan melepaskan tekanan, stabil dan dapat diandalkan, bekerja cepat, membuat produk diproses tanpa tanda penjepit, lekukan, metode pendinginan semprot otomatis untuk pendinginan, pendinginan alat yang cepat, memperpanjang masa pakai dari pemotong.

2. Depan Meja kerja,
Peralatan meja kerja dengan kekuatan tinggi dari bahan 6CrW2Si sebagai alas, meja kerja benda kerja, tidak mudah dipakai.Dan panel meja dan bagian tubuh dengan bergerak disesuaikan, ujung ke meja setiap bit jaminan akurasi jarak + 0,02mm atau lebih.Kontrol pneumatik diadopsi dalam penjepitan dan pengepresan peralatan.



3. Memberi makan kembali,

Peralatan evakuasi menggunakan struktur material, membuat peralatan tidak dalam pengumpanan dan pelepasan kerusakan permukaan lembaran.Alat kontrol motor servo dan perangkat pengumpanan, presisi perencanaan dan pemosisian, pengumpanan motor servo, presisi tinggi dan andal.







Parameter Teknis utama,



Rentang ketebalan untuk pelat yang akan diproses 0.6mm-4mm (baja tahan karat)
Rentang ketebalan untuk pelat yang akan diproses 0.6mm-4mm (baja karbon)
Maks.kedalaman yang diproses setiap kali 0.6mm
Maks.kedalaman yang diproses 3mm
Panjang pelat yang akan diproses 3100mm/4000mm
Kecepatan lebar 1250mm/1550mm
Tipe V melalui margin jarak minimum 8mm
Kecepatan potong maju 0-60m / mnt
Kecepatan pengembalian sumbu X 0-60m / mnt
set unit minimum sumbu Y 0,01 mm
Akurasi posisi minimum sumbu Y ± 0,05 mm
set unit minimum sumbu Z 0,01 mm
Akurasi posisi ± 0,05 mm
Inverter sumbu X/motor servo 5.5KW
Motor servo sumbu Z 1KW
Motor servo sumbu Y 1KW
1500 * 3000 5300mm * 2550mm * 1560mm
Pisau 3+2 set
1500*4000 5800mm * 3100mm * 1860mm
Tekanan pneumatik 6Peta-8Peta
Bobot 9.0T/10.5T
Kekuatan utama 380V/50HZ/3Fase







instruksi bagian utama,



sistem CNC Taiwan HUST atau ESAYCAT 19” Layar Sentuh LCD HD
Unit servo (X, Y, Z) EASYCAT Taiwan/ YASKAWA Jepang
Sistem pendingin Pompa pendingin kabut air
Pisau Cina (kepala pisau paduan Korea Selatan)
Sekrup bola TBI atau ABBA Taiwan
Panduan linier HIWIN Taiwan
Perlengkapan & rak YYC Taiwan
Sistem hidrolik Merek Taiwan
Kabel kawat Jerman IGUS
Peralatan listrik tegangan rendah Schneider
Saklar terbatas

Merek Jepang atau Jerman





Vertikal Pneumatic CNC V Cut Grooving Machine Untuk Lembaran Stainless 0

Vertikal Pneumatic CNC V Cut Grooving Machine Untuk Lembaran Stainless 1

Vertikal Pneumatic CNC V Cut Grooving Machine Untuk Lembaran Stainless 2

Vertikal Pneumatic CNC V Cut Grooving Machine Untuk Lembaran Stainless 3

Vertikal Pneumatic CNC V Cut Grooving Machine Untuk Lembaran Stainless 4
