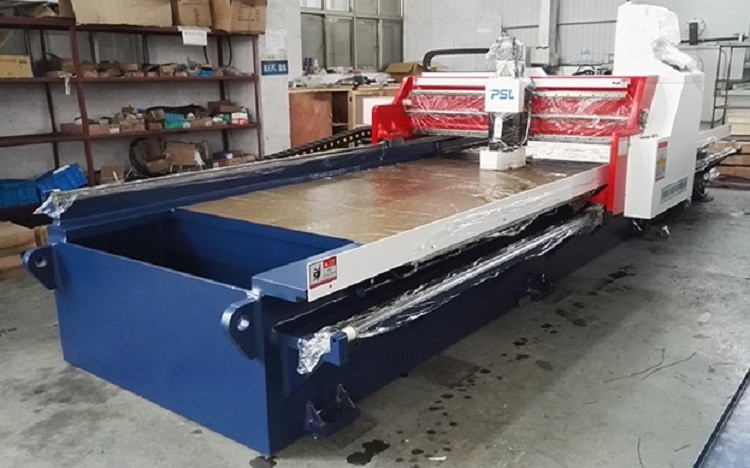

Lembaran karbon Stainless steel Mesin Slotting V-groove Hidrolik CNC Horisontal
Deskripsi Mesin,
Peralatan ini sepenuhnya Mesin CNC Servo V-Groove untuk lembaran logam.
Ini mengadopsi pengontrol CNC canggih dan desain inovatif dengan keunggulan presisi pemrosesan tinggi, operasi sederhana, tidak ada suara, tidak ada getaran, dan sebagainya.
Ini banyak digunakan dalam lembaran logam V-groove, U-groove dan pemrosesan alur tidak beraturan lainnya (termasuk baja tahan karat, aluminium, pelat aluminium, tembaga, baja karbon, dan pelat khusus lainnya).
Khususnya. Ini berlaku untuk pemrosesan alur-V dari lembaran logam sebelum ditekuk.
Fitur utama dan fungsi khusus,
1. Bevelling tersedia;
2. Tersedia untuk alur dari satu sisi pelat ke ujung, dan juga mulai dipotong di sisi lain;
3. Jarak minimum dari sisi pelat ke garis alur pertama adalah 6mm;
4. Ukuran minimum pelat ke alur adalah 100x100mm;
5. Grooving dari satu titik ke titik lain dengan tepat;
6. Hemat daya;
7. Perlindungan lingkungan.
Karakteristik kinerja,
1.1 Bingkai mesin slotting logam lembaran dan balok semuanya berbentuk kotak.Setelah desain optimasi elemen hingga, pengelasan semua baja ditempa untuk menghilangkan tegangan sisa.
kami1.2 Mesin slotting V lembaran logam mengadopsi pengontrol kontrol industri Taiwan EASYCAT atau SYNTEC dan sistem servo loop tertutup: mudah, fleksibel, cepat, efisien, dan kebisingan rendah.
1.3 CNCcontroller, mendukung operasi otomatis penuh, 3-blade dapat berjalan secara bersamaan secara signifikan meningkatkan efisiensi grooving.
1.4 Mesin grooving V baja tahan karat dengan 4 sumbu kontrol (sumbu X, Y1, Y2, Z), perangkat penahan hidrolik, gantry dan dudukan alat membuat gerakan bolak-balik bergerak bersama saat bekerja.
Mesin 1.5 V-groove menggunakan sekrup bola & rel pemandu tugas berat roller.
1.6 Mesin ini dilengkapi dengan sistem pelumasan otomatis: keausan rendah, pemrosesan halus, memastikan akurasi pemesinan dan karakteristik respons dinamis yang tinggi.
1.7Sistem peniupan dan pendinginan udara/air terkompresi tidak hanya mencegah limbah pemotongan menggores permukaan benda kerja, tetapi juga meningkatkan masa pakai pisau.
Parameter Teknis utama,
| Rentang ketebalan untuk pelat yang akan diproses |
0.6mm-4mm (baja tahan karat) |
| Rentang ketebalan untuk pelat yang akan diproses |
0.6mm-4mm (baja karbon) |
| Maks.kedalaman yang diproses setiap kali |
0.6mm |
| Maks.kedalaman yang diproses |
2.5mm |
| Panjang pelat yang akan diproses |
6000mm |
| Kecepatan lebar |
1250mm |
| Tipe V melalui margin jarak minimum |
6mm |
| Kecepatan potong maju |
0-70m/mnt |
| Kecepatan pengembalian sumbu X |
0-70m/mnt |
| set unit minimum sumbu Y |
0,01 mm |
| Akurasi posisi minimum sumbu Y |
± 0,05 mm |
| set unit minimum sumbu Z |
0,01 mm |
| Akurasi posisi |
± 0,05 mm |
| Stroke sumbu Z |
50mm |
| Inverter sumbu X/motor servo |
5.5KW |
| Motor servo sumbu Z |
1KW |
| Motor servo sumbu Y1, Y2 |
1KW |
| Sistem hidrolik |
1.5KW/8L/10MPa |
| Pisau |
3 set |
| 1500*4000 |
8500mm * 2350mm * 1700mm |
| Tekanan pneumatik |
6Peta-8Peta |
| Bobot |
12.5T |
| Kekuatan utama |
380V/50HZ/3Fase |
instruksi bagian utama,
| sistem CNC |
Taiwan SYNTEC atau ESAYCAT
Layar sentuh LCD HD 19”
|
| Unit servo (X, Y, Z) |
EASYCAT Taiwan
DELTA Taiwan
|
| Sistem pendingin |
Pompa pendingin kabut air |
| Pisau |
Kepala pisau paduan Korea Selatan |
| Sekrup bola |
TBI Taiwan |
| Panduan linier |
HIWIN Taiwan |
| Perlengkapan & rak |
YYC Taiwan |
| Sistem hidrolik |
Merek Taiwan |
| Kabel kawat |
Jerman IGUS |
| Peralatan listrik tegangan rendah |
Schneider |
| Saklar terbatas |
Merek Jepang atau Jerman
|
