Mesin Pemotong Grooving Cnc V Untuk Hidrolik Lembaran Logam

Cina PSL (WUHAN) SMART EQUIPMENT CO.LTD. Sertifikasi
Cina PSL (WUHAN) SMART EQUIPMENT CO.LTD. Sertifikasi
I 'm Online Chat Now

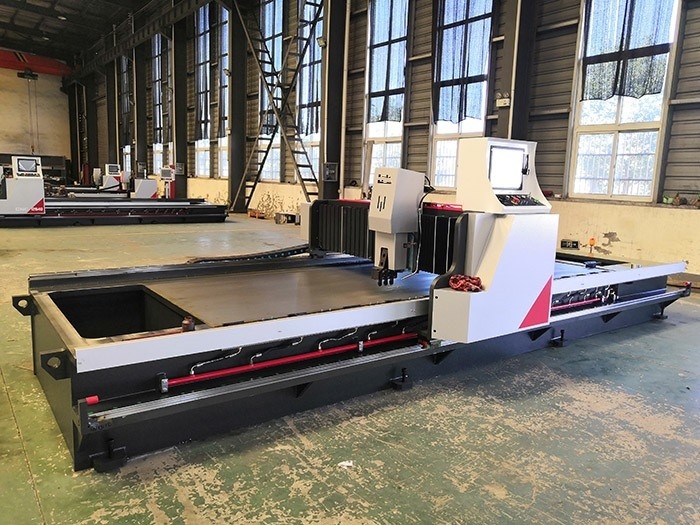

Mesin Pemotong Grooving Cnc V Untuk Hidrolik Lembaran Logam

Cnc V Grooving Cutting Machine For Sheet Metal Hydraulic
Cnc V Grooving Cutting Machine For Sheet Metal Hydraulic
video play

Gambar besar :  Mesin Pemotong Grooving Cnc V Untuk Hidrolik Lembaran Logam

Detail produk:
Tempat asal: CINA
Nama merek: PSL
Nomor model: PSL-1550x4000
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 set
Harga: Negotiable
Kemasan rincian: Telanjang dalam wadah
Waktu pengiriman: 45-60days
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 10 set per bulan
Detil Deskripsi produk
Aplikasi: Pemotongan Logam Industri Nama: Mesin alur-V Hidrolik CNC
Jenis mesin: PSL-1550x4000 Tubuh utama: pelat baja dilas bingkai
Kontrol: Sistem CNC EASYCAT, SYNTEC Menyetir: Semua penggerak servo
Struktur: Jenis Meja Gantry Nilai daya: 9KW
Max. Maks. cutting depth width lebar kedalaman pemotongan: 2.5mm Sumber daya: Listrik, Hidrolik
Dimensi (l * w * h): 6100*2300*1700 Bobot: 9500kg
Tegangan: 380V/220V, 50HZ/60HZ Opsional Warna: Putih, Abu-abu-hitam + Merah, Dirancang Pelanggan
Jaminan: 1 tahun Layanan Purna Jual Disediakan: Insinyur tersedia untuk melayani mesin di luar negeri, dukungan Online
Cahaya Tinggi:

cnc v mesin alur Servo Penuh

,

cnc v mesin grooving untuk lembaran logam PSL

,

v mesin cnc alur PSL

Lembaran logam Stainless steel CNC Hidrolik mesin V-groove V pemotong alur V-mesin pemotong





Karakteristik kinerja,



1.1 Bingkai mesin slotting logam lembaran dan balok semuanya berbentuk kotak.Setelah desain optimasi elemen hingga, pengelasan semua baja ditempa untuk menghilangkan tegangan sisa, dan kekakuan keseluruhannya bagus dan presisinya bagus.



1.2 Mesin grooving V baja tahan karat dengan 4 sumbu kontrol, perangkat penahan hidraulik, gantry, dan dudukan alat membuat gerakan bolak-balik bersama-sama saat bekerja.



1.3 Mesin V-groove menggunakan sekrup bola & rel pemandu tugas berat roller, roda gigi heliks presisi tingkat D1N6, peredam planet: keseimbangan, akurat.



1.4 Pengontrol terbuka CNC, mendukung operasi otomatis penuh, 4 bilah dapat berjalan secara bersamaan secara signifikan meningkatkan efisiensi alur.



1.5 Mesin slotting V lembaran logam mengadopsi pengontrol kontrol industri Taiwan EASYCAT atau SYNTEC dan sistem servo loop tertutup: mudah, fleksibel, cepat, efisien, dan kebisingan rendah.



1.6 Mesin ini dilengkapi dengan sistem pelumasan otomatis: keausan rendah, pemrosesan halus, memastikan akurasi pemesinan dan karakteristik respons dinamis yang tinggi.



1.7Sistem peniupan dan pendinginan udara/air terkompresi tidak hanya mencegah limbah pemotongan menggores permukaan benda kerja, tetapi juga meningkatkan masa pakai pisau.



1.8 Mesin ini memiliki fungsi self planing, setelah sekian lama jika permukaannya tidak mulus atau cacat, dapat digunakan dari pesawat, membuat mesin mengambil aspek yang sama sekali baru.







Parameter Teknis utama,



Rentang ketebalan untuk pelat yang akan diproses 0.6mm-4mm (baja tahan karat)
Rentang ketebalan untuk pelat yang akan diproses 0.6mm-4mm (baja karbon)
Maks.kedalaman yang diproses setiap kali 0.6mm
Maks.kedalaman yang diproses 2.5mm
Panjang pelat yang akan diproses 4000mm
Kecepatan lebar 1550mm
Tipe V melalui margin jarak minimum 6mm
Kecepatan potong maju 0-70m/mnt
Kecepatan pengembalian sumbu X 0-70m/mnt
set unit minimum sumbu Y 0,01 mm
Akurasi posisi minimum sumbu Y ± 0,05 mm
set unit minimum sumbu Z 0,01 mm
Akurasi posisi ± 0,05 mm
Stroke sumbu Z 50mm
Inverter sumbu X/motor servo 5.5KW
Motor servo sumbu Z 1KW
Motor servo sumbu Y1, Y2 1KW
Sistem hidrolik 1.5KW/8L/10MPa
Pisau 3 set
1500*4000 6000mm * 2550mm * 1660mm
Tekanan pneumatik 6Peta-8Peta
Bobot 9.5T
Kekuatan utama 380V/50HZ/3Fase







instruksi bagian utama,



sistem CNC

Taiwan SYNTEC atau ESAYCAT

Layar sentuh LCD HD 19”

Unit servo (X, Y, Z)

EASYCAT Taiwan

DELTA Taiwan

Sistem pendingin Pompa pendingin kabut air
Pisau Cina (kepala pisau paduan Korea Selatan)
Sekrup bola TBI Taiwan
Panduan linier HIWIN Taiwan
Perlengkapan & rak YYC Taiwan
Sistem hidrolik Merek Taiwan
Kabel kawat Jerman IGUS
Peralatan listrik tegangan rendah Schneider
Saklar terbatas

Merek Jepang atau Jerman
