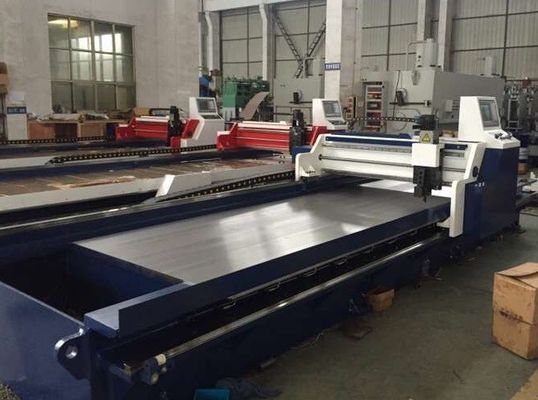

Mesin Scoring V-CUT servo penuh Lembaran Logam Mesin Pemotong V-Groove CNC
Fitur V-cut,
1. Menggunakan mesin skoring V-cut yang direncanakan untuk memotong alur V pada bahan logam mengurangi gaya tekuk, dan sangat cocok untuk menekuk potongan logam lembaran panjang dalam mesin pembengkok dengan tonase kecil.
2. Menggunakan mesin, pengguna dapat mengetsa desain ke bahan logam, serta menempatkan bahan dengan sempurna sebelum ditekuk.Ini memastikan keakuratan panjang sisi yang ditekuk.
3. Mesin scoring V-cut mengontrol kedalaman grooving lembaran logam, sehingga memastikan bahan lentur khusus dapat diproses dalam mesin bending tradisional.
Karakteristik kinerja,
Cepat dan grooving posisi yang tepat.
Adaptif maju, dapat beradaptasi dengan status yang berbeda dari lembaran logam.
Presisi tinggi bisa diterapkan.
Pengoperasian yang mudah, kinerja yang stabil dan dapat diandalkan.
Setelah menggunakan perlengkapan pisau, penggantian pisau tidak perlu diatur ulang ke nol.
Efisiensi tinggi, hemat energi, perlindungan lingkungan.
1.1 Bingkai mesin slotting logam lembaran dan balok semuanya berbentuk kotak.Setelah desain optimasi elemen hingga, pengelasan semua baja ditempa untuk menghilangkan tegangan sisa.
kami1.2 Mesin slotting V lembaran logam mengadopsi pengontrol kontrol industri Taiwan EASYCAT atau SYNTEC dan sistem servo loop tertutup: mudah, fleksibel, cepat, efisien, dan kebisingan rendah.
1.3 CNCcontroller, mendukung operasi otomatis penuh, 3-blade dapat berjalan secara bersamaan secara signifikan meningkatkan efisiensi grooving.
1.4 Mesin grooving V baja tahan karat dengan 4 sumbu kontrol (sumbu X, Y1, Y2, Z), perangkat penahan hidrolik, gantry dan dudukan alat membuat gerakan bolak-balik bergerak bersama saat bekerja.
Mesin 1.5 V-groove menggunakan sekrup bola & rel pemandu tugas berat roller.
1.6 Mesin ini dilengkapi dengan sistem pelumasan otomatis: keausan rendah, pemrosesan halus, memastikan akurasi pemesinan dan karakteristik respons dinamis yang tinggi.
1.7Sistem peniupan dan pendinginan udara/air terkompresi tidak hanya mencegah limbah pemotongan menggores permukaan benda kerja, tetapi juga meningkatkan masa pakai pisau.
Parameter Teknis utama,
| Rentang ketebalan untuk pelat yang akan diproses |
0.6mm-4mm (baja tahan karat) |
| Rentang ketebalan untuk pelat yang akan diproses |
0.6mm-4mm (baja karbon) |
| Maks.kedalaman yang diproses setiap kali |
0.6mm |
| Maks.kedalaman yang diproses |
2.5mm |
| Panjang pelat yang akan diproses |
6000mm |
| Kecepatan lebar |
1550mm |
| Tipe V melalui margin jarak minimum |
6mm |
| Kecepatan potong maju |
0-70m/mnt |
| Kecepatan pengembalian sumbu X |
0-70m/mnt |
| set unit minimum sumbu Y |
0,01 mm |
| Akurasi posisi minimum sumbu Y |
± 0,05 mm |
| set unit minimum sumbu Z |
0,01 mm |
| Akurasi posisi |
± 0,05 mm |
| Stroke sumbu Z |
50mm |
| Inverter sumbu X/motor servo |
5.5KW |
| Motor servo sumbu Z |
1KW |
| Motor servo sumbu Y1, Y2 |
2*1KW |
| Sistem hidrolik |
1.5KW/8L/10MPa |
| Pisau |
3 set |
| sumbu CNC |
4 sumbu (X,Y1,Y2,Z) |
| 1500*4000 |
8500mm * 2550mm * 1700mm |
| Tekanan pneumatik |
6Peta-8Peta |
| Bobot |
13.5T |
| Kekuatan utama |
380V/50HZ/3Fase |
instruksi bagian utama,
| sistem CNC |
Taiwan SYNTEC atau ESAYCAT
Layar sentuh LCD HD 19”
|
| Unit servo (X,Y,Z) |
EASYCAT Taiwan
DELTA Taiwan
|
| Sistem pendingin |
Chiller pendingin kabut air |
| Pisau Pemotong |
Kepala pisau paduan Korea Selatan |
| Sekrup bola |
TBI atau ABBA Taiwan |
| Panduan linier |
HIWIN Taiwan |
| Perlengkapan & rak |
YYC Taiwan |
| Sistem hidrolik |
Merek Taiwan |
| Kabel kawat |
Jerman IGUS |
| Komponen listrik tegangan rendah |
Schneider Prancis |
| Saklar terbatas |
Schneider atau Omoron
|
