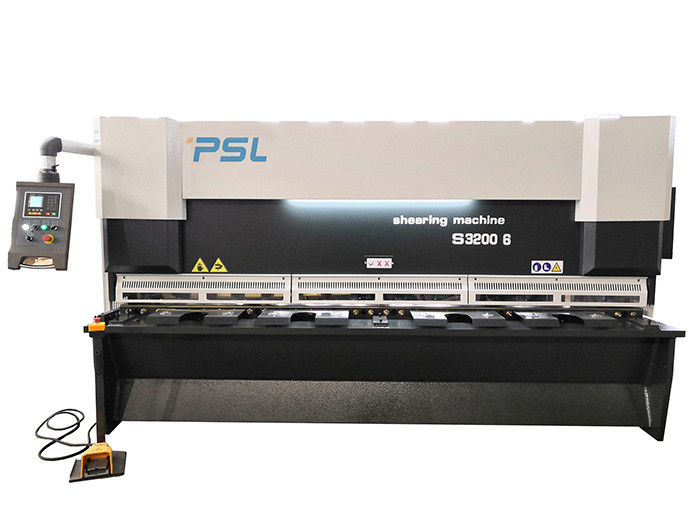

NC/CNC Besar Hidrolik Guillotine Geser lembaran logam mesin Pemotong dengan Oil Chilling
Fitur Pengontrol DAC360T
Perumahan berbasis panel
- Layar LCD cerah
- Kontrol pengukur belakang / depan
- Tarik kembali fungsi
- Sudut pemotongan dan kontrol celah
- Batasan panjang stroke
- Gerakan manual semua sumbu
- Kontrol paksa
- Pengukuran ketebalan lembaran
- Kembali ke fungsi Pengirim
- Sumbu servo kedua dan ketiga (DAC-362T)
- Dukungan lembar
Fitur dan karakteristik utama,
1.Menggunakan metode analisis elemen hingga UG, desain tambahan CAD, bingkai mengadopsi pengelasan integral dan penghilangan getaran perlakuan stres internal dan metode lain untuk membuat alat mesin memiliki kekakuan dan ketahanan getaran yang lebih tinggi.
Rangka mesin geser dibuat dengan struktur yang dilasdengan peralatan las dan proses stress relief dengan perlakuan Annealing.
2. Geser Hidraulik adalah mesin Rake Action variabel yang diproduksi dalam berbagai panjang & kapasitas pemotongan.
Pergerakan balok pengukur belakang dikendalikan oleh pengontrol NC / CNC.
Sudut pemotongan dan jarak pisau atas/rendah dapat dikontrol & dioperasikan oleh pengontrol NC/CNC sesuai dengan ketebalan pelat dan panjang pemotongan yang berbeda.
3.Sistem Hidrolik:
Mengadopsi sistem kontrol hidraulik terintegrasi, lebih andal dan mudah perawatannya.
Sistem sinkronisasi silinder oli tandem diadopsi, dan mesin ditekan secara merata.Dengan menyesuaikan volume oli silinder tandem, sudut geser dapat disesuaikan lebih mudah untuk memenuhi kebutuhan geser ketebalan pelat yang berbeda.
Sambungan Pipa:
Semua sambungan pipa menggunakan EMB dari GermanyBrand.
Siemens atau motor WN, pompa Allead dan katup Rexroth digunakan pada Geser.
Sistem hidrolik ditambahkan Cooling Chiller khusus untuk area panas (Opsional)
4.Sistem pengukur belakang bermotor CNC.Pengukur belakang panjang 1000 mm dengan akurasi 0,05 mm.
Jarak bebas pengukur belakang dikendalikan oleh Estun E21s atau Delem DAC-360T yang memastikan akurasi pemotongan yang lebih tinggi.
Pengukur belakang akurasi tinggi dengan sekrup bola dan pemandu linier.
5.Ini mengadopsi struktur pemegang alat tipe gerbang profesional.Meja pendukung bola pengangkut universal diadopsi untuk mengurangi intensitas tenaga kerja operator.
6. Pisau persegi panjang dengan empat ujung tombak untuk memperpanjang masa kerja, sudut geser yang dapat disesuaikan untuk mengurangi distorsi lembaran.
Dudukan blade atas memiliki struktur miring ke dalam untuk memfasilitasi pemasukan material dan juga meningkatkan akurasi benda kerja
7.Garis geser inimengadopsi pengontrol NC Estun E21s atau pengontrol CNC Delem DAC360T atau Cybelec T8 untuk mengontrol dan menggerakkan pengukur depan / sumbu makan (panjang pemotongan),Sudut pemotongan, dan celah / celah Blades
Pengontrol CNC DELEM DAC360T Kenyamanan geser di ujung jari Anda.Ini meningkatkan kualitas geser dan geser yang efektif.
8.Sistem hidraulik menggunakan akumulator tipe kandung kemih sebagai sumber energi tambahan, dan pada saat yang sama menyerap dampak tekanan dari sistem, sehingga peralatan mesin bekerja dengan lancar dan kebisingannya rendah.
Spesifikasi Geser QC11K-16x6000,
| Spesifikasi |
QC11K-16x6000 |
| Maks.Ketebalan pemotongan |
16mm (baja ringan)
8mm (baja tahan karat)
|
| Maks.Lebar pemotongan |
6000mm |
| Stroke |
4-12 kali/menit |
| Pukulan backgauge |
10-1000mm |
| Sudut geser |
0.5-2.5Derajat |
| Kedalaman tenggorokan |
100mm |
| Tinggi meja kerja |
900mm |
| Lebar meja kerja |
600mm |
| Daya motor servo utama |
37kw |
| Ukuran: |
7000x2400x3600 |
| Berat bersih Appro. |
36Ton |
| Volt. |
380V, 50HZ
|
Konfigurasi standar geser Guillotine,
| Model opsional |
Pabrikan |
Catatan |
| sistem CNC |
E21s
TP-07
P40T
DAC360
|
ESTUN
ELGO
DELEM
|
|
| Inverter |
Delta, INVT |
DUA |
| Sistem hidrolik |
Katup solenoida utama |
Rexroth
YUKEN
|
|
| Pengukur belakang |
motor AC
Motor servo (Opsional)
Sekrup bola + Pemandu linier
|
PSL
Taiwan
|
|
| Pompa minyak |
Pompa oli roda gigi dalam |
Cerah
|
|
| Kekuatan utama |
motor AC
|
WN |
|
| Meja kerja depan |
Rak palet dan bola khusus |
PSL |
|
| Keamanan |
Pagar baja depan + Perlindungan sensor pengaman belakang (Opsional) |
PSL |
|
| Izin pisau |
manual
Bermotor
Pengoperasian pengontrol NC
|
PSL |
|
| Komponen listrik |
Relay Schneider, Kontaktor |
Schneider |
|
| Saklar kaki |
Saklar vertikal Kacon |
Korea |
|
| Tenggorokan dalam |
150mm -500mm (Opsional) |
PSL |
|
Parameter utama mesin geser seri QC11K,
| Model |
Maks.
Tkn.
|
Kekuatan hasil |
Maks.Panjangnya |
Sudut |
X.Stroke |
Kekuasaan |
L*W*H(mm) |
Bobot |
| QC11K-6*2500 |
6mm |
450kN/cm |
2500mm |
0,5-2,5 ° |
750mm |
7.5kW |
3140*1740*2040 |
4800Kg |
| QC11K-6 * 3200 |
6mm |
450kN/cm |
3200mm |
0,5-2,5 ° |
750mm |
7.5KW |
3750*1770*2150 |
5800Kg |
| QC11K-6 * 4000 |
6mm |
450kN/cm |
4000mm |
0,5-2,5 ° |
750mm |
11KW |
4830*1840*2150 |
7500Kg |
| QC11K-6 * 5000 |
6mm |
450kN/cm |
5000mm |
0,5-2,5 ° |
750mm |
15KW |
5830*1840*2150 |
13000Kg |
| QC11K-6 * 6000 |
6mm |
450kN/cm |
6000mm |
0,5-3° |
750mm |
15KW |
6480*2100*2300 |
18000Kg |
| QC11K-8 * 2500 |
8mm |
450kN/cm |
2500mm |
0,5-2,5 ° |
750mm |
11KW |
3040*1700*1700 |
5500Kg |
| QC11K-8 * 3200 |
8mm |
450kN/cm |
3200mm |
0,5-2,5 ° |
750mm |
11KW |
3860*1700*1700 |
6200Kg |
| QC11K-8 * 4000 |
8mm |
450kN/cm |
4000mm |
0,5-2,5 ° |
750mm |
11KW |
4640*1700*1700 |
7900Kg |
| QC11K-8 * 5000 |
8mm |
450kN/cm |
5000mm |
0,5~3° |
750mm |
18.5KW |
5400*2400*2000 |
13500Kg |
| QC11K-8 * 6000 |
8mm |
450kN/cm |
6000mm |
0,5~3° |
750mm |
22KW |
6480*2100*2350 |
19000Kg |
| QC11K-8 * 8000 |
8mm |
450kN/cm |
8000mm |
0,5~3° |
750mm |
22KW |
8580*2130*2350 |
29500Kg |
| QC11K-10*2500 |
10mm |
450kN/cm |
2500mm |
0,5-2,5 ° |
950mm |
15KW |
3040*1800*1700 |
6500Kg |
| QC11K-10*3200 |
10mm |
450kN/cm |
3200mm |
0,5-2,5 ° |
950mm |
11KW |
3850*1830*1900 |
7500Kg |
| QC11K-10*4000 |
10mm |
450kN/cm |
4000mm |
0,5-2,5 ° |
950mm |
15KW |
4650*2100*2000 |
11000Kg |
| QC11K-10 * 5000 |
10mm |
450kN/cm |
5000mm |
0,5 ~ 2,5 ° |
950mm |
15KW |
5750*2100*2000 |
16000Kg |
| QC11K-10*6000 |
10mm |
450kN/cm |
6000mm |
0,5 ~ 2,5 ° |
950mm |
15KW |
6500*2100*2300 |
24000Kg |
| QC11K-10*8000 |
10mm |
450kN/cm |
8000mm |
0,5 ~ 2,5 ° |
950mm |
15KW |
6800*2100*2300 |
32000Kg |
| QC11K-13*2500 |
13mm |
450kN/cm |
2500mm |
0,5-2,5 ° |
1000mm |
15KW |
3285*1830*2390 |
7500Kg |
| QC11K-13*3200 |
13mm |
450kN/cm |
3200mm |
0,5-2,5 ° |
1000mm |
15KW |
3855*1830*2390 |
9500Kg |
| QC11K-13*4000 |
13mm |
450kN/cm |
4000mm |
0,5-2,5 ° |
1000mm |
18.5KW |
4850*1830*2390 |
12500Kg |
| QC11K-13*6000 |
13mm |
450kN/cm |
6000mm |
0,5~3° |
1000mm |
30KW |
6850*1930*2650 |
30000Kg |
| QC11K-13*8000 |
13mm |
450kN/cm |
8000mm |
0,5~3° |
1000mm |
30KW |
8950*2130*2850 |
46000Kg |
| QC11K-13*9000 |
13mm |
450kN/cm |
9000mm |
0,5~3° |
1000mm |
45KW |
9980*2130*2850 |
65000Kg |
| QC11K-13*10000 |
13mm |
450kN/cm |
10000mm |
0,5~3° |
1000mm |
45KW |
11050*2500*3100 |
85000Kg |
| QC11K-16*2500 |
16mm |
450kN/cm |
2500mm |
0,5~3° |
1000mm |
22KW |
3440*1940*2830 |
9500Kg |
| QC11K-16 * 3200 |
16mm |
450kN/cm |
3200mm |
0,5~3° |
1000mm |
22KW |
4010*1940*2830 |
11000Kg |
| QC11K-16 * 4000 |
16mm |
450kN/cm |
4000mm |
0,5~3° |
1000mm |
30KW |
5010*1980*2830 |
15500Kg |
| QC11K-16 * 5000 |
16mm |
450kN/cm |
5000mm |
0,5 ~ 3,0 ° |
1000mm |
30KW |
5900*2600*2830 |
25000Kg |
| QC11K-16 * 6000 |
16mm |
450kN/cm |
6000mm |
1~3.0° |
1000mm |
37KW |
7000*2400*3600 |
36000Kg |
| QC11K-16 * 8000 |
16mm |
450kN/cm |
8000mm |
1~3.0° |
1000mm |
45KW |
8900*2900*3430 |
75000Kg |
| QC11K-20 * 2500 |
20mm |
450kN/cm |
2500mm |
1~3° |
1000mm |
30KW |
3440*1980*2830 |
14000Kg |
| QC11K-20 * 3200 |
20mm |
450kN/cm |
3200mm |
1~3° |
1000mm |
30KW |
4010*1900*2830 |
17000Kg |
| QC11K-20 * 4000 |
20mm |
450kN/cm |
4000mm |
1~3.0° |
1000mm |
37KW |
4850*2600*2900 |
22000Kg |
| QC11K-20 * 6000 |
20mm |
450kN/cm |
6000mm |
1~3.0° |
1000mm |
55KW |
6700*3000*3000 |
54000Kg |
| QC11K-30*2500 |
30mm |
450kN/cm |
2500mm |
1~3.0° |
1000mm |
45KW |
3440*1900*2830 |
25000Kg |
| QC11K-30*3200 |
30mm |
450kN/cm |
3200mm |
1~3.0° |
1000mm |
45KW |
4200*1900*3000 |
34000Kg |
Keterangan: Parameter ini didasarkan pada desgin 2019.Jika parameter tidak diperbarui tepat waktu, harap dipahami dan hubungi kami melalui Obrolan online atau email.TERIMA KASIH.
