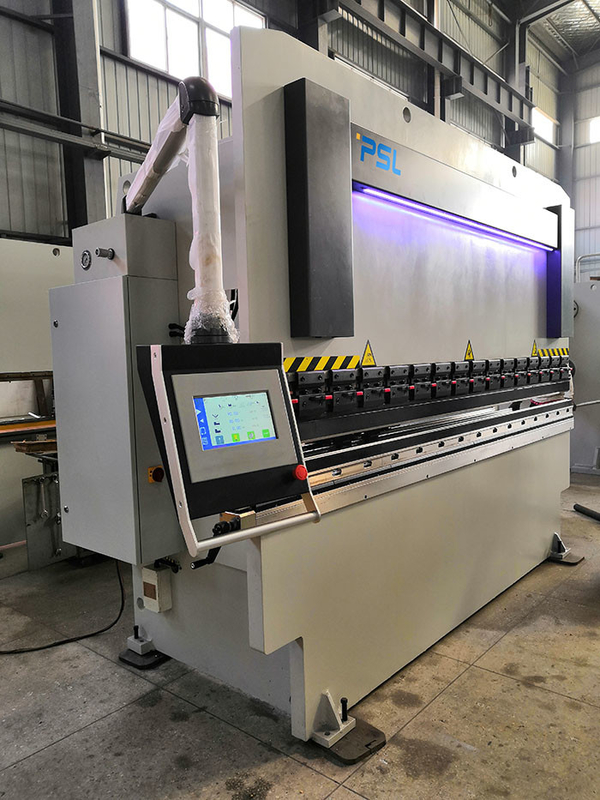

Rem Tekan Hidrolik Cnc Kecil NC Sheet Bending Machine 12 Kaki 165Ton

NC Sheet bending machine LVD-YSD style CNC hydraulic press brake





  Utamaciris dari mesin ini:



       PPT (K) seires Press Brake adalah mesin bending lembaran logam tradisional.Sederhana dalam penampilan, cantik dalam penampilan, nyaman dalam pengoperasian dan sederhana dalam penyesuaian.



      Kontrol sistem sinkronisasi paksa mekanis yang sederhana, efektif, dan presisi diadopsi, dan sinkronisasi Ram dikendalikan oleh poros torsi, dan tingkat penghentian lentur diwujudkan dengan penghentian mekanis.

      PPTK dapat mewujudkan operasi kontrol numerik.



      Biaya rendah dan perawatan sederhana.



      Kerugiannya adalah efisiensinya rendah dan tingkat digitalisasinya rata-rata.













Fungsi Utama dari rem Tekan:



1. 1.Mesin Bending inidiadopsi Desain berbantuan komputer dari teknologi LVD.Rangka, ram, dan bagian pemesinan penting lainnya dianalisis oleh perangkat lunak analisis elemen hingga ANSYS untuk menjamin kekuatan dan rasionalitas struktural rangka.







1.2.Bingkai mengadopsi struktur pengelasan integral, yang memiliki kekakuan yang baik dan stabilitas yang kuat.



1.3.Pelat baja Q235-B digunakan untuk empat bagian utama dari panel dinding sisi kedua, pelat vertikal meja kerja dan blok geser.



1.4.Pengelasan butt otomatis dengan pengelasan busur terendam diadopsi.Saat pengelasan, balikkan pengelasan di kedua sisi untuk mengurangi deformasi pengelasan.Lasan harus bebas dari undercut, lubang udara, retak dan cacat pengelasan lainnya.



1.5.Setelah bingkai dilas, proses perawatan penuaan anil suhu tinggi diadopsi untuk menghilangkan tekanan pengelasan dan memastikan keakuratan dan stabilitas bagian yang diproses.



1.6.Pemesinan rangka mengadopsi metode pemesinan penjepitan satu kali dari mesin Bor dan Penggilingan lantai besar dan pusat permesinan Gantry untuk memastikan keakuratan pemesinan suku cadang.







   2. Silinder:

2. 1. Blok silinder ditempa secara integral dengan baja 45 # dan memiliki kekakuan dan kekuatan yang cukup.Setelah penempaan dan pembentukan, tegangan internal harus dihilangkan melalui pengujian tak rusak dan proses anil.



2.2.Batang piston dan kepala silinder terbuat dari baja tempa 45 # dan dipadamkan untuk memastikan sifat mekanik komprehensif yang baik.



2.3 Pemrosesan blok silinder terutama dilakukan pada penggilingan gantry bergerak CNC.Pada premis untuk memastikan akurasi dimensi dan toleransi geometrik, kekasaran permukaan dapat mencapai Ra0.4.



2.4.Batang piston dan kepala silinder mengadopsi proses peleburan tembaga.Tembaga cair adalah kuningan, yang meningkatkan kekuatan dukungan dan ketahanan beban eksentrik dari permukaan pemandu, dan juga menciptakan prasyarat untuk penyegelan yang andal.



2.5.Permukaan batang piston adalah tanah yang kasar setelah pendinginan frekuensi tinggi, dan kekerasannya dapat mencapai hrc45, yang meningkatkan ketahanan aus permukaan.Setelah pelapisan krom, ketebalan lapisan mencapai 0,08mm.Setelah pelapisan kromium, penggilingan getaran dan pemolesan diadopsi untuk memastikan kebulatan dan silindrisnya, dan kekasaran permukaan lebih ditingkatkan.



3. Torsion Bar dipaksamekanissinkronisasi, batasi keseimbangan stopper dengan sumbu Y presisi tinggi.





   4. Sistem hidrolik,

4.1 Memperkenalkan teknologi canggih Eropa dan mengadopsi blok katup terintegrasi.

4.2 Sistem hidraulik memiliki perlindungan kelebihan beban, yang aman dan andal.

4.3 Pompa oli mengadopsi pompa roda gigi internal bertekanan tinggi dari perusahaan Nachi di Jepang, yang dapat menahan tekanan tinggi dan kebisingan rendah.

4.4 Cincin penyegel terbuat dari perusahaan Merkel Jerman, dengan kinerja penyegelan yang baik, operasi yang andal, dan masa pakai yang lama.

4.5 Ada tampilan ketinggian level oli yang jelas dan intuitif.

4.6 Sistem hidraulik dilengkapi dengan filter dengan akurasi penyaringan tinggi.

4.7 Alat mesin dapat bekerja terus menerus di bawah beban pengenal, dan sistem hidraulik terus stabil.







5.Pengukur belakang dilas oleh struktur baja dan memiliki kekakuan tinggi.Hal ini didorong oleh motor Servo, sekrup bola dan panduan linier untuk memastikan operasi presisi tinggi.Jari bakc-gauge memiliki paralelisme tinggi dan penyesuaian cepat pada Linear guider.




6. Panduan untukperangkat kompensasi defleksi yang mampu,

Meja kerja cembung integral yang dapat disesuaikan dapat memperoleh kompensasi defleksi yang akurat di seluruh panjangnya.Ini secara efektif mengkompensasi deformasi defleksi yang disebabkan oleh penggeser dan pelat vertikal meja kerja, dan dapat memperoleh benda kerja lentur yang ideal.Meja kerja kompensasi defleksi dapat bebas perawatan selama masa pakai alat mesin.





7. Alat Top Khusus dilengkapi dengan penjepit cepat yang dirancang untuk menekuk pelat baja tahan karat tipis.

V-Die 4 arah dengan bukaan berbeda

Bahan alat: 42CrMo HRC45



8.Pedal kaki/saklar dengan berhenti darurat.



9. Lampu LED penutup ram depan untuk penerangan.



10.CNCPengontrol untuk rem tekan hidrolik: Delem DA41T, Estun E300T, EASYCAT TP10s

Kontroler ini hanya dapat mengontrol dua servo axis-X & Y, dan meja crwoning.

  Fungsi pemrograman multi-langkah kerja mampu mencapai operasi otomatis dan pemosisian berkelanjutan atau prosedur multi-langkah, serta penyesuaian presisi otomatis untuk posisi stopper belakang dan blok luncur;









Komponen utama:



Model opsional	Pabrikan	Catatan
sistem CNC	E300T TP-10S SNC53 DA41T	ESTUN MUDAH   DELEM	(Opsional) (Opsional)
Sistem hidrolik	Katup solenoida utama	Rexroth PERTAMA
Penyegelan	silinder	MERKEL NOK
Pengukur belakang	Motor servo Sekrup bola + Pemandu linier	TIMUR Taiwan
Pompa minyak	Pompa oli roda gigi dalam	Nachi Cerah
Kekuatan utama	motor AC Motor servo	Wanbang VEICHI	(Opsional)
Meja kerja	Meja mahkota manual Meja mahkota mekanik bermotor	PSL PSL	Opsional
Keamanan	Pagar baja dua sisi depan Perlindungan sensor kembali aman	PSL	(Opsional)
Lengan pendukung depan	Memperbaiki lengan pendukung sederhana lengan pendukung terpasang padaPanduan linier	PSL	(Opsional)
Voltase	380V / 50HZ	PSL	Disesuaikan
Komponen listrik	Relay Schneider, Kontaktor	Schneider
Saklar kaki	Saklar vertikal Kaikun Korea	Kaikun Korea
Departemen tenggorokan	400mm 400-600mm (Opsional)	PSL





Fungsi atau bagian opsional,



1.Pendukung depan bergerak dengan mulus pada pemandu linier di sepanjang meja kerja ke kanan atau ke kiri, juga dapat disesuaikan ke atas dan ke bawah.



2.Pengontrol CNC SNC53 untuk mengontrol lebih banyak sumbu dengan motor servo (X, Y1, Y2, R, Z1, Z2)



3. Meja Mahkota Mekanik Bermotor (kompensasi defleksi) disesuaikan dengan pengontrol CNC.



4.Balok pengukur belakang dengan pemandu linier ganda untuk menggerakkan jari dengan mudah (Z1, Z2).



5. Jari pengukur mundur manual atau servo mengemudi ke atas/bawah (sumbu R).



5. Pembaruan motor utama ke motor servo untuk menghemat energi dan biaya daya.



6.Pelindung keamanan laser.



7. Kedalaman tenggorokan bisa sampai 500mm atau lebih.



8. Pendingin chiller untuk sistem hidrolik

























Parameter utama seri PPT(K).





NamaModel	40/12.5	40/20	40/25	50/20	70/25	70/30	70/40	100/25	100/30	100/40	135/30	135/40	165/30	165/40
Tekanan nominal kN	400	400	400	500	700	700	700	1000	1000	1000	1350	1350	1650	1650
Lebar papan lipat mm	1250	2000	2500	2000	2500	3000	4000	2500	3000	4000	3000	4000	3000	4000
Jarak kolom mm	890	1640	2050	1640	2050	2550	3150	2050	2550	3150	2550	3150	2550	2150
Stroke penggeser mm	100	100	100	100	100	100	100	130	130	130	130	130	150	150
Jarak penyesuaian penggeser mm	80	80	80	80	80	80	80	110	110	110	110	110	120	120
Jarak antara penggeser dan meja mm	300	300	300	300	300	300	300	310	310	310	310	310	350	350
Kedalaman tenggorokan mm	200	200	200	200	200	200	200	200	200	200	200	200	250	250
Lebar meja kerja mm	140	140	140	140	140	140	140	180	180	180	180	180	180	180
Kecepatan mengemudi mm/s	100	100	100	78	100	100	100	100	100	100	100	100	100	100
Kecepatan kerja mm/s	10	10	10	7	7	7	7	8	8	8	8	8	8	8
Kecepatan kembali mm/s	90	90	90	80	88	88	88	60	60	60	60	60	68	68
Daya motor kW	3	3	3	3	4	4	4	5.5	5.5	5.5	7.5	7.5	11	11
Berat bersih alat mesin kg	2000	2500	3000	2700	4400	4700	6200	5500	6000	8200	7000	8700	8500	10500
Jarak blok belakang mm	400	400	400	400	600	600	600	600	600	600	600	600	600	600
Volume tangki bahan bakar L	63	63	109.5	63	109.5	130.8	130.8	130.8	130.8	130.8	130.8	130.8	164.7	164.7
Ukuran keseluruhan panjang mm	1555	2160	2660	2160	2645	3145	4050	2645	3145	4050	3145	4145	3150	4050
Dimensi mm	1075	1128	1128	1128	1200	1200	1200	1290	1290	1320	1400	1460	1550	1550
Ukuran penampilan tinggi mm	2149	1980	1980	2030	2120	2120	2315	2240	2240	2420	2290	2420	2600	2600
