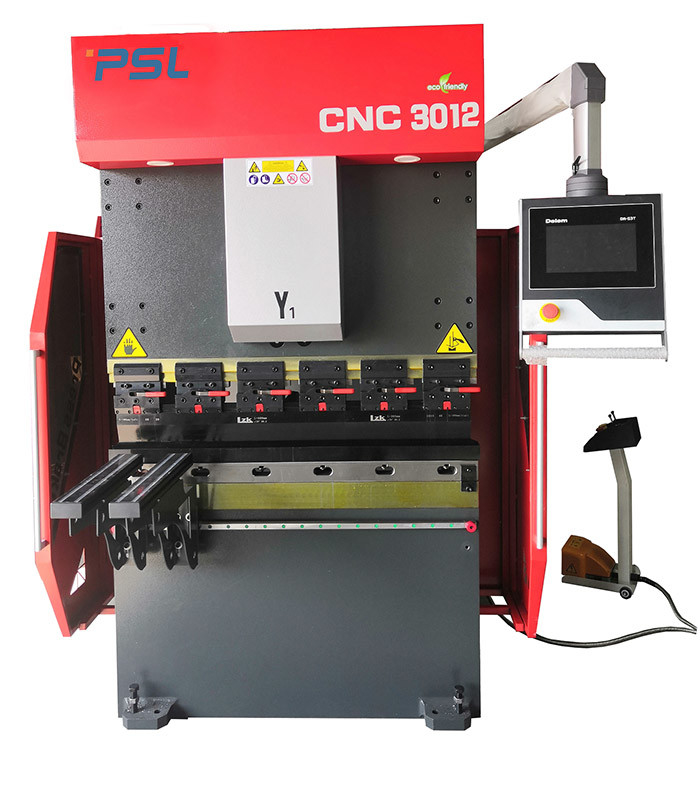

Multi Axis 30 Ton mini CNC Electro-hydraulic servo Press Brake Bending Machine

Multi axis CNC Lembaran logam fabrikasi Electro-hydraulic Press Brake



Prinsip dan Fitur mesin:



1, Struktur Rem Tekan:
1) Struktur baja yang dilas lengkap;akurumah eft dan kanan, meja kerja dan dasar silinder dilas menjadi satu bingkai utuh.

2) Setelah pengelasan, tegangan internal dihilangkan dengan temper, sehingga seluruh baja kuat dan stabilitasnya baik.
2) Perangkat lunak analisis elemen hingga ANSYS untuk memastikan keandalan mesin dan presisi.



2, sistem hidrolik:
1) Sistem kontrol terintegrasi yang diimpor dariRexroth Jerman;
2) Mengurangi pemasangan pipa;
3) Pastikan stabilitas kerja dan penampilan yang lebih baik.



3, silinder minyak utama:
1) Mode kontrol loop tertutup: katup servo elektro-hidraulik Jerman dan penggaris kisi impor;

2)Frekuensi tinggiteknologi kontrol hidrolik, lebih cepat, lebih efisien dan akurat.
3) Benar-benar berbeda dari mesin stop bending mekanis tradisional;
4) Presisi tinggi dari posisi luncur dan tekukan;
5) Operasi yang akurat dan stabil



4, Pengukur belakang:
1) Sekrup bola berkualitas tinggi dan pemandu linier untuk memastikan presisi penghentian.
2) Pemblokiran multi-sumbu yang lebih fungsional tersedia sesuai dengan kebutuhan pelanggan.

3)Standar 2 set jari dipasang di Linear guider dipasang pada balok pengukur belakang, untuk benda kerja bentuk kompleks, sistem pengukur belakang 4 atau 5 jari dan cetakan yang sesuai tersedia untuk Anda pilih.



5, Tubuh dua sisi:
1) Pelat berbentuk C dipasang di kedua sisi;
2) Penggaris kisi presisi tinggi ada di pelat berbentuk C;
3) Hindari pengaruh pada presisi lentur yang timbul dari distorsi bodi mesin selama proses pembengkokan.



6, pengontrol CNC:

1) Semua tindakan (sumbu X, R, Z berjalan) darisumbat belakangoleh sistem CNC;

2) Stroke Ram dikendalikan oleh sistem CNC

3) Sistem hidrolik yang mengalir dan tekanan dikendalikan oleh sistem CNC

4) Penyesuaian kompensasi defleksi dikendalikan oleh sistem CNC

5) Semua operasi nyaman dan cepat.









Konfigurasi Dasar:





Tidak	Nama	Model/Pembuatan
1	Sistem CNC	Holland Delem Pengontrol DA53T, DA58T, DA66T ESA S630, S640, S650 CYBELEC CT8, CT12 LZ-1000
2	Listrik	Prancis Schneider Electrics
3	Pengukur belakang	Sekrup bola + pemandu linier;2 set jari bergerak pada pemandu linier
4	Motor utama	Motor AC Siemens
5	Motor servo	Nanjing Estun
6	Pengemudi Servo	Nanjing Estun
7	Sakelar Pedal	KACON, Korea Selatan
8	Cincin Penyegelan	BAUSER dan Busak+Shamban, Jerman

9	Sistem Hidrolik	Rexroth, Jerman
10	Pompa minyak	Jerman ALLEAAD kinerja tinggi & kebisingan rendah pompa roda gigi internal Pompa Minyak
11	Konektor Tabung Minyak	EMB Jerman
12	Alat teratas dan V-Die	Satu set alat atas standar dan V Die
13	Pengukur belakang	Sekrup bola Taiwan Hiwin dan rel panduan linier
14	Silinder Minyak	Cina Taifeng
15	Penjepitan Cepat	merek Cina
16	Kompensasi Defleksi	Kompensasi Mekanik/meja mahkota

17	Penggaris kisi	Italia GIVI
18	Sumbu Standar	4 +1(Y1, Y2, X,R,+V )





Pengenalan Bagian Utama:



-- Pengontrol CNC:



 -- Sistem hidrolik Jerman Rexroth:











-- Sendi EMB Jerman

Bentuk yang indah

Kekencangan halus

besar mengalir

kehilangan tekanan rendah

Tidak ada kebocoran minyak.











-- GIVI Sensor Ruler

Rem CNC Press menggunakan kontrol servo elektro-hidraulik loop tertutup penuh,

Sinyal posisi ram dapat menjadi umpan balik ke sistem CNC oleh dua sisi Sensor Ruler,

kemudian pengontrol CNC DA58T menyesuaikan jumlah aliran oli dengan mengubahukuran pembukaankatup sinkron

, dengan ini mengontrol ram Y1, Y2 yang berjalan pada level yang sama, mempertahankan status paralel meja kerja.









-- Mekanik Mahkota/tabel kompensasi

• Mekanisme kompensasi defleksi lokal menggunakan struktur kompensasi tabel interferensi mekanis.Kontrol perhitungan otomatis pengontrol CNC.
• Setiap kelompok terdiri dari beberapa kelompok permukaan lengkung tiga dimensi dengan kemiringan yang berbeda.Kurva kompensasi lebih dekat ke kurva deformasi pelat geser, yang sangat meningkatkan akurasi pemesinan mesin pembengkok.









-- Sistem pengukur belakang

● Sumbu X digerakkan oleh motor servo melalui sekrup bola

● Sumbu R digerakkan oleh motor servo melalui sekrup bola atauRak dan pinion

● Sekrup Bola dan Panduan Liner HIWIN Taiwan

● semua motor penggerak Servo

  ● Penyesuaian posisi jari secara manual

● Sumbu Z1, Z2 digerakkan oleh motor servo melalui baikRak dan pinion (Opsional)









  - Clamping Cepat untuk memperbaiki alat Top dengan cepat dan mudah









--Alat Top Standar dan Double V-Die (gaya Amada) pada mesin

Bahan: 42CrMo

Proses pendinginan keseluruhan, kekerasan tinggi dan ketahanan aus yang baik.

V-die V8, V12, V16 tunggal atau ganda (disesuaikan)









-- Segel BAUSER Jerman dan Busak+Shamban

Kemampuan anti-ekstrusi yang kuat untuk celah

Segel tidak akan dipelintir atau dibalik

Ketahanan aus yang baik dan perakitan mudah

Anti bocor yang bagus







  --Sistem kelistrikan yang andal

• Komponen listrik (Relay, Kontaktor) France Schneider
• Kabinet tahan debu kelas IP54 untuk menjaminsistem kelistrikan berkualitas tinggi
• Fungsi pintu terbuka dan matikan
• Driver motor servo Estun berkualitas tinggi ke sumbu X, R, Z.
