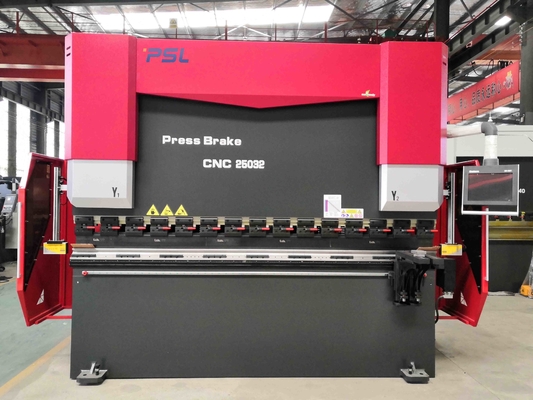

5 6 7 Axis Kecil Cnc Press Brake Equipment Electric Double Servo 170ton 3200mm

Kontrol pompa Motor Servo Ganda Sistem hidrolik Rem Tekan CNC





Pengenalan Aplikasi,







Prinsip dan Fitur mesin:





1, Struktur Rem Tekan CNC:
1) Struktur baja yang dilas lengkap;akurumah eft dan kanan, meja kerja dan dasar silinder dilas menjadi satu bingkai utuh.

2) Setelah dilas, tegangan internal dihilangkan dengan temper, sehingga seluruh baja kuat dan stabil.
2) Perangkat lunak analisis elemen hingga ANSYS untuk memastikan keandalan dan kekuatan rangka mesin dan presisi lentur.



2, sistem CNC untuk mengontrol:

1) Semua tindakan (sumbu X,R,Z berjalan) dariPenghenti pengukur belakang;

2) Pukulan Ram dikendalikan

3) Sistem hidrolik mengalir dan tekanan dalam dua unit servo hidrolik

4) Penyesuaian kompensasi defleksi





3, sistem hidrolik:
1) Sistem kontrol terintegrasi yang diimpor dariRexroth Jerman;
2) Dua tangki minyak dengan motor utama servo + pompa + papan katup yang menggerakkan dua silinder sied secara terpisah;

3) Kurangi pemasangan pipa, lebih sedikit oli yang digunakan dan suhu oli rendah untuk waktu yang lama;
4) Memastikan stabilitas kerja dan penampilan yang lebih baik.



4, Dua silinder oli utama:
1) Mode kontrol loop tertutup: Papan katup servo Jerman dan penggaris kisi impor;

2)Frekuensi tinggiteknologi kontrol hidrolik, lebih cepat, lebih efisien dan akurat.
3) Benar-benar berbeda dari mesin stop bending mekanis tradisional;
4) Presisi tinggi dari posisi luncur dan tekukan;


5, Penghenti pengukur belakang:
1) Sekrup bola berkualitas tinggi dan pemandu linier untuk memastikan presisi penghentian.
2) Pemblokiran multi-sumbu yang lebih fungsional tersedia sesuai dengan kebutuhan pelanggan.

3)Standar 2 set jari dipasang di Linear guider dipasang pada balok pengukur belakang, untuk benda kerja bentuk kompleks, sistem pengukur belakang 4 atau 5 jari dan cetakan yang sesuai tersedia untuk Anda pilih.



6, Tubuh dua sisi:
1) Pelat berbentuk C dipasang di kedua sisi;
2) Penggaris kisi presisi tinggi dipasang di antara pelat berbentuk C dan Ram;
3) Hindari pengaruh pada presisi pembengkokan yang timbul dari distorsi bodi mesin selama pembengkokan.









Pengenalan Bagian Utama:



-- Pengontrol CNC DELEM DA53T:











- Penggaris Kisi GIVI

Rem CNC Press menggunakan kontrol servo elektro-hidraulik loop tertutup penuh,

Sinyal posisi ram dapat menjadi umpan balik ke sistem CNC oleh dua sisi Sensor Ruler,

kemudian pengontrol CNC DA66T menyesuaikan jumlah aliran oli dengan mengubahukuran pembukaankatup sinkron

, dengan ini mengontrol ram Y1, Y2 yang berjalan pada level yang sama, mempertahankan status paralel meja kerja.









-- Mekanik Mahkota/tabel kompensasi

• Mekanisme kompensasi defleksi lokal menggunakan struktur kompensasi tabel interferensi mekanis.Kontrol perhitungan otomatis pengontrol CNC.









- Penghenti pengukur belakang,

● Sumbu X digerakkan oleh motor servo

● Sumbu R digerakkan oleh motor servo

● Sumbu Z1, Z2 (jari 1 dan 2) digerakkan oleh motor servo(Opsional)

  ● Sumbu Z3, Z4 digerakkan oleh motor servo untuk mendukung tindak lanjut pelat baja selama pembengkokan (Opsional)

● semua sumbu digerakkan oleh Servo Motors











  - Clamping Cepat untuk memperbaiki alat Top dengan cepat dan mudah









--Alat Top Standar dan Double V-Die (gaya Amada) pada mesin

Bahan: 42CrMo

Proses pendinginan keseluruhan, kekerasan tinggi dan ketahanan aus yang baik.

V-die V8, V12, V16 tunggal atau Ganda (disesuaikan)









-- Segel silinder BAUSER dan Busak+Shamban Jerman









  --Sistem kelistrikan yang andal

• Komponen listrik (Relai, Kontaktor) France Schneider
• Kabinet tahan debu kelas IP54 untuk menjaminsistem kelistrikan berkualitas tinggi
• Fungsi pintu terbuka dan matikan
• Driver motor servo Estun berkualitas tinggi







-- Pelindung keamanan laser













Konfigurasi Dasar:





Tidak	Nama	Model/Pembuatan
1	Sistem CNC	Pengontrol Holland Delem DA66T ESA S650 CYBELEC CT12 LZ-1000
2	Listrik	Prancis Schneider
3	Pengukur belakang	Sekrup bola + pemandu linier;2 set jari bergerak pada pemandu linier
4	Motor utama	Dua motor Servo
5	Motor servo	Nanjing Estun (pengukur belakang)
6	Pengemudi Servo	Nanjing Estun (pengukur belakang)
7	Sakelar Pedal	KACON, Korea Selatan
8	Cincin Penyegelan	BAUSER dan Busak+Shamban, Jerman

9	Sistem Hidrolik	Rexroth, Jerman
10	Pompa minyak	Jerman ALLEAD internal gear pump
11	Jointor Tabung Minyak	EMB Jerman
12	Alat teratas dan V-Die	Satu set alat atas standar dan V Die
13	Pengukur belakang	Sekrup bola Taiwan dan pemandu linier
14	Silinder Minyak	Cina Taifeng
15	Penjepitan Cepat	merek Cina
16	Kompensasi Defleksi	Kompensasi Mekanik/meja mahkota

17	Penggaris kisi	Italia GIVI/ Spanyol Fagor
18	Sumbu Standar	4+1(Y1, Y2, X,R,+V )
