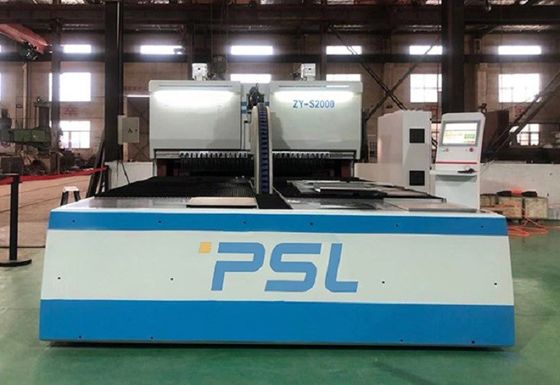

Cnc Sheet Metal Folding Machine Folder Smart Flexible All Servo Multi Edges Bending center

Smart Flexible All-Servo CNC bending Center mesin lipat CNC Multi edge

Singkat dari mesin:

Pusat pembengkokan fleksibel yang cerdas adalah produk berteknologi tinggi yang dikembangkan dan diproduksi untuk industri lembaran logam untuk meningkatkan efisiensi produksi, mengurangi intensitas tenaga kerja, dan meningkatkan citra perusahaan,

Peralatan memiliki:

* Arsitektur Industri 4.0, yang dapat ditingkatkan dengan lancar;

* Kecepatan cepat;

* Pembuatan prototipe cepat benda kerja, konsistensi tinggi;

* Konsumsi daya rendah;

* Perawatan harian sederhana dan biaya rendah;

* Otomatisasi tingkat tinggi, operasi sederhana dan persyaratan rendah untuk tenaga kerja;

* Tidak perlu lagi membuat cetakan, dan bentuk benda kerja yang rumit (sudut siku-siku, sudut tidak siku-siku, dll. Dilipat ke atas atau ke bawah) dirancang sesuka hati dan diproduksi kapan saja;

* Ini berlaku untuk berbagai bahan, terutama baja tahan karat, pelat canai dingin dan pelat aluminium;

* Kompatibel dengan berbagai metode bongkar muat: bongkar muat manual, bongkar muat robot truss, bongkar muat lengan mekanik adalah opsional;

* Pusat pembengkokan cerdas memiliki antarmuka perangkat lunak dan perangkat keras yang kaya, yang dapat terhubung dengan manipulator konvensional di pasar.Pilihan spesifik dapat dipilih sesuai dengan kebutuhan sebenarnya dari permintaan;

*Sistem kontrol mewujudkan hubungan bersamaan 9 sumbu (11 sumbu) dalam arti sebenarnya, dengan aksi tekukan yang halus dan koordinasi operasi mekanis yang tinggi;

* Sistem deteksi beban eksentrik pusat lentur fleksibel yang cerdas, sistem tindak lanjut beban eksentrik, dan sistem deteksi pelat tebal dapat secara efektif melindungi mesin, melindungi benda kerja, dan mengurangi pemborosan benda kerja;

* Sistem manajemen operasi dan pemeliharaan cloud dapat memantau pengoperasian alat berat secara waktu nyata;

* Antarmuka manusia-mesin yang ramah, pemrograman yang mudah dimengerti dan fleksibel;

* Untuk benda kerja dengan ukuran non-standar, tolok ukur pemosisian yang berbeda dapat dipilih sesuai dengan bentuk benda kerja, dan kesalahan pemotongan pelat dapat dikontrol pada tepi tekukan pertama untuk memastikan akurasi dimensi setelah pembentukan.

Pengantar modul utama dari seluruh mesin,

1. Rangka mesin:

* Setelah analisis tegangan elemen hingga yang akurat, rangka mesin mengadopsi desain interkoneksi segitiga radiasi sirkular yang stabil, dan bahan pengecoran bermutu tinggi QT500-7 dan HT250 dipilih setelah analisis material yang ketat.

* Frame mesin mengadopsi tungku kontrol suhu presisi tinggi, melakukan proses perlakuan panas regeneratif sesuai dengan kurva suhu yang sesuai dari material, dan kemudian melakukan perawatan penuaan getaran frekuensi penuh untuk waktu yang cukup untuk melepaskan tekanan internal.

* Permukaan pemasangan dan lubang rel pemandu badan pesawat, sekrup timah, meja putar pemosisian, dan mekanisme transmisi dijepit dan diproses sekaligus oleh mesin bor lantai CNC besar.

* Perlengkapan yang berbeda dirancang untuk benda kerja yang berbeda, dan pusat pemesinan multi-sumbu presisi tinggi digunakan untuk memproses benda kerja untuk memastikan konsistensi akurasi sebelum dan sesudah penjepitan.

* Untuk pengelasan, tidak peduli besar atau kecil, pengelasan terlindung karbon dioksida diadopsi di seluruh proses pengelasan, dan proses pengelasan penuh diadopsi pada posisi pengelasan.

* Untuk setiap benda kerja, meteran dial presisi tinggi digunakan untuk mengukur setiap benda kerja secara akurat.

2. Sistem servo:

Sistem loop tertutup penuh servo listrik murni diadopsi, dan sistem mendukung paling banyak 16 hubungan sumbu bersamaan.Sebenarnya, 9-sumbu (11 sumbu) digunakan, yang merupakan hubungan konkuren 9-sumbu (11 sumbu) nyata.

3. Sistem pemberian makan:(beberapa skema dapat dipilih)

Mode pemberian suction cup telah memperoleh paten model utilitas, yang sederhana, nyaman, mudah dioperasikan dan aman.

4. Meja kerja:sistem pemuatan dan pembongkaran cangkir hisap tekanan negatif, yang dapat berputar 360 ° sesuka hati.

5. Sistem deteksi beban eksentrik

6. Sistem servo beban eksentrik

7. Sistem deteksi ketebalan pelat

8. Pengoperasian dan pemeliharaan antarmuka manajemen cloud:

Applet ponsel dapat digunakan untuk memantau status pengoperasian peralatan kapan saja dan di mana saja, memahami status pengoperasian peralatan yang sebenarnya, dan menghitung jumlah benda kerja produksi dalam berbagai periode.

9. Perangkat lunak pemrograman:

Mudah dipelajari dan menampilkan bentuk benda kerja yang diedit secara real time.Sistem inspeksi mandiri dapat memprediksi apakah program yang diedit sudah benar sebelumnya, menghindari pemborosan benda kerja, dan melindungi peralatan secara efektif.

10. Sistem Operasi CNC:

Mengadopsi sistem kontrol numerik lentur cerdas yang dikembangkan bersama, yang berjalan pada sistem operasi di atas Microsoft windows7.
