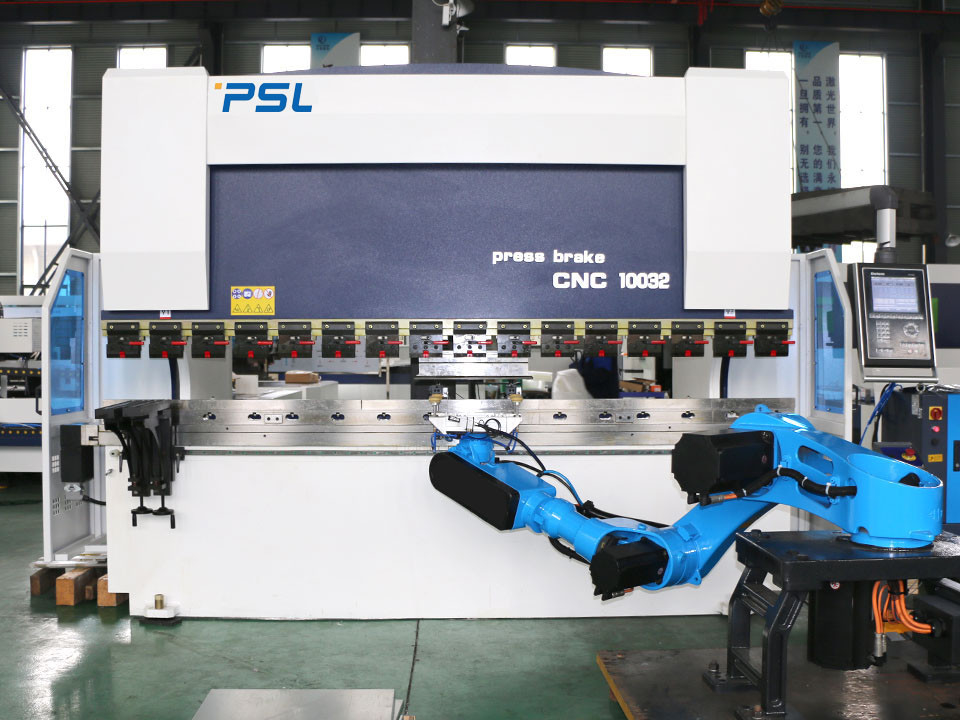

Rem Tekan Servo Listrik-Hidraulik CNC dengan pembengkokan otomatis Robot
Pengenalan Aplikasi,
Mesin CNC ini terdiri dari satu rem CNC Press, satu robot, sistem feeding, sistem gripper, dan sistem pelurusan otomatis untuk gigi belakang.Robot pembengkok dapat menghemat tenaga kerja, memiliki nilai guna yang rendah, memastikan konsistensi benda kerja yang ditekuk, serta membantu meningkatkan citra dan daya saing perusahaan ke tingkat yang lebih tinggi.
Rem tekan dan robot pembengkok adalah peralatan yang sangat diperlukan dalam pemrosesan lembaran logam dan banyak digunakan di berbagai industri pemrosesan lembaran logam, seperti pesawat terbang, kapal, mobil, peralatan elektronik, instrumentasi dan peralatan medis, serta industri lembaran logam lainnya.
Prinsip dan Fitur mesin:
1. Motor servo elektro-hidraulik CNC + pompa Rem tekan CNC adalah dua motor utama servo yang menggerakkan pompa 2 arah untuk mengontrol Ram naik/turun secara serempak.
2. Mesin bending CNC dengan desain ramping, kecepatan tinggi, presisi tinggi, kekakuan tinggi, dan kinerja stabil.
3. Bingkai anti-ketukan yang baik (konstruksi pelat baja las), seluruh bingkai telah ditempa, mengurangi modifikasi, menggunakan mesin CNC Broing & Penggilingan besar, proses dalam satu waktu, memastikan presisi tinggi.
4. Perangkat kompensasi mahkota mekanis (hidraulik) dilengkapi.
5. Backgauge digerakkan oleh motor servo digital, digerakkan dengan sekrup bola, dipandu oleh panduan linier. Presisi tinggi.
Sumbu multi backgauge tersedia rangka mesin las baja mendapat perawatan anil dengan pengontrol CNC akurasi konstan.
6. Menggunakan merek terkenal internasional dalam komponen penting seperti Pompa, Katup, Segel, Listrik, unit Servo, dan sistem CNC.
7. Kekuatan eksekutif tinggi, tim rakitan mesin standar tinggi dan profesional tinggi.
8. Desain perlindungan daya, dengan perlindungan tirai ringan, fungsi matikan pintu terbuka, lebih aman saat beroperasi.
9. Tampilan mode, halus, dan indah, mesin adalah desain yang ringkas, ruang lantai kecil, pengoperasian yang mudah.
10. Alat Top & V Die dan meja kerja crwoning yang dapat diganti, penempaan dan penggilingan presisi, pemasangan baut.
11. Set lengkap perangkat Robot Bending, termasuk Robot, bingkai pengisap, platform bahan, platform pemosisian, dll ...
Deskripsi program (langkah-langkah operasi):
Operator menekan tombol mulai →
Robot mengambil material dari pelat material atas dan meletakkannya di platform pemusatan gravitasi →
Setelah pemosisian, robot mengambil material untuk ditekuk pada mesin bending dan membengkokkan fitur flanging di kedua sisi →
Setelah menekuk, robot menempatkan benda kerja pada bingkai konversi postur dan mengubah postur →
Setelah mengubah postur, robot mengambil benda kerja untuk menekuk fitur alur leher angsa →
Setelah menekuk, robot menempatkan benda kerja pada pelat material bawah →
Selesaikan tikungan
Persyaratan kerja pembengkokan robot:
Waktu pembengkokan satu bagian robot adalah sekitar: min/pcs;(dengan 24 jam)
Perkiraan waktu pembengkokan robot:
Pekerjaan pembengkokan benda kerja tunggal robot: sekitar S.
Pengenalan Bagian Utama:
-- Pengontrol CNC DELEM DA53T:
-- Sistem hidrolik servo Rexroth:
- Penggaris Kisi GIVI
Rem CNC Press menggunakan kontrol servo elektro-hidraulik loop tertutup penuh,
Sinyal posisi ram dapat menjadi umpan balik ke sistem CNC oleh dua sisi Sensor Ruler,
kemudian pengontrol CNC DA66T menyesuaikan jumlah aliran oli dengan mengubahukuran pembukaankatup sinkron
, dengan ini mengontrol ram Y1, Y2 yang berjalan pada level yang sama, mempertahankan status paralel meja kerja.
-- Mekanik Mahkota/tabel kompensasi
- Mekanisme kompensasi defleksi lokal menggunakan struktur kompensasi tabel interferensi mekanis.Kontrol perhitungan otomatis pengontrol CNC.
- Penghenti pengukur belakang,
● Sumbu X digerakkan oleh motor servo
● Sumbu R digerakkan oleh motor servo
● Sumbu Z1, Z2 (jari 1 dan 2) digerakkan oleh motor servo(Opsional)
● Sumbu Z3, Z4 digerakkan oleh motor servo untuk mendukung tindak lanjut pelat baja selama pembengkokan (Opsional)
● semua sumbu digerakkan oleh Servo Motors
-- Penjepitan Cepat untuk memperbaiki alat Top dengan cepat dan mudah
--Alat Top Standar dan Double V-Die (gaya Amada) pada mesin
Bahan: 42CrMo
Proses pendinginan keseluruhan, kekerasan tinggi dan ketahanan aus yang baik.
V-die V8, V12, V16 tunggal atau Ganda (disesuaikan)
-- Segel silinder BAUSER dan Busak+Shamban Jerman
--Sistem kelistrikan yang andal
- Komponen listrik (Relay, Kontaktor) France Schneider
- Kabinet tahan debu kelas IP54 untuk menjaminsistem kelistrikan berkualitas tinggi
- Fungsi pintu terbuka dan matikan
- Driver motor servo Estun berkualitas tinggi
