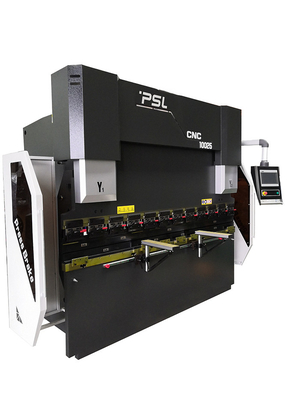

135T 10ft Electro Hydraulic Sheet Bending Machine Mesin Bending Plat CNC

135T 10ft Sinkronisasi elektro-hidraulik CNC Press Brake sheet metal bending machine







Parameter Dasar:

Nomor Seri	Nama	Satuan	HPE135/3100
1-	Kekuatan Menekan	Kn	1350
2-	Max.bending Panjang	mm	3100
3-	Jarak Antar Bingkai	mm	2600
4-	Tinggi Pembukaan Maks	mm	500
5-	Ram Stroke	mm	200
6-	Kedalaman Tenggorokan	mm	400
7-	Kecepatan Pendekatan	mm / detik	150
8	Kecepatan Kerja	mm / detik	10
9	Kecepatan Kembali	mm / detik	110
10	Y1, Y2-sumbu Presisi	mm	0,02
11	Stroke Pengukur Belakang Sumbu X	mm	600
13-	Kelurusan benda kerja	mm/m	0.03
14-	Akurasi sumbu X dan R	mm/m	0,05
15-	Lengan Depan Tetap	buah	2
16-	Jari pengukur belakang	buah	3
17-	Mahkota sumbu V	Mahkota Mekanis
18-	Sumbu Kontrol CNC	Y1, Y2, X,R,+V
19-	Daya Motor Utama	kw	11
20-	Sistem CNC	DELEM DA53T
21	Panjang mesin:	mm		4200
22	Lebar mesin:	mm		2100
23	Ketinggian mesin:	mm		2570
24	Berat mesin:	kg		8700





Konfigurasi Dasar:





Tidak	Nama	Model/Pembuatan
1	Sistem CNC	Holland Delem Pengontrol DA53T, DA58T, DA66T
2	Listrik	Prancis Schneider Electrics
3	Pengukur belakang	Sekrup bola + pemandu linier;3-4 set jari bergerak pada pemandu linier
4	Motor utama	Motor servo Estun atau VEICHI
5	Motor servo	Nanjing Estun
6	Pengemudi Servo	Nanjing Estun
7	Sakelar Pedal	KACON, Korea Selatan
8	Cincin Penyegelan	BAUSER dan Busak+Shamban, Jerman

9	Sistem Hidrolik	Rexroth, Jerman
10	Pompa minyak	Jerman ALLEAAD kinerja tinggi & kebisingan rendah pompa roda gigi internal Pompa Minyak
11	Konektor Tabung Minyak	EMB Jerman
12	Alat teratas dan V-Die	Satu set alat atas standar dan V Die
13	Pengukur belakang	Sekrup bola Taiwan Hiwin dan rel pemandu linier
14	Silinder Minyak	Cina Taifeng
15	Penjepitan Cepat	merek Cina
16	Kompensasi Defleksi	Kompensasi Mekanik/meja mahkota

17	Penggaris kisi	Italia GIVI
18	Sumbu Standar	4 +1(Y1, Y2, X,R,+V )



Prinsip dan Fitur mesin:



● Bingkai terbuat dari struktur las lembaran baja, rumah kiri dan kanan, meja kerja dan dasar silinder dilas menjadi satu bingkai utuh.Setelah pengelasan, tekanan internal dihilangkan dengan temper, sehingga seluruh baja kuat dan stabilitasnya baik.



● Frekuensi tinggiteknologi kontrol hidrolik, lebih cepat, lebih efisien dan akurat.



● Pengukur belakang Rem Tekan CNC membawa sistem pengukur belakang 2 jari standar, untuk benda kerja bentuk kompleks, sistem pengukur belakang 4 atau 5 jari dan cetakan yang sesuai tersedia untuk Anda pilih.



● Menurut data lembaran logam masukan pada rem Tekan, sistem CNC dapat secara otomatis menghitung dan menyesuaikan kompensasi defleksi meja yang menghasilkan panjang seragam dari semua sudut benda kerja.



● Jarak dan ketinggiansumbat belakangdan stroke Ram dikendalikan oleh sistem CNC, yang nyaman dan cepat.



● Silinder oli telah dikerjakan dengan seluruh aliran untuk mendapatkan kondisi terbaik, seperti ditempa, Dipadamkan dan ditempa, dan penggilingan halus, dan kemudian pelapisan krom keras dan proses lainnya.akhirnya merakit impor cincin penyegel, fenomena kebocoran minyak di layanan pelanggan.



● Sistem hidraulik mengadopsi sistem hidraulik terintegrasi dari jalan oli untuk mengurangi pemasangan pipa.



● Penggunaan kompensasi defleksi mekanis memberikan akses ke benda kerja panjang penuh yang seragam.yang dapat membuat tabel terjadi gerakan relatif dan membentuk kurva cembung yang ideal, memastikan posisi relatif dengan slider tetap tidak berubah.







Pengenalan Bagian Utama:



--Holland Delem DA-53T Fitur Sistem:

Seri DA-50T menawarkan pemrograman CNC termudah berdasarkan antarmuka pengguna layar sentuh grafis Delem.Compact DA-53T baru menambahkan solusi kontrol sentuh lengkap yang canggih untuk rem tekan yang disinkronkan.

Kontrol berbasis panel ini, standar yang mampu mengendalikan hingga 4 sumbu, dapat diintegrasikan dalam kabinet serta digunakan dalam rumah lengan gantung opsional.TFT warna resolusi tinggi layar lebar 10,1", dengan teknologi multi-sentuh kelas industri, memberikan akses ke antarmuka pengguna Delem yang telah terbukti. Ini memungkinkan navigasi sentuh "hot-key" langsung antara pemrograman produk dan produksi aktual. Fungsi terletak di tempat yang diperlukan, menawarkan ergonomi yang dioptimalkan di seluruh aplikasi.

Penyesuaian alat berat dan tikungan uji dikurangi seminimal mungkin dengan urutan kerja program-ke-produksi yang cepat dan mudah. ​​Antarmuka USB memungkinkan pencadangan produk dan alat dengan cepat menggunakan stik memori USB.

Fungsi kontrol mesin standar adalah Y1-Y2, X, R-axis dan crowning.Sumbu pengukur belakang kedua juga dapat diatur sebagai sumbu Z.



Fitur DA-53T:

l Navigasi sentuh "Tombol Panas"

l 10.1" TFT warna resolusi tinggi

l Hingga 4 sumbu (Y1,Y2 + 2 sumbu tambahan)

l Kontrol mahkota

l Pustaka alat / bahan / produk

l Servo dan kontrol inverter frekuensi

l Algoritme kontrol sumbu Y tingkat lanjut untuk katup loop tertutup serta loop terbuka.

l TandemLink (opsi)

l Antarmuka stik memori USB

l Perangkat lunak offline Profil-53TL





 -- Sistem hidrolik Jerman Rexroth:













-- Segel BAUSER Jerman dan Busak+Shamban

Kemampuan anti-ekstrusi yang kuat untuk celah

Segel tidak akan dipelintir atau dibalik

Ketahanan aus yang baik dan perakitan mudah

Anti bocor yang bagus











-- GIVI Sensor Ruler

Rem CNC Press menggunakan kontrol servo elektro-hidraulik loop tertutup penuh,

Sinyal posisi ram dapat menjadi umpan balik ke sistem CNC oleh dua sisi Sensor Ruler,

kemudian pengontrol CNC DA58T menyesuaikan jumlah aliran oli dengan mengubahukuran pembukaankatup sinkron

, dengan ini mengontrol ram Y1, Y2 yang berjalan pada level yang sama, mempertahankan status paralel meja kerja.









- Meja Mahkota Mekanik

• Mekanisme kompensasi defleksi lokal menggunakan struktur kompensasi tabel interferensi mekanis.Kontrol perhitungan otomatis pengontrol CNC.
• Setiap kelompok terdiri dari beberapa kelompok permukaan lengkung tiga dimensi dengan kemiringan yang berbeda.Kurva kompensasi lebih dekat ke kurva deformasi pelat geser, yang sangat meningkatkan akurasi pemesinan mesin pembengkok.







-- Pengukur Belakang

● Sumbu X digerakkan oleh motor servo melalui sekrup bola

● Sumbu R digerakkan oleh motor servo melalui sekrup bola

● Sekrup Bola dan Panduan Liner HIWIN Taiwan

● semua Motor Servo

  ● Penyesuaian posisi jari secara manual









  - Penjepitan Cepat untuk memperbaiki alat Top dengan mudah









--Satu Set alat Top Standar dan Double V-Die (gaya Amada)

Bahan: 42CrMo atau disesuaikan

Proses pendinginan keseluruhan, kekerasan tinggi dan ketahanan aus yang baik.

V-die V8 ganda, V12, V16 (disesuaikan)











  --Sistem kelistrikan yang andal

• Sistem kelistrikan adalah France Schneider
• Dilengkapi dengan kabinet tahan debu untuk menjaminsistem kelistrikan berkualitas tinggi
• Buka pintu dan matikan, driver motor servo berkualitas tinggi.
