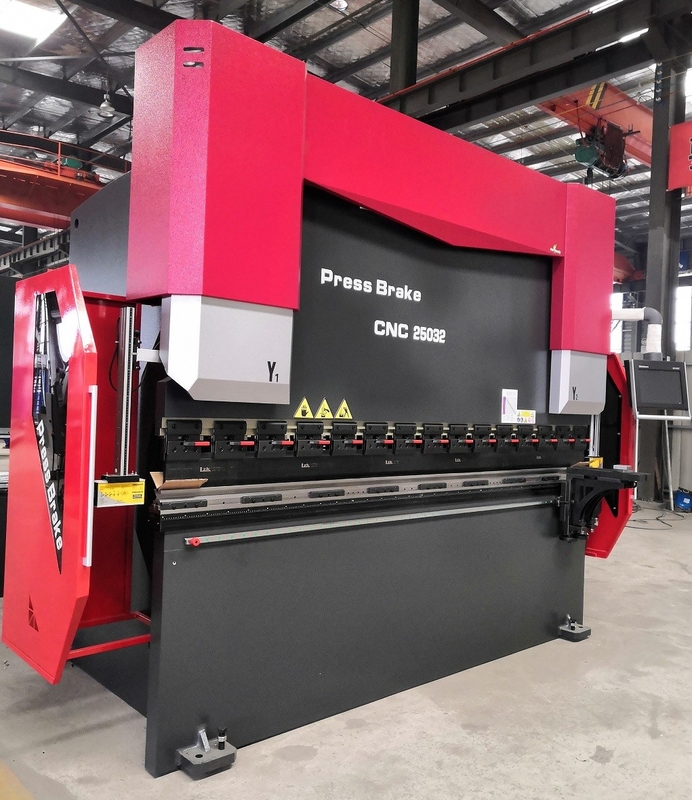

Mesin fabrikasi Pelat Logam Besar Sinkronisasi Elektro-hidraulik CNC Tekan Rem
Fitur utama alat mesin,
1. Mesin ini adalah mesin bending CNC elektro-hidraulik servo.
2. Desain lentur yang bergerak ke atas, kebisingan rendah dan kondisi kerja yang stabil.
3. Y1-Y2 dapat diprogram secara terpisah dan bekerja di bawah beban eksentrik atau pembengkokan berbentuk khusus.
4. Meja kerja mengadopsi meja kerja kompensasi defleksi baji mekanik plus cembung yang dikontrol DNC.Setelah memasukkan data ketebalan lembaran, bukaan die yang lebih rendah, dan kekuatan tarik ke dalam sistem NC, gaya tekuk dan nilai kompensasi yang relevan dari meja kerja dan penggeser akan ditentukan secara otomatis.Oleh karena itu, jumlah cembung yang akurat dapat diperoleh selama setiap pembengkokan.Dalam proses pemesinan, kompensasi defleksi tanpa area buta dapat direalisasikan.
5. Pada titik mati bawah, ada waktu jeda dan mempertahankan tekanan untuk memastikan keakuratan benda kerja.
6. Kontrol sinkronisasi ram.Sumbu Y1 ~ Y2 adalah parameter gerak independen dari dua silinder oli yang dikontrol oleh sistem NC.Dua penggaris kisi Y1 ~ Y2 dipasang di kedua ujung alat mesin, yang digunakan untuk mengukur jarak yang tepat antara Ram dan meja kerja.
7. Mesin memiliki kemampuan menahan tekukan eksentrik.
Akurasi alat mesin
1 Akurasi geometris
Keakuratan posisi Y1 dan Y2 (ram bergerak sumbu naik turun): ± 0,03mm
Ulangi akurasi pemosisian sumbu Y1 dan Y2: ± 0,02 mm
Akurasi posisi sumbu x: ± 0,10mm
(yang merupakan sumbu bergerak depan dan belakang dari penahan belakang)
Akurasi posisi berulang sumbu X: ± 0,02mm
2 Akurasi kerja
Sudut pembengkokan benda uji: ± 30'/ M
Membungkuk kelurusan benda uji: 0,30mm / m
Konfigurasi mesin,
1. Y1-y2-xv empat sumbu CNC
2. Dilengkapi dengan sistem CNC khusus perusahaan Delem DA53T di Belanda
3. Sistem servo Jerman Rexroth dengan rasio kinerja tinggi
4. Dilengkapi dengan penggaris kisi GIVI Italia
5. Dilengkapi dengan pompa minyak Nachi Jepang
6. Meja kerja kompensasi defleksi blok miring mekanis yang dikendalikan oleh Sistem DNC
7. Stopper belakang dilengkapi dengan motor servo berperforma tinggi dan sekrup bola
8. Satu set alat Top standar dan V-Die
9. Unit servo menggunakan Delta Taiwan
Parameter Utama Seri PPE,
|
NameModel
|
500/40
|
500/50
|
500/60
|
640/60
|
640/70
|
640/80
|
800/60
|
800/70
|
800/80
|
| Kekuatan nominal kN |
5000
|
5000
|
5000
|
6400
|
6400
|
6400
|
8000
|
8000
|
8000
|
| Lebar papan lipat mm |
4000
|
5000
|
6000
|
6000
|
7000
|
8000
|
6000
|
7000
|
8000
|
| Jarak kolom gaya mm |
3150
|
4050
|
5050
|
5050
|
6050
|
6200
|
4760
|
5760
|
6200
|
| Langkah geser mm |
300
|
300
|
300
|
320
|
320
|
320
|
400
|
400
|
400
|
| Tinggi bukaan maksimum meja kerja dan penggeser mm |
600
|
600
|
600
|
640
|
640
|
640
|
820
|
820
|
820
|
| Kedalaman tenggorokan mm |
400
|
400
|
400
|
400
|
400
|
400
|
500
|
500
|
500
|
| Lebar meja mm |
300
|
300
|
300
|
300
|
300
|
300
|
400
|
400
|
400
|
| Kecepatan mengemudi mm/s |
75
|
75
|
75
|
80
|
80
|
80
|
100
|
100
|
100
|
| Kecepatan kerja mm/s |
8
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
| Kecepatan balik mm/dtk |
75
|
75
|
75
|
80
|
80
|
80
|
70
|
70
|
70
|
| Daya motor utama kW |
45
|
45
|
45
|
55
|
55
|
55
|
2x37
|
2x37
|
2x37
|
| Volume tangki bahan bakar L |
900
|
900
|
900
|
1000
|
1000
|
1000
|
2200
|
2200
|
2200
|
| Berat bersih alat mesin kg |
38000
|
45000
|
53000
|
61000
|
67000
|
73000
|
94000
|
102000
|
115000
|
